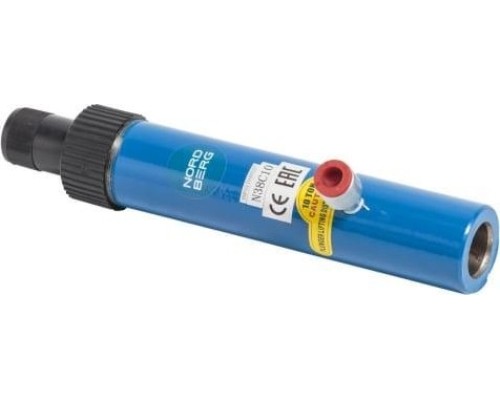

Цилиндр NORDBERG N38C10 гидравлический для растяжки

Гидравлический цилиндр NORDBERG N38C10: назначение и принцип работы

Модель NORDBERG N38C10 представляет собой гидравлический цилиндр одностороннего действия, предназначенный для выполнения операций растяжки. В отличие от домкратов или прессов, работающих на сжатие, этот инструмент создает тянущее усилие. Он используется в ситуациях, где требуется приложить контролируемое линейное усилие для перемещения, натяжения или фиксации элементов конструкции. Типичные задачи включают монтаж и демонтаж натяжных устройств, выравнивание металлоконструкций, ремонт рамной техники и другие работы, связанные с растяжением.

Цилиндр оснащен возвратной пружиной, которая автоматически возвращает шток в исходное положение после снятия давления. Это упрощает эксплуатацию и сокращает время цикла, особенно при выполнении повторяющихся операций.

Усилие и ход штока: практические возможности

Цилиндр развивает усилие до 10 тонн (98 кН). Этого достаточно для работы с большинством задач средней тяжести: натяжение тросов и цепей, сжатие пружин, правка деформированных деталей, фиксация узлов при сварке. Ход штока составляет 130 мм. Это означает, что за один цикл цилиндр может переместить объект на расстояние до 130 мм. Если требуется больший ход, операцию можно выполнять в несколько этапов, переставляя упоры.

Важно понимать: усилие в 10 тонн — это максимальное значение, которое достигается при рабочем давлении гидросистемы. Для повседневных задач обычно используется меньший диапазон усилий, что позволяет точно дозировать нагрузку.

Конструктивные особенности и ограничения

Цилиндр NORDBERG N38C10 имеет компактные габариты: 370 мм в длину, 115 мм в ширину и 75 мм в высоту. Вес 4,6 кг делает его удобным для переноски и работы на высоте или в стесненных условиях. Корпус выполнен из высокопрочной стали, что обеспечивает долговечность при интенсивной эксплуатации.

Основные ограничения, которые стоит учитывать:

• Цилиндр работает только от внешнего гидравлического насоса. Он не имеет встроенного привода, поэтому для его использования потребуется гидравлическая станция или ручной насос с соответствующим рабочим давлением.


• Модель одностороннего действия — шток выдвигается под давлением, а возвращается пружиной. Это означает, что цилиндр не может создавать усилие на втягивание штока.


• Для подключения используется стандартный гидравлический разъем (обычно типа «папа» или «мама» с резьбой), что важно проверить при подборе к насосу.

На что обратить внимание при выборе

При подборе цилиндра NORDBERG N38C10 для конкретной задачи оцените следующие параметры:

• Рабочее давление. Убедитесь, что ваш насос способен обеспечить давление, необходимое для достижения номинального усилия 10 т. Обычно для таких цилиндров требуется давление около 700 бар.


• Ход штока. 130 мм — это максимальное расстояние, на которое выдвигается шток. Если ваша задача требует большего хода, рассмотрите модели с увеличенным ходом или используйте цилиндр в несколько этапов.


• Совместимость с оснасткой. Для выполнения растяжки потребуются специальные приспособления: захваты, серьги, тросы или цепи, которые крепятся к штоку и корпусу цилиндра. Убедитесь, что у вас есть подходящие аксессуары.


• Условия эксплуатации. Цилиндр предназначен для работы в сухих и чистых условиях. При использовании на открытом воздухе или в агрессивной среде требуется дополнительная защита от пыли и влаги.

Модель NORDBERG N38C10 — это специализированный инструмент для точных и силовых операций растяжки. Она подходит для профессионального использования в автосервисах, на стройплощадках и в промышленных мастерских, где требуется надежное и контролируемое усилие.
