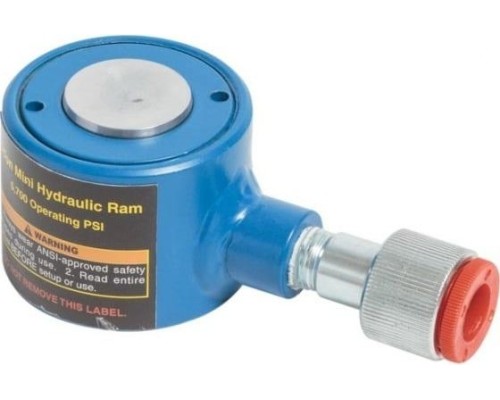

Цилиндр гидравлический NORDBERG N38C043 для растяжки 4т, ход 16 мм ЦБ-00007334

Гидравлический цилиндр растяжки NORDBERG N38C043: назначение и принцип работы

Модель NORDBERG N38C043 (арт. ЦБ-00007334) представляет собой компактный гидравлический цилиндр одностороннего действия, предназначенный для выполнения операций растяжки. Основная задача такого инструмента — создание контролируемого усилия для натяжения, фиксации или позиционирования элементов в условиях ограниченного пространства. В отличие от домкратов или прессов, этот цилиндр оптимизирован для работы в линию, а не на подъем или сжатие.

Технические возможности и практический смысл параметров

Усилие в 4 тонны (около 39 кН) позволяет работать с крепежом, тросами, цепями или конструкциями средней тяжести. Ход штока всего 16 мм — это не недостаток, а конструктивная особенность: малый ход обеспечивает высокую точность дозирования усилия и исключает риск перетягивания или повреждения деталей. Цилиндр рассчитан на короткие, контролируемые перемещения, где важна не амплитуда, а стабильность нагрузки.

Вес 0,9 кг делает модель удобной для ручного применения — её можно легко закрепить в струбцине, на раме или использовать в составе переносного гидравлического комплекта. Привод гидравлический: для работы потребуется внешний источник давления (ручной или ножной насос, гидростанция) с совместимым разъемом.

Особенности конструкции и эксплуатации

• Компактные габариты: ширина 70 мм, высота 55 мм, глубина 115 мм — цилиндр помещается в узкие монтажные проемы и труднодоступные места, где использование рычажных или винтовых механизмов затруднено.


• Одностороннее действие: усилие создается только при подаче давления; обратный ход штока осуществляется за счет пружины или внешнего воздействия (например, при снятии нагрузки). Это упрощает конструкцию, но требует учета при монтаже — цилиндр не удерживает шток в выдвинутом положении без давления.


• Ограничения по ходу: 16 мм — это максимальное рабочее перемещение. Если требуется больший ход, модель не подойдет; для таких задач необходимо рассматривать цилиндры с ходом от 50 мм и более.


• Совместимость с оснасткой: цилиндр поставляется без насоса, шлангов и переходников. При выборе важно убедиться, что рабочее давление насоса соответствует паспортным данным цилиндра (обычно до 700 бар для моделей NORDBERG, но точное значение уточняйте в документации).

Для каких задач подходит NORDBERG N38C043

Типовые сценарии использования включают: натяжение тросов и ремней в такелажных работах, фиксацию заготовок в стапелях, регулировку натяжения цепей, запрессовку или выпрессовку штифтов и втулок с малым ходом, а также создание усилия в испытательных стендах. Благодаря малому ходу цилиндр особенно эффективен в операциях, где требуется дозированное усилие без люфтов — например, при центровке валов или выравнивании рам.

На что обратить внимание при выборе

• Ход штока: если ваша задача требует перемещения более 16 мм, данная модель не подойдет — ищите цилиндры с ходом 25, 50 или 100 мм.


• Тип присоединения: убедитесь, что резьба или штуцер цилиндра совместимы с вашими гидравлическими линиями (обычно используются стандарты G1/4 или 3/8").


• Условия эксплуатации: цилиндр не предназначен для работы в агрессивных средах или при экстремальных температурах без дополнительной защиты — уточняйте диапазон рабочих температур в инструкции производителя.


• Комплектация: в поставку входит только цилиндр; насос, манометр, шланги и адаптеры приобретаются отдельно. Это позволяет гибко собрать систему под конкретную задачу, но требует внимательности при заказе.
