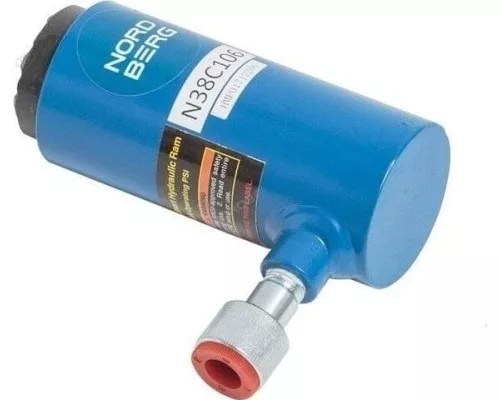

Цилиндр гидравлический NORDBERG N38C106 для растяжки 10т, ход 60 мм ЦБ-00007333

Гидравлический цилиндр NORDBERG N38C106: назначение и конструкция

Модель NORDBERG N38C106 представляет собой гидравлический цилиндр одностороннего действия, предназначенный для выполнения растяжки. Это специализированный инструмент, который используется в монтажных, ремонтных и демонтажных работах, где требуется создать контролируемое линейное усилие для натяжения, выравнивания или фиксации элементов конструкции. Цилиндр рассчитан на работу в составе гидравлической системы с ручным или электрическим насосом.

Усилие 10 тонн и ход 60 мм: практический смысл параметров

Усилие в 10 тонн (98 кН) позволяет применять цилиндр для задач средней тяжести: натяжение тросов, цепей, арматуры, выпрессовка запрессованных деталей, сжатие пружин или фиксация крупногабаритных узлов при сварке. Ход штока 60 мм — компактный, что накладывает ограничение: инструмент подходит для операций, где не требуется большой линейный ход, но необходимо точное позиционирование и высокое усилие на коротком участке. Например, для окончательной дотяжки крепежа или снятия натяга в механизмах.

Конструктивные особенности и ограничения

Цилиндр выполнен в корпусе из высокопрочной стали, что обеспечивает устойчивость к деформациям под нагрузкой. Вес 2,2 кг делает его удобным для переноски и работы в стеснённых условиях. Однако важно учитывать, что это гидравлический инструмент одностороннего действия: обратный ход штока осуществляется за счёт пружины или внешнего усилия. Для полноценной работы требуется гидравлический насос, быстросъёмный соединитель и, при необходимости, манометр для контроля усилия. Цилиндр не является автономным устройством и поставляется без насоса и рукавов высокого давления.

Совместимость и условия эксплуатации

Модель NORDBERG N38C106 совместима с большинством стандартных гидравлических насосов, работающих на индустриальном масле (вязкость ISO VG 32-46). При выборе насоса убедитесь, что его рабочее давление соответствует номинальному давлению цилиндра (обычно до 700 бар для подобных моделей). Цилиндр не предназначен для использования в агрессивных средах, при температурах выше +80°C или ниже -20°C. Для продления срока службы рекомендуется защищать шток от загрязнений и своевременно заменять уплотнительные кольца.

Что важно знать перед применением

• Цилиндр требует внешнего источника гидравлического давления — насоса с ручным или электрическим приводом.


• Ход 60 мм ограничивает область применения: инструмент эффективен для коротких перемещений под высокой нагрузкой, а не для протяжённых операций.


• При работе с усилием 10 т необходимо использовать надёжные точки опоры и страховочные элементы — срыв детали или резкая разгрузка могут привести к травме.


• Для точного контроля усилия рекомендуется оснащать систему манометром, особенно при натяжении ответственных элементов.
