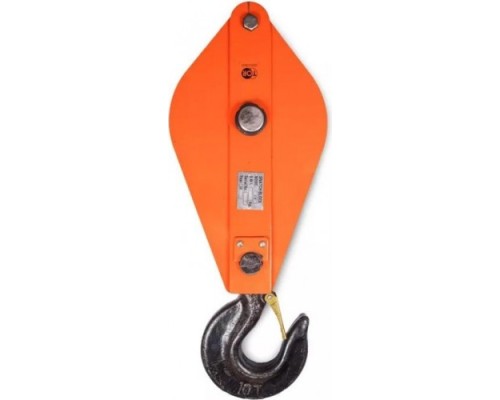

Блок монтажный TOR HQG с крюком 10 т 115101

Монтажный блок для решения сложных грузоподъёмных задач

Блок монтажный TOR HQG с крюком — это ключевой элемент для создания или модернизации грузоподъёмных систем, где требуется перенаправление тягового усилия без потери мощности. Модель 115101 с индексом K1-10,0 т рассчитана на профессиональное применение в условиях интенсивных нагрузок.

Конструкция и возможности применения

Блок служит для изменения направления каната в системах подъёма и тяги. Его можно интегрировать в качестве составного узла в конструкцию талей или лебёдок, а также использовать как один из элементов полиспаста для увеличения тягового усилия или высоты подъёма. Наличие поворотного крюка (l) обеспечивает удобную и быструю строповку на месте работ, что критически важно при частых перемещениях точки подвеса.

Практический смысл ключевых характеристик

Номинальная грузоподъёмность в 10 тонн определяет сферу его использования для работы с серьёзными грузами, например, в монтаже металлоконструкций, при такелажных работах с тяжелым оборудованием или в судостроении. Диаметр шкива в 300 мм оптимизирован под работу со стальным канатом диаметром до 24.5 мм — такое соотношение минимизирует изгибающие напряжения в тросе, значительно продлевая его ресурс. Большой шкив обеспечивает плавное движение каната без перекручиваний и закусываний.

Особенности эксплуатации и ограничения

Блок предназначен для работы со стальными канатами, и использование тросов другого типа или диаметра, превышающего указанный, недопустимо. Крюк рассчитан на вертикальную нагрузку, ударные и боковые нагрузки должны быть исключены. При сборке полиспаста необходимо учитывать, что общая грузоподъёмность системы будет зависеть от схемы запасовки и количества используемых блоков. Вес блока в 41.7 кг указывает на его массивную, рассчитанную на высокие нагрузки конструкцию, что требует применения соответствующей техники или усилий нескольких человек для его монтажа на высоте.

Надёжность и долговечность конструкции

Износостойкость обеспечивается за счёт применения качественных подшипниковых узлов в оси шкива, которые гарантируют лёгкое вращение под нагрузкой. Прочная стальная конструкция обоймы и крюка, выполненных по стандарту HQG, устойчива к деформациям. Простота конструкции не требует сложного обслуживания, сводя его к регулярной очистке от загрязнений и смазке трущихся частей.

Комплектность и упаковка

Блок поставляется в индивидуальной упаковке, габариты которой (850x340x110 мм) соответствуют его размерам и обеспечивают сохранность при транспортировке. В комплектацию входит только сам блок с крюком, канат и другие элементы грузозахватного приспособления приобретаются отдельно с учётом конкретных задач.
