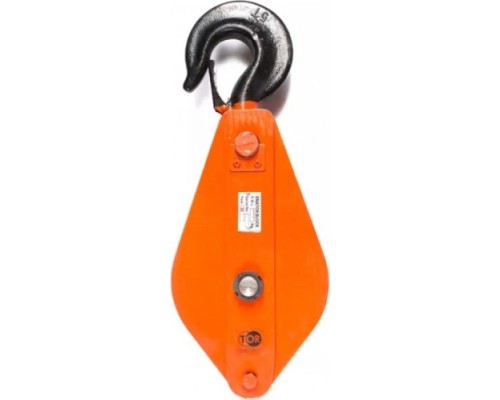

Блок монтажный TOR HQG с крюком 20 т

Монтажный блок для тяжёлых грузов

Модель HQG с крюком от TOR — это усиленный грузовой блок, предназначенный для профессионального такелажа и монтажных работ с серьёзными нагрузками. Его конструкция рассчитана на многократное использование в системах подъёма и перемещения грузов массой до 20 тонн, где критически важны надёжность и безопасность.

Конструкция и ключевые особенности

Блок собран на трёх обоймах (k3), что обеспечивает высокую жёсткость и устойчивость оси шкива под нагрузкой. Диаметр шкива в 260 мм оптимизирован для работы со стальными канатами диаметром до 23 мм — это соотношение минимизирует изгибные напряжения в тросе, значительно продлевая его ресурс. Наличие поворотного крюка с предохранительной защёлкой упрощает и ускоряет строповку груза, позволяя быстро зацеплять и освобождать оснастку.

Практическое применение и возможности

Данный блок служит ключевым элементом для создания полиспастных систем, позволяя в несколько раз увеличить тяговое усилие лебёдки или тали без потери мощности. Он эффективно изменяет направление тяги каната, что необходимо для организации сложных маршрутов подъёма или горизонтального перемещения грузов на строительных площадках, в цехах, на складах и при погрузочно-разгрузочных работах. Может интегрироваться в стационарные конструкции или использоваться как самостоятельный отводной блок.

Эксплуатационные нюансы и ограничения

• Грузоподъёмность в 20 тонн указана для статичной вертикальной нагрузки на крюк. При использовании в системах с изменением направления усилия или в полиспастах необходимо выполнить расчёт фактической нагрузки на каждый блок.


• Блок предназначен для работы со стальными канатами. Использование тросов другого типа или диаметра, превышающего 23 мм, недопустимо — это может привести к заклиниванию и повреждению желоба шкива.


• Масса блока 90 кг требует применения подъёмной техники для его монтажа и позиционирования. Необходимо заранее продумать способ крепления несущей конструкции, которая должна выдерживать вес самого блока плюс рабочие нагрузки.


• Отсутствие подшипников качения (используется втулочная ось) подразумевает регулярную проверку состояния смазки в узле вращения при интенсивной эксплуатации.

Комплектация и упаковка

Изделие поставляется в индивидуальной жёсткой упаковке, габариты которой (1180x460x400 мм) соответствуют его размерам и обеспечивают сохранность при транспортировке. В комплектацию входит только сам блок монтажный с крюком. Для работы потребуется отдельно подобранный стальной канат соответствующего диаметра, а также надёжные элементы для крепления несущей конструкции.
