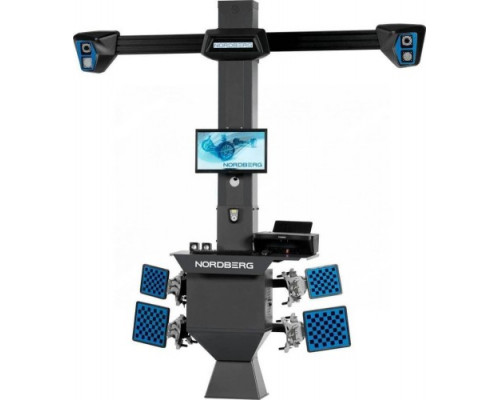

Стенд сход-развал NORDBERG C802 3D для ям и подъемников, серый

Назначение и область применения стенда NORDBERG C802 3D

Стенд сход-развал NORDBERG C802 3D (серый, арт. C802 7015) — это стационарное измерительное оборудование для профессиональных автосервисов. Модель предназначена для точной диагностики и регулировки углов установки колес легковых автомобилей и легкого коммерческого транспорта. Конструкция позволяет устанавливать стенд как на смотровую яму, так и на подъемник (с использованием поворотного механизма из комплекта), что делает его универсальным для разных типов рабочих постов. Оборудование рассчитано на интенсивную ежедневную эксплуатацию в условиях высокой загрузки.

Измерительная система и точность работы

В основе стенда — две 3D-камеры с разрешением 5 Мп, которые обеспечивают измерение углов с точностью до 0,01°. Камеры автоматически подстраиваются под уровень освещенности в помещении, что сохраняет стабильность показаний при изменении света. Предварительная заводская калибровка камер упрощает настройку после установки — не требуется сложной юстировки на месте. Система позволяет измерять максимальный угол поворота колес без использования электронных поворотных кругов, что ускоряет диагностику.

Конструктивные особенности и эргономика

Монитор, компьютер и принтер объединены в едином блоке с колонной — это экономит пространство и упрощает организацию рабочего места. Зона охвата камер регулируется поворотным кронштейном, переставлять балку по высоте не требуется. Управление основными функциями реализовано через две клавиши, что сокращает время на операции. Программное обеспечение отображает измеренные значения в графическом виде и обеспечивает быстрый доступ ко всем параметрам. Результаты регулировок и данные клиентов можно сохранять.

Адаптеры и работа с колесами

В комплекте поставляются четыре 4-точечных колесных адаптера с ударопрочными мишенями. Диапазон внутреннего зажима — от 12 дюймов, внешнего — от 24 дюймов. Это позволяет работать с большинством легковых автомобилей и внедорожников. Для хранения адаптеров и мишеней предусмотрены крепления к колонне. Фиксатор руля и фиксатор педали тормоза входят в стандартную поставку.

Программное обеспечение и база данных

База данных содержит информацию о более чем 40 000 автомобилей и регулярно обновляется производителем. Пользователь может вносить собственные корректировки вручную. Программное обеспечение поддерживает ввод высоты посадки для автомобилей, где это требуется. Обновления ПО доступны для самостоятельной установки, что важно для поддержания актуальности данных о новых моделях.

Технические параметры и практические ограничения

• Электропитание: Напряжение 230 В, потребляемая мощность 0,4 Вт — это значение характерно для режима ожидания. Фактическая нагрузка при активной работе камер и компьютера выше, поэтому при подключении учитывайте общее энергопотребление оборудования.


• Вес и установка: Стенд весит 233,5 кг (в упаковке 275 кг). Для монтажа требуется подготовленное основание — яма или площадка под подъемник. Габариты упаковки (1450×1650×2880 мм) необходимо учитывать при планировании доставки и размещения.


• Совместимость: Оборудование предназначено для профессионального использования. После установки требуется настройка и калибровка, хотя заводская калибровка камер упрощает этот процесс.


• Комплектация: В стандартную поставку входят: поворотные круги с подставками для компенсации с прокаткой, радиопульт с увеличенной дальностью сигнала, компьютер с монитором, принтером, клавиатурой и мышью, а также кронштейны для крепления мишеней к колонне.

Практическая ценность для автосервиса

Регулярная диагностика на NORDBERG C802 позволяет выявлять неисправности ходовой части (люфты, деформации рычагов, износ сайлентблоков) на ранней стадии, а также устранять вибрацию и посторонний шум при движении. Точное измерение углов развала, схождения, кастера и других параметров подвески напрямую влияет на безопасность движения, управляемость автомобиля и ресурс шин. Оборудование подходит для работы с автомобилями, требующими ввода высоты посадки — эта функция реализована в ПО.
