Стенд сход-развал 3D NORDBERG C804 TRUCK четырехкамерный для грузовых авто

Четырехкамерный 3D стенд сход-развала для грузовых автомобилей NORDBERG C804 TRUCK

NORDBERG C804 TRUCK — это стационарная диагностическая система, предназначенная для измерения и регулировки углов установки колес на грузовых автомобилях. Оборудование построено на базе четырех видеокамер, которые одновременно отслеживают положение мишеней на всех колесах. Это позволяет получать данные о развале, схождении, кастере и других параметрах без ручных замеров, что особенно важно при работе с крупногабаритной техникой, где точность критична. Система рассчитана на интенсивное использование в сервисных центрах, автопарках и на предприятиях, обслуживающих грузовой транспорт.

Особенности конструкции и принцип работы

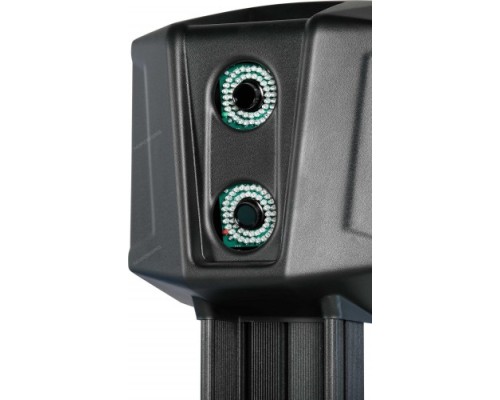

Основу стенда составляют две стойки с камерами (по две камеры в каждой), которые формируют четырехкамерную измерительную схему. Такая конфигурация обеспечивает одновременный контроль всех колес, сокращая время диагностики по сравнению с двухкамерными аналогами. В процессе работы камеры фиксируют градиентные мишени, закрепленные на колесах через адаптеры, и автоматически вычисляют угловые параметры. Система не требует использования электронных поворотных кругов для измерения максимального угла поворота — это упрощает процедуру и снижает затраты на обслуживание. Компенсация выполняется прокаткой автомобиля, без дополнительных манипуляций с колесами.

Практические возможности и совместимость

Стенд поддерживает работу с дисками диаметром от 12 до 24 дюймов. В комплекте идут четыре 4-точечных колесных адаптера, которые охватывают этот диапазон. Для колес большего размера предусмотрен специальный переходник, расширяющий совместимость. Адаптеры оснащены ударопрочными мишенями без встроенной электроники — это повышает их надежность и упрощает обслуживание. Оборудование предназначено исключительно для грузовых автомобилей с колесной базой до 16 метров. Работа с легковым транспортом конструкцией не предусмотрена.

Программное обеспечение и управление

Встроенная база данных содержит информацию о более чем 40 000 автомобилей, включая грузовые модели разных производителей. ПО регулярно обновляется, причем пользователь может самостоятельно добавлять новые данные. Интерфейс построен на интуитивных подсказках, а большинство функций управляется двумя клавишами, что ускоряет обучение персонала и снижает вероятность ошибок. Камеры автоматически адаптируются к уровню освещенности в помещении, обеспечивая стабильную работу в диапазоне температур от 10 до 35 °C.

Комплектация и установка

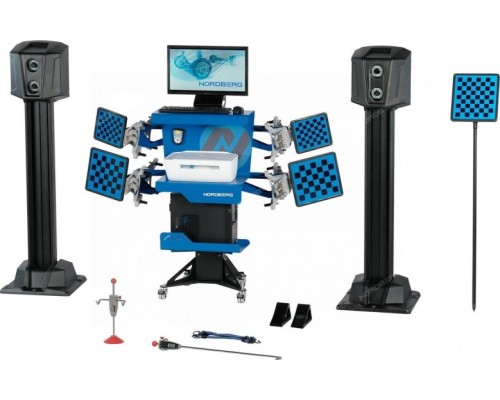

В базовый состав поставки входят:

• Две 3D-камеры (четырехкамерная система реализована за счет двух блоков по две камеры);


• Монитор, системный блок, клавиатура и мышь;


• Принтер для печати результатов измерений;


• Радиопульт дистанционного управления;


• Два поворотных круга;

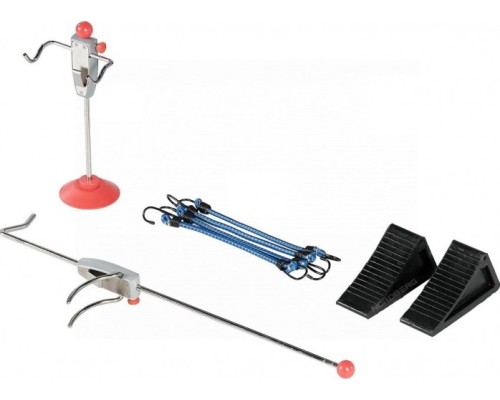

• Фиксаторы руля и педали тормоза;


• Кронштейны для крепления мишеней к колонне.

Стенд рассчитан на питание от сети 230 В при мощности 0,35 Вт. Для корректной установки требуется наличие смотровой ямы, так как оборудование не имеет встроенного подъемного механизма. Обратите внимание: диапазон рабочих температур (10–35 °C) ограничивает размещение в неотапливаемых помещениях. Вес комплекта составляет 1 кг — это масса только упаковки, фактический вес оборудования уточняйте в технической документации.

Ограничения и рекомендации по выбору

Модель подходит для сервисов, специализирующихся на грузовой технике, где критична скорость и точность измерений при работе с автомобилями разной колесной базы. Возможность самостоятельного обновления базы данных делает стенд гибким инструментом для обслуживания как распространенных, так и редких моделей грузовиков. При планировании покупки учитывайте, что оборудование требует стационарного монтажа и выделенного места в зоне обслуживания. Система не предназначена для легковых автомобилей, и попытка использовать ее для таких задач приведет к некорректным результатам.
