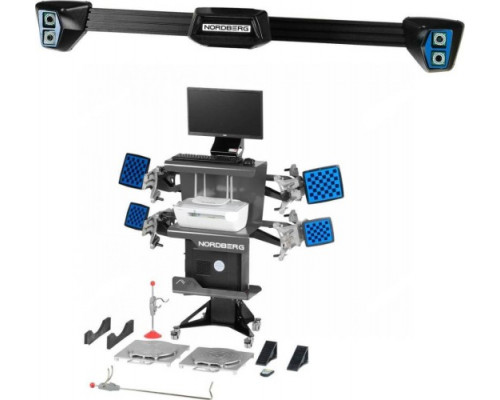

Стенд сход-развал NORDBERG C802-C 3D настенный, серый C802-C (7015)

Настенный 3D стенд сход-развала NORDBERG C802-C: компактное решение для точной регулировки подвески

NORDBERG C802-C 3D — это профессиональный стенд для контроля и регулировки углов установки колес, выполненный в настенном исполнении. Модель лишена традиционной напольной колонны: измерительный блок с двумя камерами крепится непосредственно к стене, что экономит рабочее пространство и упрощает организацию поста. Стенд работает под управлением операционной системы Windows и предназначен для установки как на подъемник, так и на смотровую яму. Основная задача оборудования — измерение и корректировка схождения, развала, кастера, а также проверка положения рулевого колеса и диагностика элементов ходовой части.

Конструкция и монтаж

Ключевая особенность данной версии — настенное крепление камер. Это решение исключает необходимость в массивной стойке, снижает нагрузку на пол и позволяет разместить стенд в помещениях с ограниченной высотой или нестандартной планировкой. При монтаже важно учитывать, что стена должна быть достаточно прочной для фиксации оборудования весом 199 кг. В комплект входят две 3D-камеры с разрешением 5 Мп, которые автоматически подстраиваются под уровень освещенности, обеспечивая стабильную работу в различных условиях.

Измерительные возможности и точность

Стенд использует технологию 3D-измерения, что позволяет получать данные с высокой точностью — до 0,01°. Это достигается за счет видеокамер высокого разрешения и алгоритмов обработки изображений. Встроенная база данных содержит информацию о более чем 40 000 автомобилей, причем пользователь может самостоятельно обновлять ее через интернет. Программное обеспечение дает возможность корректировать данные вручную, что полезно при работе с нестандартными или модифицированными автомобилями.

Система позволяет:

• измерять углы развала, схождения, кастера и наклона оси поворота;


• проверять правильность установки рулевого колеса;


• диагностировать геометрию ходовой части и выявлять деформации элементов подвески;


• сохранять результаты регулировок и данные клиентов для последующего анализа.

Все измеренные значения отображаются на мониторе в графическом виде, что упрощает восприятие и ускоряет работу оператора.

Комплектация и практические особенности

В базовый комплект поставки входят:

• два поворотных круга с подставками для компенсации с прокаткой;


• фиксатор руля и фиксатор педали тормоза;


• радиопульт дистанционного управления;


• компьютер, монитор, принтер, клавиатура и мышь, объединенные в единый блок с креплением на стене;


• четыре 4-точечных колесных адаптера с диапазоном зажима от 12 до 24 дюймов (включая переходники), оснащенные ударопрочными мишенями;


• набор для хранения адаптеров и мишеней на колонне;


• программное обеспечение с базой данных.

Управление большинством функций осуществляется всего двумя клавишами, что снижает порог входа для оператора. Доступ ко всем измеряемым параметрам организован через интуитивное меню программы. Предварительная калибровка камер выполняется на заводе, что упрощает настройку при инсталляции — пользователю не требуется проводить сложную юстировку.

Ограничения и рекомендации

Модель C802-C предназначена для установки на яму или подъемник, но при использовании с подъемником требуется актуатор (в комплект не входит). Стенд не имеет собственной колонны, поэтому его размещение жестко привязано к стене — это необходимо учитывать при планировании рабочего поста. Вес оборудования 199 кг требует надежного крепления к несущим конструкциям. Электропитание осуществляется от сети 230 В, потребляемая мощность — 0,35 Вт (режим ожидания), что характерно для современного измерительного оборудования.

При выборе стоит обратить внимание на совместимость с типом подъемника и наличие свободного места для установки поворотных кругов и прокатки автомобиля. Благодаря настенному исполнению стенд занимает минимум полезной площади, но требует точного соблюдения инструкции по монтажу для обеспечения заявленной точности измерений.
