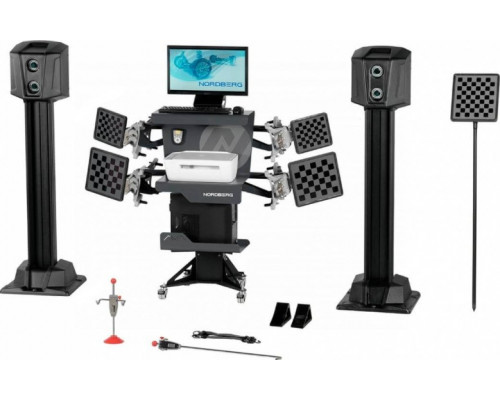

Стенд сход-развал NORDBERG C804 TRUCK 3D для грузовых авто, серый

3D-диагностика развала-схождения для грузового транспорта

NORDBERG C804 TRUCK — это стационарный стенд, предназначенный для измерения и регулировки углов установки колес грузовых автомобилей, тягачей и автобусов. Модель построена на бесконтактной 3D-технологии с четырьмя видеокамерами, что исключает износ измерительных элементов и обеспечивает стабильную точность при интенсивной эксплуатации. Оборудование рассчитано на работу в условиях СТО, автопарков и диагностических центров, где требуется регулярное обслуживание крупногабаритного транспорта.

Как работает стенд и какие параметры измеряет

Измерение выполняется четырьмя стационарными 3D-камерами, которые фиксируют положение плоских мишеней с градиентным рисунком, закрепленных на колесах автомобиля. Камеры автоматически адаптируются к уровню освещенности в помещении, что обеспечивает корректную работу без дополнительной настройки. Система в реальном времени вычисляет угловые параметры осей и колес, сравнивая их с эталонными значениями из встроенной базы данных.

Стенд позволяет диагностировать и регулировать:

• схождение и развал передних и задних колес;


• кастер (продольный угол наклона оси поворота);


• угол наклона оси поворота (SAI);


• максимальные углы поворота колес;


• отклонение оси заднего моста.

Конструкция стенда предполагает монтаж над смотровой ямой: оператор находится в канаве, что упрощает доступ к узлам подвески грузовика при регулировке.

Ключевые особенности и практические возможности

Работа с крупногабаритным транспортом. Стенд поддерживает автомобили с колесной базой до 16 метров. Это покрывает большинство моделей грузовиков, тягачей и автобусов, включая длинномерные шасси.

Зажимы для колес. В комплекте идут механические зажимы, рассчитанные на обода диаметром от 12 до 24 дюймов. Для работы с дисками большего размера используется переходник. Зажимы не имеют встроенной электроники — это снижает риск поломок и упрощает обслуживание. Мишени ударопрочные, что важно при частых перестановках.

Программное обеспечение и база данных. ПО включает базу данных более чем на 40 000 автомобилей. База регулярно обновляется, причем пользователь может добавлять новые модели самостоятельно. Интерфейс программы интуитивно понятен: большинство операций выполняется двумя клавишами, а для оператора предусмотрены подсказки на каждом этапе работы. Компенсация (обнуление показаний после прокатки) выполняется стандартным методом прокаткой автомобиля вперед-назад.

Управление и обратная связь. В комплект входит радиопульт, что позволяет оператору управлять процессом измерения, не отходя от автомобиля. Система выводит результаты на монитор и может распечатывать отчеты через принтер.

Комплектация и что важно знать при установке

В базовую поставку входит:

• четыре 3D-камеры с кронштейнами для крепления к колонне;


• зажимы для колес (12–24 дюйма с переходником) с ударопрочными мишенями;


• два поворотных круга с подставками для компенсации прокаткой;


• фиксатор руля и фиксатор педали тормоза;


• радиопульт дистанционного управления;


• компьютер (ПК) с предустановленным ПО, монитор, принтер, клавиатура и мышь.

Обратите внимание на габариты упаковки: ширина 2580 мм, высота 3080 мм, глубина 1810 мм. Вес оборудования — 250 кг (без упаковки 251 кг). Для монтажа потребуется яма соответствующей длины и ширины, а также возможность подвода электропитания 230 В. Мощность потребления минимальна — 0,35 Вт, что характерно для электроники в режиме ожидания; фактическое энергопотребление определяется работой компьютера и камер.

Сильные стороны и ограничения модели

Преимущества:

• высокая точность за счет 3D-технологии и автоматической адаптации камер к освещению;


• поддержка длинномерных автомобилей с базой до 16 метров;


• надежные механические зажимы без электроники — меньше точек отказа;


• обширная и пополняемая база данных;


• простое управление с пульта и минимальное количество кнопок для основных операций.

Ограничения и особенности:

• стенд предназначен только для грузовых автомобилей — для легковых моделей требуется другое оборудование;


• обязательна установка на яму, что требует подготовки помещения;


• диаметр зажимов ограничен 12–24 дюймами (с переходником), для нестандартных дисков потребуется дополнительная оснастка;


• вес и габариты оборудования требуют стационарного размещения и грузоподъемных средств при монтаже.

Модель NORDBERG C804 TRUCK — это законченное решение для профессиональной диагностики ходовой части грузового транспорта, сочетающее точность 3D-измерений с надежностью промышленного исполнения.
