Таль цепная TOR ТРШ 0,5 т, высота подъема 6 м

Ручная цепная таль для точного позиционирования грузов

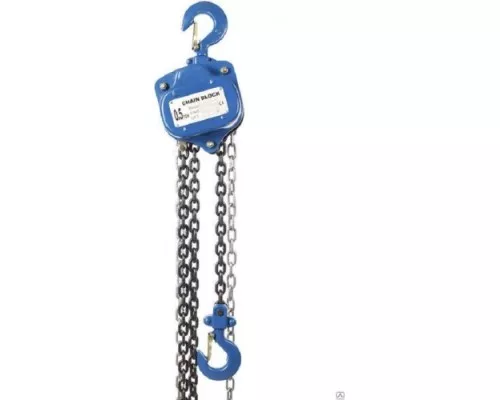

Таль цепная TOR ТРШ 0,5 т, тип С — это ручное подъемно-транспортное устройство, предназначенное для вертикального перемещения и точной установки грузов массой до 500 кг. Модель с индексом «С» представляет собой классическую конструкцию с двумя цепями (грузовой и тяговая), которая обеспечивает надежную работу в условиях цехов, мастерских, складов или на строительных площадках, где нет доступа к электросети или требуется особая точность в финальной стадии подъема.

Конструкция и принцип работы

Устройство относится к рычажным талям (шестеренным). Подъем груза осуществляется за счет мускульной силы оператора, который тянет за бесконечную тяговую (холостую) цепь. Эта цепь приводит в движение шестеренчатый механизм, который, в свою очередь, наматывает или сматывает грузовую цепь с барабана. Такая система обеспечивает плавный ход и позволяет контролировать движение груза с точностью до сантиметра, что критически важно при монтаже оборудования или укладке материалов.

Корпус механизма выполнен из высокопрочного алюминиевого сплава, что объясняет общий вес тали в 13 кг. Такой вес является компромиссом между прочностью конструкции и относительной мобильностью, позволяющей при необходимости перенести и закрепить таль на новой балке.

Расшифровка ключевых параметров и их практическое значение

Цифры в названии модели — это не просто артикул, а отражение ключевых эксплуатационных возможностей.

• Грузоподъемность 0,5 т (500 кг): Основной лимитирующий параметр. Устройство рассчитано на постоянную работу с грузами, не превышающими этот вес. Важно учитывать не только массу самого груза, но и вес строп, захватов или тары. Эксплуатация на пределе или с превышением нагрузки ведет к ускоренному износу механизма и потере гарантии безопасности.


• Высота подъема Н=6,0 м: Это расстояние от крюка тали в нижнем положении до крюка в верхнем положении. Параметр фиксированный и означает, что длина грузовой цепи составляет 6 метров. Данной высоты достаточно для работы в помещениях со стандартными потолками, в грузовых фургонах, для подъема со дна котлована или для складского размещения оборудования на стеллажах.


• Шаг цепи 18 мм и диаметр 5 мм: Эти характеристики взаимосвязаны. Цепь с шагом 18 мм и диаметром звена 5 мм является стандартной для талей данного класса грузоподъемности. Она обеспечивает необходимую прочность и гибкость. Более крупный шаг по сравнению с некоторыми аналогами облегчает визуальный контроль за ее состоянием (отсутствие деформаций, трещин).


• Тип С (серия С): Указывает на базовую комплектацию тали. Обычно в нее входят: верхний крюк для подвеса, механизм с грузовой цепью, нижний грузовой крюк с предохранительным замком и тяговая цепь. Модели других серий могут иметь дополнительные опции, например, каретку для перемещения по монорельсу.

Сфера применения и типичные задачи

Данная таль не является заменой для промышленных электрических тельферов, но идеально решает задачи, где их использование нерационально.

• Монтажные и ремонтные работы: Установка станков, двигателей, насосов, вентиляционного оборудования. Позволяет точно «навести» тяжелый узел на посадочное место.


• Складская логистика: Перемещение упакованных товаров, катушек с кабелем, металлопроката в условиях ограниченного пространства или при отсутствии стационарных подъемников.


• Автосервис и мелкооптовые базы: Подъем двигателей, КПП, осей автомобилей, а также погрузка/разгрузка запчастей.


• Строительство: Подача строительных материалов (мешков с цементом, кирпича на поддонах) на объекты малой этажности.

Особенности, ограничения и требования к эксплуатации

Понимание этих нюансов критически важно для безопасной и долговечной работы устройства.

Требования к подвесу: Таль предназначена для стационарного подвешивания на надежную опору. Это может быть балка (двутавр, швеллер), кронштейн или передвижная каретка (приобретается отдельно, если модель поддерживает). Несущая способность опоры должна минимум в 2-3 раза превышать грузоподъемность тали с учетом веса самой тали.

Ограничения по использованию: Устройство не предназначено для подъема людей, жидких или раскаленных грузов. Не рекомендуется использовать во взрывоопасных средах без дополнительной защиты. Механизм требует периодического обслуживания: очистки от пыли, проверки состояния цепей и крюков, смазки.

Комплектность: Базовая комплектация, как правило, включает только саму таль. Опорная траверса (укосина) для подвеса на двутавровую балку, тележка для перемещения или дополнительные стропы обычно поставляются как отдельные аксессуары. Это нужно учитывать при планировании работ.

Работа с полной высотой подъема: При использовании всей длины цепи (6 м) необходимо обеспечить свободное пространство снизу для оператора, который будет тянуть за тяговую цепь. Длина тяговой цепи ограничена, и при максимальном подъеме груза оператор может оказаться в неудобном положении.

Ключевые преимущества модели TOR ТРШ тип С

• Автономность и надежность: Полная независимость от источников электроэнергии делает таль незаменимой на новых объектах или при отключении электричества. Простая механическая конструкция минимизирует риск поломок.


• Точность позиционирования: Ручное управление позволяет опускать и останавливать груз в строго заданной точке, что сложно сделать с помощью электрического привода на малых скоростях.


• Универсальность подвеса: Конструкция верхнего крюка позволяет закрепить таль на различных типах опорных конструкций.


• Защита от перегрузки: Механическая природа устройства дает оператору тактильную обратную связь. Чрезмерное усилие на тяговой цепи при попытке поднять груз, превышающий номинал, служит явным предупреждающим сигналом.


• Долговечность: Качественная сталь цепей и шестеренчатый механизм в защищенном корпусе рассчитаны на интенсивную эксплуатацию при соблюдении правил нагрузки и обслуживания.
