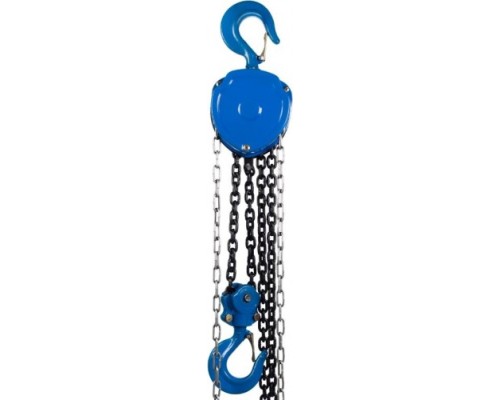

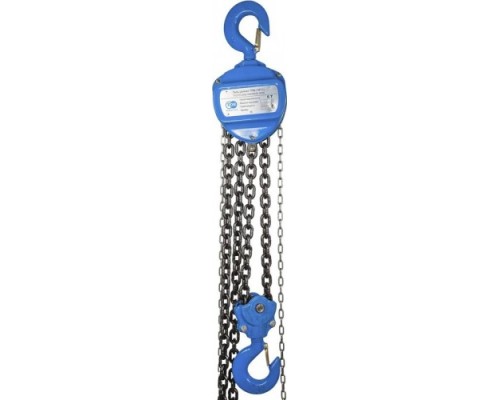

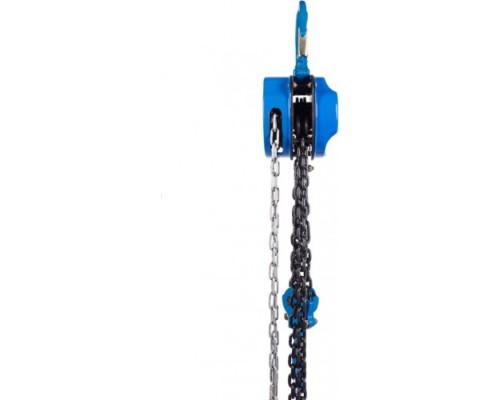

Таль цепная TOR ТРШ 5,0 т, высота подъема 3 м

Ручная цепная таль для точного позиционирования тяжелых грузов

Модель TOR ТРШ 5,0 т тип С — это ручная шестеренная таль, предназначенная для подъема, удержания и точного перемещения грузов массой до 5 тонн в условиях, где использование электрических подъемников нецелесообразно или невозможно. Ее конструкция основана на надежной шестеренной передаче, что обеспечивает плавный ход и значительное усилие на тяговой цепи при относительно небольшом физическом усилии оператора. Это оборудование для ответственных погрузочно-разгрузочных работ, монтажа, обслуживания станков и механизмов на производстве, в ремонтных цехах, на складах и строительных площадках.

Конструкция и принцип работы шестеренного механизма

Ключевое отличие талей серии ТРШ типа С от более простых рычажных или червячных моделей — в использовании шестеренной (зубчатой) передачи. Приводная звездочка, вращаемая бесконечной тяговой цепью, передает усилие через систему шестерен на грузовую звездочку, которая, в свою очередь, наматывает или сматывает грузовую цепь. Такая схема обеспечивает высокий КПД и позволяет работать с большими грузами, прилагая умеренное усилие к тяговой цепи. Механизм отличается долговечностью и стабильностью работы даже при интенсивной эксплуатации.

Расшифровка ключевых параметров и их практическое значение

Грузоподъемность 5 тонн (5000 кг) определяет максимальную массу груза, которую таль может безопасно поднимать и перемещать. Этот параметр включает вес всех стропов, захватов и такелажных приспособлений. Важно никогда не превышать этот предел, а для длительной и безопасной работы рекомендуется использовать таль с запасом по грузоподъемности относительно типичного веса перемещаемых объектов.

Высота подъема (Н) 3 метра — это расстояние от верхнего крюка тали в ее поднятом состоянии до нижнего крюка в крайнем нижнем положении. Параметр фиксированный (min и max значение одинаковы), что означает стандартную комплектацию цепью определенной длины. Данной высоты достаточно для большинства задач по подъему станков, оборудования в цехах с высотой потолков от 4-5 метров, для работ в кузове грузового автомобиля или в условиях ограниченного вертикального пространства.

Диаметр грузовой цепи 10 мм и шаг 30 мм — показатели, говорящие о прочности и долговечности цепи. Цепь калиброванная, высокой точности изготовления, что минимизирует трение и износ в звездочках. Прочный стальной крюк, вращающийся на подшипнике, снабжен предохранительным замком, предотвращающим самопроизвольное соскальзывание строп или такелажных скоб.

Области применения и типичные задачи

Данная модель оптимальна для сфер, где требуется надежность, независимость от источников электропитания и точное позиционирование груза. Ее часто используют:

• В металлообрабатывающих и машиностроительных цехах для установки тяжелой оснастки на станки, замены крупных узлов.


• На ремонтных участках и в сервисных центрах для демонтажа двигателей, трансмиссий, других тяжелых агрегатов.


• На складах металлопроката, оборудования или строительных материалов для разгрузки и штабелирования.


• В монтажных и строительных работах, где необходимо поднять и зафиксировать в определенном положении балку, элемент конструкции или блок оборудования.


• В качестве резервного или аварийного подъемного средства в дополнение к основным электрическим кранам.

Особенности монтажа и требования к подвесу

Таль ТРШ 5,0 т тип С является подвесной и требует надежной точки крепления. Верхний крюк предназначен для навешивания на крюк передвижной тележки (кошки), которая перемещается по двутавровой балке подкранового пути, либо стационарно на балку, траверсу или консоль с помощью строп. Критически важно, чтобы несущая конструкция выдерживала не только вес груза (5 т), но и собственный вес тали (около 32 кг) с запасом по динамическим нагрузкам. Перед началом работ необходимо убедиться в исправности крюка, отсутствии деформаций балки и надежности всего такелажа.

Комплектность, эксплуатация и безопасность

Модель поставляется в собранном виде, готовой к навешиванию и работе. В комплектацию входит сама таль с грузовой и тяговой цепями. Для перемещения груза по горизонтали потребуется отдельная тележка (кошка) соответствующей грузоподъемности. Эксплуатация должна проводиться в соответствии с правилами безопасности для грузоподъемных механизмов. Оператору необходимо:

• Регулярно визуально проверять состояние цепи, крюков, звездочек и корпуса на отсутствие трещин, деформаций и чрезмерного износа.


• Не допускать попадания абразивных веществ в механизм и своевременно проводить смазку трущихся частей специальными составами.


• Избегать ударных нагрузок, резких рывков и перекоса груза при подъеме.


• Обеспечивать свободный ход тяговой цепи и не допускать ее запутывания.

Наличие сертификата соответствия подтверждает, что изделие изготовлено по установленным стандартам и прошло необходимые испытания. Вес в 31.92 кг указывает на солидную конструкцию с использованием массивных стальных компонентов, что является залогом прочности, но требует внимания при первоначальном монтаже на высоте.

Сравнительные преимущества и ограничения модели

Основное преимущество этой тали — автономность и надежность механического привода, не зависящего от электричества, что позволяет работать в любых условиях. Шестеренный механизм обеспечивает более высокую скорость подъема по сравнению с червячным при аналогичном усилии, а также позволяет работать с земли, что удобно при большой высоте подвеса. К ограничениям можно отнести необходимость физического усилия оператора (хотя оно и многократно уменьшено передачей), фиксированную высоту подъема 3 метра, которую нельзя увеличить без замены цепи, и требование к наличию подготовленной несущей конструкции. Эта модель — инструмент для профессионалов, где ключевыми факторами выбора являются грузоподъемность, надежность и точность механического управления.
