Блок монтажный TOR БМО опорный 5,0 т

Опорный блок для изменения вектора усилия

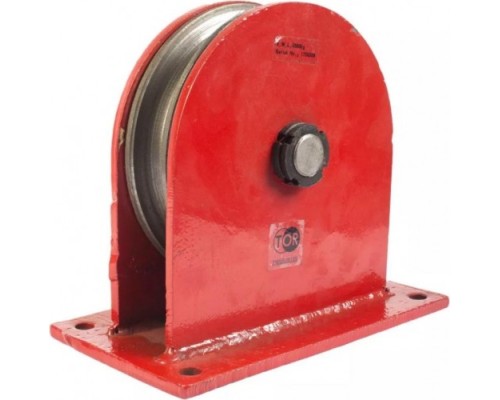

Блок монтажный TOR БМО опорный 5,0 т — это ключевой элемент для организации сложных грузоподъёмных систем. Его основная задача — эффективно перенаправлять тяговое усилие троса или каната, что является фундаментальным принципом работы полиспастов и других механизмов. Модель 11555 рассчитана на серьёзные нагрузки, что делает её инструментом для профессионального монтажа, такелажных работ и строительства.

Конструкция и принцип работы

Конструкция блока основана на прочной опорной площадке, которая служит для жёсткого крепления к балке, ферме или другой несущей поверхности. К площадке присоединены две обоймы, между которыми на оси свободно вращается колесо с канавкой (ручьём). Эта канавка предназначена для троса диаметром до 18.5 мм, что обеспечивает правильное положение каната и предотвращает его соскальзывание. Вся нагрузка в 5 тонн распределяется через ось и подшипниковый узел на опорную конструкцию, а колесо, вращаясь, минимизирует трение, сохраняя целостность троса.

Ключевые характеристики и их практическое значение

Номинальная грузоподъёмность в 5 тонн определяет сферу применения блока. Он подходит для подъёма и перемещения тяжелого промышленного оборудования, металлоконструкций, бетонных элементов. Важно понимать, что эта цифра — предельная нагрузка для самого блока в статическом положении или при медленном движении; в динамических системах (полиспастах) реальное усилие на крюке или грузе будет зависеть от схемы запасовки.

Диаметр троса 18.5 мм — это не рекомендация, а максимально допустимый размер. Использование каната меньшего диаметра возможно, но это может привести к его неравномерному износу в более широком желобе. Крайне не рекомендуется применять тросы толще указанного значения, так как это заблокирует колесо или приведёт к его деформации.

• Вес 10.3 кг указывает на массивность и использование толстостенного металла в конструкции, что напрямую связано с запасом прочности и надёжностью.


• Габариты упаковки (200x200x540 мм) дают представление о реальных размерах изделия, что важно для планирования логистики и хранения.

Особенности эксплуатации и ограничения

Данный блок является опорным (неподвижным), в отличие от отводных или грузовых блоков. Он жёстко фиксируется на основе и не перемещается вместе с грузом. Его устанавливают в точке изменения направления каната. При монтаже необходимо обеспечить абсолютно надёжное крепление опорной площадки, так как она воспринимает полное усилие натяжения.

Блок совместим со стальными тросами и канатами общего назначения. Для длительной и безопасной работы требуется регулярный визуальный осмотр на отсутствие трещин в металле и деформаций, а также смазка оси вращения. Модель не предназначена для подъёма людей, работы с химически агрессивными средами без дополнительной защиты или использования в качестве якоря для страховочных систем.

Преимущества в рабочих процессах

• Износостойкость достигается за счёт применения качественных подшипниковых узлов и усиленной конструкции обойм, что снижает необходимость в частой замене компонентов.


• Оптимизация процессов заключается в возможности создавать эффективные системы полиспастов, которые умножают усилие лебёдки или ручной тяги, экономя время и физические ресурсы.


• Простота монтажа обусловлена продуманной конструкцией опорной площадки с отверстиями под крепёж, что позволяет быстро интегрировать блок в рабочую схему.
