Направляющий блок для стационарных тяговых систем

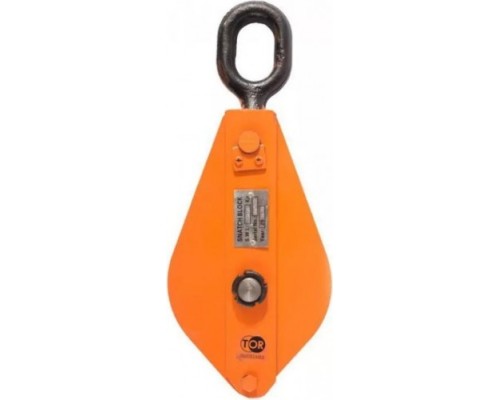

Модель HQG (l) k3-10,0 т-0 — это стационарный монтажный блок с ушком, предназначенный для жёсткого крепления на конструкции. Его ключевая функция — изменение направления тяги стального каната в системах подъёма и перемещения грузов без потери усилия. Он служит основой для создания полиспастов, оснастки стрел или организации сложных маршрутов движения троса на строительных площадках, в такелажных работах и при монтаже оборудования.
Конструкция для жёсткого монтажа
Блок оснащён проушиной, что определяет его стационарное применение. Он крепится на балке, раме или колонне с помощью серьги или пальца соответствующей грузоподъёмности, становясь направляющим или отводным роликом. Это не модель с крюком для подвешивания на кран в качестве подвижного элемента. Его интеграция требует предварительного проектирования точки крепления, которая должна выдерживать расчётные нагрузки.
Практический смысл ключевых параметров
Номинальная грузоподъёмность 10 тонн указывает на максимальную нагрузку на сам блок в правильно собранной системе. Важно учитывать, что в полиспасте нагрузка на отдельные блоки распределяется иначе, чем на груз.
Диаметр шкива 220 мм оптимизирован для каната диаметром до 18.5 мм. Такое соотношение минимизирует вредные изгибающие напряжения в стальных проволоках троса, значительно продлевая его ресурс и обеспечивая плавный ход.
Обозначение «k3» указывает на конструкцию с тремя обоймами, что обеспечивает повышенную жёсткость и надёжное удержание шкива при возможных боковых нагрузках или перекосах троса.
Вес 31.8 кг — следствие массивной литой конструкции, гарантирующей прочность и долговечность под постоянной нагрузкой.
Особенности применения и ограничения
Блок рассчитан на работу исключительно со стальными канатами. При выборе необходимо строго соблюдать соответствие диаметра каната (не более 18.5 мм) — использование троса большего диаметра невозможно, а меньшего — может привести к его неправильной укладке и ускоренному износу. Крепёжное ушко требует отдельного подбора сертифицированного соединительного элемента (пальца, скобы) на нагрузку не менее 10 тонн. Модель не является самостоятельным грузозахватным приспособлением, а служит компонентом для сборки более сложных систем.
Характеристики
Габариты и вес
