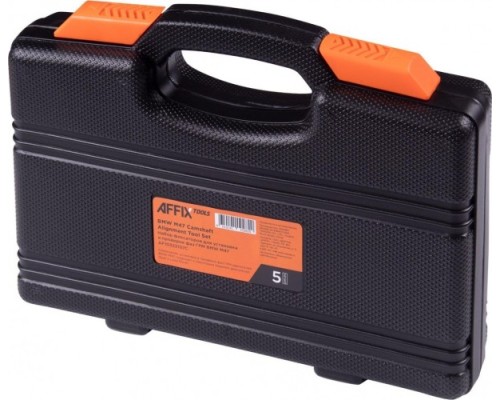

Набор фиксаторов для фаз ГРМ AFFIX BMW M47 (установка/проверка) 5 пред. AF10322107C

Набор фиксаторов для фаз ГРМ AFFIX BMW M47 (установка/проверка) 5 пред. AF10322107C

Этот набор от AFFIX предназначен для точной установки и проверки фаз газораспределительного механизма (ГРМ) на дизельных двигателях BMW серии M47, а также на некоторых агрегатах Opel и Land Rover, использующих аналогичную конструкцию. Комплект включает пять специализированных приспособлений, которые позволяют зафиксировать ключевые элементы двигателя в строго определенном положении, исключая ошибки при замене ремня ГРМ, цепи или регулировке фаз. Вес набора 1.42 кг указывает на использование прочных материалов, способных выдерживать нагрузки при многократной эксплуатации.

Назначение и совместимость

Набор разработан для работы с двигателями объемом 2.0 литра, имеющими коды М47, M47N, M47TU, M47TUD20. Эти моторы устанавливались на различные модели BMW (например, 3 серии E46, 5 серии E39, X3 E83 и другие), а также на некоторые автомобили Opel и Land Rover с соответствующими силовыми агрегатами. Применение набора актуально как при плановой замене ремня ГРМ, так и при диагностике или ремонте, связанном с проверкой правильности установки фаз.

Состав и практические возможности

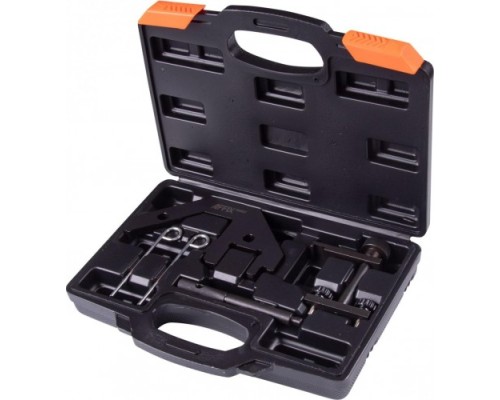

Комплект включает пять элементов, каждый из которых выполняет свою функцию:

• Два штифта фиксатора для плунжера натяжителя (аналог OEM 11 3 300): используются для блокировки автоматического натяжителя ремня или цепи ГРМ в сжатом положении. Это позволяет безопасно снять или установить натяжитель без риска повреждения механизма.


• Фиксатор распредвалов (аналог OEM 11 6 320): предназначен для удержания распределительных валов в положении верхней мертвой точки (ВМТ). Состоит из двух частей:



  • Установочный шаблон для фиксации распредвала выпускных клапанов (аналог OEM 11 6 321) – задает точное положение вала относительно головки блока цилиндров.


  • Держатель установочного шаблона (аналог OEM 11 6 322) – обеспечивает надежную фиксацию шаблона на двигателе.






• Фиксирующий штифт коленвала (аналог OEM 11 2 300): вставляется в специальное отверстие на блоке двигателя и стопорит коленчатый вал в положении ВМТ первого цилиндра. Это исключает проворачивание вала во время работ.

Сильные стороны и особенности

Главное преимущество набора – комплексность: он содержит все необходимые инструменты для точной фиксации ГРМ на двигателях M47. Использование оригинальных аналогов OEM-номеров гарантирует, что каждый элемент повторяет геометрию заводских приспособлений, что критично для точности установки. Набор подходит как для профессиональных мастерских, так и для опытных автовладельцев, выполняющих ремонт самостоятельно. Вес 1.42 кг и компактные габариты упаковки (220x65x300 мм) делают его удобным для хранения и транспортировки.

Ограничения и рекомендации по выбору

Обратите внимание, что набор предназначен исключительно для двигателей серии M47 и их модификаций (M47N, M47TU, M47TUD20). Перед использованием убедитесь, что ваш двигатель соответствует указанным кодам, так как конструкция ГРМ на других моторах может отличаться. Инструмент не подходит для бензиновых двигателей или дизельных агрегатов других серий (например, M57). При работе с натяжителем учитывайте, что штифты фиксатора рассчитаны на конкретный тип плунжера – проверьте совместимость с вашим натяжителем перед началом ремонта.
