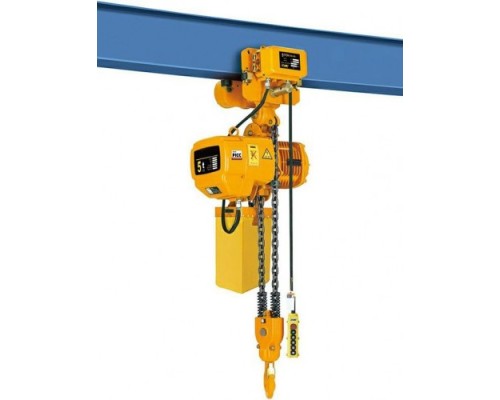

Таль электрическая цепная TOR HHBD 05-02T 5т 24м

Профессиональный цепной тельфер для интенсивных работ

Электрическая цепная таль TOR HHBD 05-02T — это передвижной подъемный механизм для регулярного и точного перемещения тяжелых грузов в условиях производственных цехов, складов, мастерских и строительных площадок. Модель с индексом 5т 24м рассчитана на работу с грузами массой до пяти тонн на высоту до 24 метров, что делает ее инструментом для решения масштабных задач. Ее конструкция основана на использовании высокопрочной калиброванной цепи вместо традиционного стального каната, что определяет ключевые эксплуатационные преимущества и область наиболее эффективного применения.

Конструктивные особенности и принцип работы

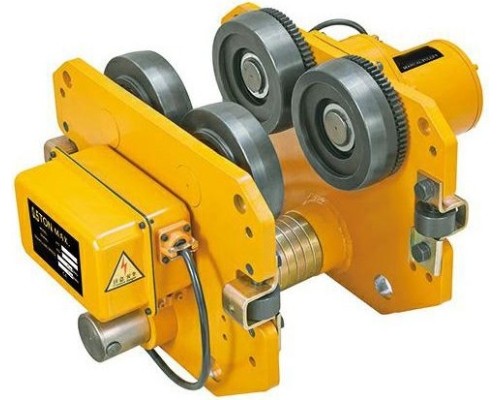

Данная таль относится к классу передвижных цепных электротельферов. В ее основе лежит мощный трехфазный электродвигатель на 2.8 кВт, рассчитанный на напряжение 380/400 В. Привод через редуктор передает усилие на звездочку, которая приводит в движение грузовую цепь. Отсутствие барабана для намотки троса, характерного для канатных талей, делает конструкцию более компактной по ширине — габаритный размер составляет 1015 мм. Грузоподъемный элемент — стальная калиброванная цепь — движется по специальному контуру, что исключает ее спутывание и перекосы. Стандартная комплектация включает в себя тележку с электроприводом для передвижения тали по подвесной двутавровой балке, что обеспечивает свободное перемещение груза не только по вертикали, но и по горизонтали в пределах рабочей зоны.

Ключевые параметры и их практическое значение

Характеристики этой модели напрямую указывают на ее производственный потенциал и условия использования.

• Грузоподъемность 5 тонн: определяет класс оборудования для работы с серьезными нагрузками — станками, металлоконструкциями, тяжелыми промышленными узлами, крупногабаритными контейнерами. Это не инструмент для штучных легких грузов, а решение для систематических подъемно-транспортных операций.


• Высота подъема 24 метра: значительная вертикальная дистанция позволяет обслуживать высокие складские стеллажи, работать в цехах с подкрановыми путями на большой высоте, осуществлять монтаж на строительных объектах. Параметры min и max, равные 24 м, указывают на фиксированную длину грузовой цепи в данной комплектации.


• Скорость подъема 2.7 м/мин: относительно невысокая скорость обеспечивает точное и плавное позиционирование тяжелого груза, что критически важно для безопасности и аккуратности работ. Это оптимальный режим для ответственных погрузочно-разгрузочных и монтажных операций, а не для скоростной перевалки.


• Диапазон ширины балки 110-150 мм: таль смонтирована на тележке, адаптированной для перемещения по нижнему поясу стандартной двутавровой балки (например, номеров от 14 до 30М по ГОСТ). Это необходимо учитывать при проектировании или проверке существующей подкрановой пути.


• Мощность двигателя 2.8 кВт и напряжение 380В: оборудование требует подключения к промышленной трехфазной сети 380В. Отсутствие возможности работы от однофазной сети 220В является важным ограничением, которое необходимо предусмотреть на объекте.

Преимущества цепной конструкции в данной модели

Выбор в пользу цепного тельфера TOR HHBD 05-02T вместо канатного оправдан в сценариях, где важны следующие факторы:

• Компактность и экономия пространства: отсутствие барабана позволяет установить таль в помещениях с ограниченной строительной высотой или близко к стенам и другим конструкциям.


• Точность позиционирования и стабильность груза: цепь практически не дает "раскручивания" груза, что упрощает его точную установку. Отсутствие эффекта "памяти" на изгиб, свойственного тросу, делает ход более предсказуемым.


• Долговечность и ремонтопригодность грузозахватного органа: стальная калиброванная цепь обладает высоким ресурсом на разрыв и износ. В случае повреждения одного из звеньев, ремонт или замена участка цепи часто проще и дешевле, чем замена всего троса.


• Простой монтаж и обслуживание: конструкция проще, в ней меньше элементов, подверженных износу и требующих регулировки (например, нет системы укладки троса на барабан).

Область применения и типовые задачи

Данная модель эффективна в отраслях, где требуется надежное и регулярное перемещение многотонных грузов на фиксированной площади. Ее используют в машиностроительных и металлообрабатывающих цехах для подачи заготовок и перемещения оснастки; на складах металлопроката и тяжелых материалов; на небольших судостроительных и ремонтных верфях; в ремонтных зонах для демонтажа крупных агрегатов; на предприятиях по производству железобетонных конструкций. Она оптимальна для организации рабочих мест с повторяющимся циклом операций.

Важные условия эксплуатации и ограничения

Для корректной и безопасной работы тали TOR HHBD 05-02T необходимо учитывать ряд технических и организационных требований:

• Обязательное наличие трехфазной сети 380В с соответствующими защитными устройствами (автоматы, УЗО) и проводкой, рассчитанной на пусковые токи электродвигателя.


• Надежная конструкция подкранового пути. Двутавровая балка, по которой перемещается тележка, должна быть рассчитана на суммарную нагрузку от веса тали (243 кг), груза (до 5000 кг) и динамические усилия. Необходим профессиональный расчет и монтаж опорных конструкций.


• Работа в соответствии с классом нагрузки. Оборудование предназначено для периодической эксплуатации (режим работы ПВ 40% или аналогичный). Непрерывная круглосуточная работа в интенсивном режиме потребует выбора модели с другими параметрами двигателя и редуктора.


• Квалифицированное обслуживание. Как и любое грузоподъемное оборудование, таль требует регулярных технических осмотров, смазки и проверки состояния цепи, тормозной системы и электрооборудования силами подготовленного персонала.


• Комплектность. В стандартной поставке, как правило, присутствует сама таль, электротележка и пульт управления. Грузозахватные устройства (крюки, стропы) подбираются отдельно в зависимости от специфики грузов. Длина цепи фиксирована и соответствует заявленной высоте подъема.

Итог: суть модели TOR HHBD 05-02T

Электрическая цепная таль TOR HHBD 05-02T 5т 24м — это профессиональное стационарное решение для организации безопасного и контролируемого вертикально-горизонтального перемещения тяжелых грузов на промышленных объектах. Ее выбор обоснован в ситуациях, где приоритетом являются надежность, точность позиционирования и долговечность подъемного механизма, а наличие трехфазного питания и подготовленной подвесной пути является данностью. Это оборудование для формирования постоянных рабочих мест, где его сильные стороны — устойчивость цепи, плавность хода и компактность — будут использованы в полной мере.
