Таль электрическая цепная TOR HHBBSL05-03, 6 м

Таль с боковым расположением корпуса для низких помещений

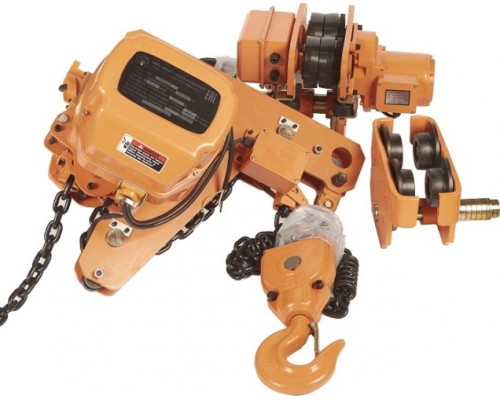

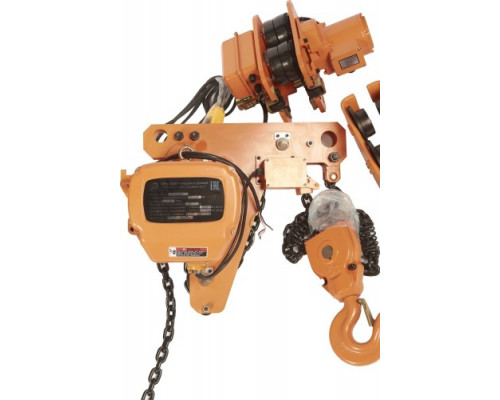

Электрическая цепная таль TOR HHBBSL05-03 — это специализированное подъёмное оборудование, разработанное для работы в условиях ограниченной высоты потолков. Её ключевая особенность — смещённый в сторону корпус, что принципиально отличает её от классических моделей, где механизм расположен непосредственно над крюком. Такая конструкция позволяет эффективно поднимать грузы до 5 тонн там, где использование стандартной тали невозможно из-за недостатка вертикального пространства.

Конструкция и принцип работы

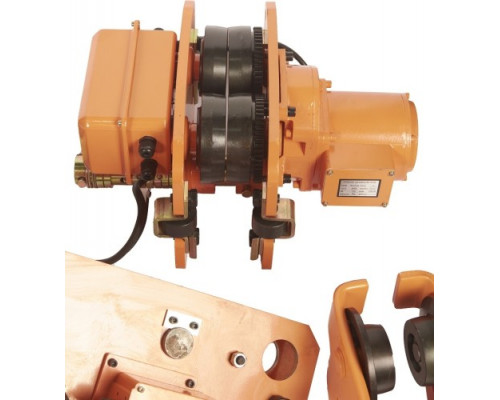

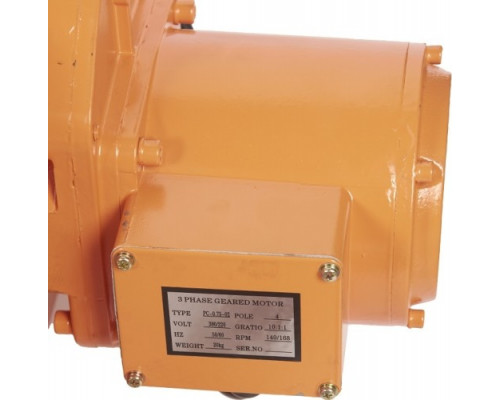

В основе модели лежит нестандартная компоновка. Основной силовой блок с электродвигателем и редуктором вынесен горизонтально относительно пути движения грузовой цепи. Для компенсации веса этого блока на противоположной стороне тележки установлен противовес. Это инженерное решение обеспечивает устойчивость всей системы при перемещении по подкрановому пути. Грузоподъёмный механизм приводится в действие электродвигателем мощностью 750 Вт, рассчитанным на трёхфазную сеть 400 В. Подъём и перемещение груза управляются с пульта, кабель которого усилен стальным тросом для защиты от обрыва и механических повреждений в условиях цеха или склада.

Ключевые характеристики и их практическое значение

Грузоподъёмность 5 тонн определяет сферу применения тали для работы с тяжёлыми станками, металлоконструкциями, промышленным оборудованием, крупногабаритными заготовками. Это уровень серьёзных производственных и складских задач.

Высота подъёма 6 метров при длине цепи 6 метров указывает на полезный рабочий ход. Этот параметр необходимо соотносить с высотой помещения, учитывая, что сама конструкция тали с боковым корпусом уже экономит значительную вертикальную высоту по сравнению с традиционными моделями.

Скорость подъёма 2.7 м/мин является фиксированной. Это умеренная скорость, обеспечивающая точное и безопасное позиционирование тяжелого груза, что критически важно при монтажных и погрузочных работах.

Габаритный размер 1030 мм — это, прежде всего, высота самой тали в сборе. Именно эта относительно небольшая для 5-тонной модели высота, достигнутая за счёт бокового расположения корпуса, и является главным преимуществом для низких помещений.

Область применения и ограничения

Данная модель незаменима в цехах, мастерских, автосервисах, на складах и в производственных зонах со стеснёнными условиями по высоте. Она решает задачу, где обычная таль просто не поместится между потолком и уровнем подъёма груза. Важно учитывать следующие моменты:

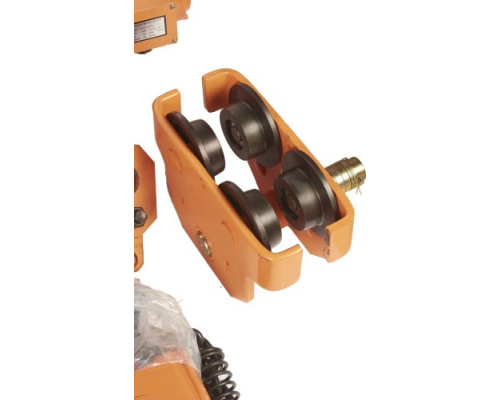

• Таль является передвижной и монтируется на подкрановую балку. Она совместима с двутаврами, ширина полок которых находится в диапазоне от 100 до 178 мм. Перед установкой необходимо убедиться в соответствии параметров существующей или проектируемой подкрановой пути этим требованиям.




• Питание осуществляется от трёхфазной сети 400 В. Наличие соответствующей электрической инфраструктуры — обязательное условие для эксплуатации.




• Общий вес оборудования 162 кг диктует требования к прочности несущих конструкций (балки, опоры) и предполагает использование грузоподъёмной техники для её собственного монтажа.

Технические особенности и преимущества

Конструкция модели HHBBSL05-03 включает ряд решений, направленных на надёжность и удобство эксплуатации в промышленной среде.

• Литейно-цилиндрический редуктор обеспечивает высокий КПД, долговечность и устойчивость к ударным нагрузкам, характерным для интенсивной работы с максимальными грузами.

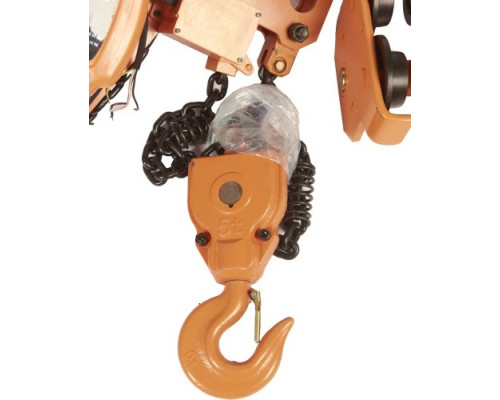

• Цепь повышенной прочности рассчитана на многократные циклы подъёма тяжестей с минимальным растяжением и износом.




• Стабильность груза при подъёме достигается за счёт продуманной кинематики и отсутствия рывков, что важно для безопасности и сохранности перемещаемых объектов.




• Сравнительно компактные размеры и вес для оборудования такого класса упрощают логистику и процесс монтажа на объекте.




• Простота обслуживания заложена в конструкции, что снижает затраты на техническое обслуживание в течение жизненного цикла изделия.

Комплектация и упаковка

Таль поставляется в полной заводской комплектации, готовой к установке. Габариты упаковки (700x750x500 мм) соответствуют размерам изделия в транспортном положении и учитывают его вес. Это позволяет правильно спланировать доставку и разгрузку оборудования на объекте.
