Таль электрическая цепная TOR ТЭЦП 0,5 т 12 м 220В

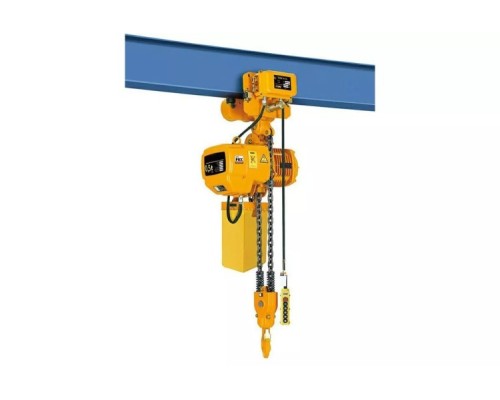

Электрическая цепная таль с приводной тележкой для точного перемещения грузов

Модель TOR ТЭЦП (HHBD0.5-01T) — это передвижная электрическая таль, предназначенная для механизации подъёма и транспортировки грузов массой до 500 кг в условиях цехов, складов, строительных площадок и мастерских. Её ключевая особенность — интегрированная тележка с электроприводом, которая обеспечивает не только вертикальный подъём, но и лёгкое горизонтальное перемещение груза по подвесной двутавровой балке. Это превращает устройство в компактный и мобильный подъёмный узел, способный обслуживать значительную рабочую зону.

Конструкция и принцип работы

Оборудование построено по цепной схеме: грузоподъёмный механизм использует высокопрочную калиброванную цепь, что обеспечивает надёжность и долговечность. Литейно-цилиндрический редуктор в составе привода гарантирует плавный ход и высокий КПД, минимизируя потери энергии. Наличие электропривода как на механизме подъёма, так и на тележке позволяет оператору управлять всеми операциями дистанционно с помощью кнопочного пульта, не прилагая физических усилий для перемещения груза вручную.

Конструкция исключает смещение груза во время подъёма, что критически важно для работы с хрупкими, длинномерными или неустойчивыми предметами. Это достигается за счёт выверенной геометрии и жёсткой рамы. Для безопасности в механизм встроен автоматический ограничитель высоты подъёма, предотвращающий перехлёст цепи и аварийные ситуации.

Ключевые характеристики и их практическое значение

Грузоподъёмность 0,5 т (500 кг) определяет сферу применения модели. Она оптимальна для регулярной работы со станками, металлическими заготовками, комплектами материалов, упакованной продукцией на паллетах или строительными элементами. Это типичная нагрузка для средних производственных и складских задач.

Высота подъёма 6 м при длине троса (цепи) 6 метров позволяет работать в помещениях с высокими потолками, доставать грузы со стеллажей или опускать их в технологические колодцы. Важно учитывать, что полезная высота подъёма всегда меньше общей высоты помещения на толщину самой тали и необходимый запас.

Скорость подъёма 6,8 м/мин является фиксированной. Такая скорость обеспечивает баланс между производительностью и точностью позиционирования. Она достаточна для эффективной работы, но не настолько велика, чтобы усложнить аккуратную установку груза.

Напряжение питания 230 В означает, что таль подключается к стандартной однофазной сети. Это упрощает её внедрение в большинстве существующих инфраструктур без необходимости монтажа сложных трёхфазных линий. Мощность двигателя 400 Вт обеспечивает необходимую производительность при умеренном энергопотреблении.

Диапазон ширины балки (лапы тележки) от 58 до 153 мм — критически важный параметр для монтажа. Таль может быть установлена на стандартные двутавровые балки, чья ширина полки попадает в этот интервал. Перед установкой необходимо замерить ширину полки вашей подвесной балки.

Особенности эксплуатации и обслуживания

Модель спроектирована с расчётом на простоту обслуживания. Цепь является сменным элементом, и при необходимости её можно заменить без сложного демонтажа всего механизма. Кабель управления пульта усилен несущим тросом, что защищает его от провисания, случайных повреждений и увеличивает срок службы.

Габаритный размер (длина) в 580 мм и вес в 70 кг говорят о её компактности и солидной конструкции. Несмотря на относительно небольшой размер, устройство имеет значительную массу за счёт использования прочных материалов (стальной корпус, литой редуктор), что является показателем надёжности. Для монтажа потребуется либо кран-балка, либо ручная лебёдка для её временного подвешивания.

• Простой монтаж на совместимую двутавровую балку.


• Лёгкая замена грузовой цепи при износе.


• Надёжный литейно-цилиндрический редуктор для плавной работы.


• Отсутствие смещения груза при подъёме.


• Встроенный ограничитель высоты подъёма для безопасности.


• Пульт управления с кабелем, усиленным тросом.

Ограничения и условия применения

Таль предназначена для работы внутри помещений или под навесом. Эксплуатация под открытым небом или в агрессивных средах (повышенная влажность, химические пары) не рекомендована без дополнительной защиты. Она рассчитана на режим работы с периодическими остановками (ПВ 40% или аналогичный), характерный для складов и цехов, а не на непрерывную круглосуточную работу как на конвейере.

Горизонтальное перемещение возможно только по прямой подвесной двутавровой балке. Для организации поворотов или сложных траекторий потребуется система крановых путей с поворотными узлами. Максимальная грузоподъёмность в 500 кг является предельной, рекомендуется планировать работу с нагрузкой около 80-90% от этого значения для увеличения ресурса.

Комплектность и упаковка

Устройство поставляется в собранном виде, готовом к подвешиванию и подключению. В комплектацию входит кнопочный пульт управления. Габариты упаковки (520x360x320 мм) и её вес (86 кг) учитывают не только саму таль, но и защитные материалы, а также комплект крепежа для монтажа на балку.
