Блок монтажный TOR HQG (ушко) 0,5 т

Монтажный блок с ушком для изменения направления тяги

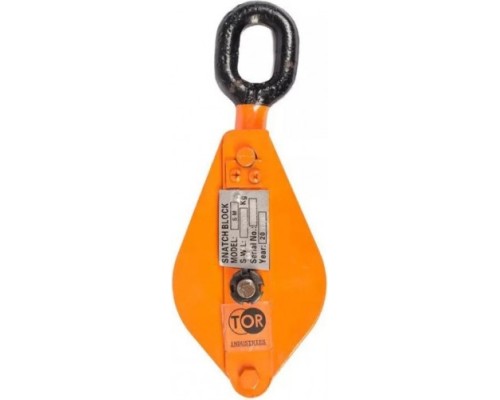

Модель HQG (l) k1-0,5 т-0 — это стационарный монтажный блок (ролик) с ушком для крепления. Его основная задача — надёжно перенаправлять трос или канат в системах подъёма и перемещения грузов, не создавая потерь в силе тяги. Блок предназначен для стационарной установки на балке, кронштейне или другой конструкции, где требуется изменить вектор усилия для удобства или безопасности работы.

Конструкция и ключевые параметры для работы

Блок рассчитан на работу с грузами массой до 500 кг. Этот параметр является предельным, и для обеспечения долговечности и безопасности рекомендуется использовать устройство с запасом прочности, не нагружая его на 100% от максимальной грузоподъёмности. Диаметр шкива в 82 мм оптимизирован для троса толщиной до 7.7 мм, обеспечивая плавный ход и минимальный изгиб каната, что продлевает срок службы обоих элементов.

Сфера применения и возможности

Данный блок служит универсальным элементом для организации грузоподъёмных операций. Он может интегрироваться в качестве направляющего ролика в конструкцию ручной или электрической тали, лебёдки. Часто используется как составная часть системы полиспастов для увеличения тягового усилия или изменения направления троса в сложных схемах. Наличие проушины (ушка) означает, что блок крепится неподвижно через отверстие болтом или шкворнем, в отличие от моделей с крюком, которые можно быстро снимать и перевешивать.

Особенности эксплуатации и важные ограничения

• Тип крепления: Ушко подразумевает стационарный монтаж. Необходимо обеспечить надёжное крепление блока к несущей конструкции болтом подходящего диаметра.


• Совместимость: Используйте только тросы или канаты, диаметр которых не превышает указанные 7.7 мм, чтобы они корректно укладывались в ручей шкива и не выскальзывали.


• Ограничение по нагрузке: Грузоподъёмность в 0.5 тонны — это максимальная статическая нагрузка. Динамические нагрузки (рывки, резкий подъём) должны быть значительно ниже этого предела.


• Комплектность: Устройство поставляется без троса и крепёжных элементов — это самостоятельный механический компонент.

Практические преимущества модели

Конструкция из износостойких материалов обеспечивает долгий срок службы даже при активном использовании. Правильно установленный блок значительно ускоряет работы за счёт удобного перенаправления троса, избавляя оператора от необходимости прикладывать усилие в неудобном направлении. Простая и прочная конструкция минимизирует требования к обслуживанию, сводя его к периодической проверке износа шкива и смазке подшипника.
