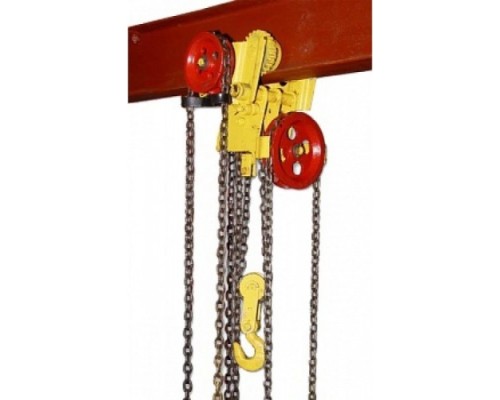

Таль ручная червячная передвижная TOR ТРЧП 3,2 т, высота 6 м

Ручная червячная таль для точного позиционирования грузов

Таль ручная червячная передвижная TOR ТРЧП 3,2 т — это механическое подъемно-транспортное устройство, предназначенное для работ, где критически важны плавность хода и точность установки груза. Червячный механизм отличительная особенность этой модели, обеспечивает высокую степень контроля при подъеме и опускании, что делает ее незаменимой при монтаже оборудования, сборке конструкций или в стесненных условиях, где использование электрических талей нецелесообразно или невозможно. Модель 101363 с грузоподъемностью 3.2 тонны и высотой подъема 6 метров представляет собой сбалансированное решение для мастерских, складов, производственных цехов и монтажных площадок.

Конструкция и принцип работы червячной передачи

В основе тали лежит червячный редуктор. В отличие от более распространенных шестеренчатых (рычажных) талей, где усилие передается через систему шестерен, здесь используется червяк и червячное колесо. Такая конструкция обеспечивает самоторможение — груз надежно удерживается в любой точке подъема без применения дополнительных тормозов, что является ключевым фактором безопасности. Передаточное отношение червячной пары велико, что позволяет поднимать значительный вес (3.2 т) с относительно небольшим усилием на тяговую цепь (65 кг), указанным в характеристиках. Это снижает физическую нагрузку на оператора, но требует большего количества оборотов рукояти для подъема на ту же высоту по сравнению с рычажными моделями.

Ключевые параметры и их практическое значение

Грузоподъемность 3200 кг определяет сферу применения тали. Она рассчитана на работу со станками, тяжелыми металлоконструкциями, двигателями, промышленным оборудованием. Важно понимать, что это предельная нагрузка, и для регулярной безопасной эксплуатации рекомендуется использовать запас прочности, не нагружая таль на 100% длительное время.

Высота подъема 6 метров (параметры min и max совпадают, что указывает на фиксированную длину цепи) — это расстояние от крюка в нижнем положении до крюка в верхнем. Длина грузовой цепи также составляет 6 метров, что согласуется с высотой подъема. Две цепи диаметром 9 мм с шагом звена 27 мм обеспечивают надежное и равномерное распределение нагрузки. Двухцепная система повышает устойчивость груза при подъеме, минимизируя раскачивание.

Передвижной механизм и совместимость с подвесными путями

Модель является передвижной, то есть она оснащена кареткой с колесами для перемещения по нижнему полку двутавровой балки. В исходных данных указан «Тип балки - 24M-45M». Это важнейший параметр для интеграции тали в существующую или проектируемую систему. Цифры обозначают типоразмеры двутавровых балок по ГОСТ (например, 24М, 30М, 36М и т.д.), которые различаются шириной полки и его толщиной. Каретка тали ТРЧП 3,2 т сконструирована так, чтобы надежно и плавно перемещаться по балкам этого диапазона типоразмеров. Перед установкой необходимо убедиться, что профиль и размеры вашей подвесной балки соответствуют этому диапазону, иначе потребуется переходник или иная каретка.

Эргономика и условия эксплуатации

Усилие на тяговую цепь, необходимое для подъема номинального груза, составляет 65 кг. Это означает, что оператор должен приложить усилие, эквивалентное поднятию гири в 65 кг, но не одномоментно, а распределенное на тяговое усилие за счет конструкции цепи и звездочки. Для длительной или частой работы с максимальным грузом это может быть утомительно. Модель оптимальна для периодических, неконвейерных работ, где важнее точность и безопасность, чем скорость. Таль полностью механическая и не зависит от источника электропитания, что позволяет использовать ее в полевых условиях, в неотапливаемых помещениях или в зонах с повышенной влажностью (при соответствующем исполнении цепи и механизмов).

Комплектность, габариты и монтаж

Вес устройства 85 кг (вес в упаковке 87 кг) указывает на его солидную, металлоемкую конструкцию. Для монтажа тали на балку потребуется либо кран-балка, либо иное подъемное средство. Самостоятельно установить ее силами двух-трех человек сложно из-за веса и необходимости точной навески. Габариты упаковки (700x430x292 мм) дают представление о том, как устройство поставляется. В базовую комплектацию, как правило, входит сама таль с кареткой, грузовая и тяговая цепи, крюковая подвеска, рукоять для вращения червяка и элементы крепления. Точный состав комплекта следует уточнять в технической документации на модель 101363.

Область применения и ограничения

Таль TOR ТРЧП 3,2 т идеально подходит для:

• Сборочных и ремонтных участков машиностроительных предприятий.


• Складов запчастей и тяжелых материалов.


• Монтажа вентиляционного, котельного, технологического оборудования.


• Мастерских по ремонту спецтехники.


• Строительных площадок для установки элементов конструкций.

Основное ограничение модели — ручной привод, который определяет относительно невысокую скорость подъема и требует физических усилий оператора. Она не предназначена для конвейерных, интенсивных погрузочно-разгрузочных работ, где предпочтительны электрические тали. Также важно соблюдать температурный режим эксплуатации, указанный производителем, и регулярно проводить обслуживание: очистку механизма от загрязнений, проверку состояния цепи и смазку червячной пары.

Итог: надежный инструмент для ответственных задач

Таль ручная червячная TOR ТРЧП 3,2 т (101363) — это специализированный инструмент для подъема и точного позиционирования тяжелых грузов там, где важны контроль, безопасность и независимость от электроснабжения. Ее выбор обоснован, когда ключевыми критериями являются плавность хода, надежная фиксация груза в промежуточных положениях и совместимость с подвесными путями на базе стандартных двутавровых балок. Понимание принципа работы червячной передачи и требований к монтажу позволит максимально эффективно и безопасно использовать этот механизм в течение длительного срока службы.
