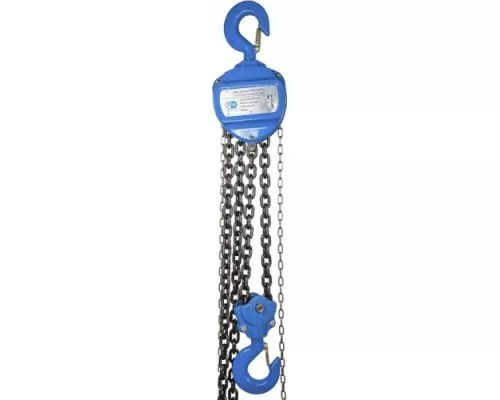

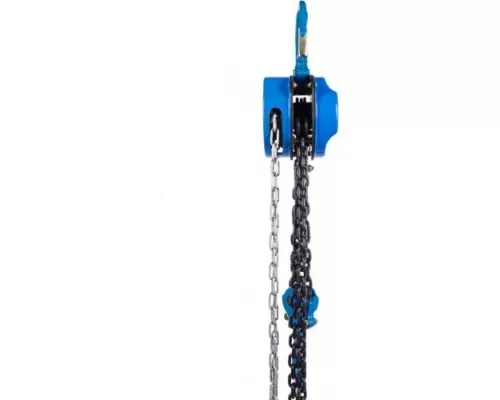

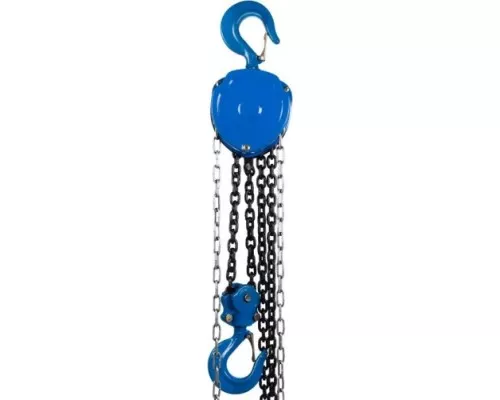

Таль цепная TOR ТРШ 5,0 т, высота подъема 6.0 м

Ручная цепная таль для точного позиционирования тяжелых грузов

Таль ручная шестеренная ТРШ 5,0 т от TOR — это механическое подъемное устройство, предназначенное для интенсивной работы в условиях цехов, мастерских, складов и монтажных площадок, где требуется надежность, независимость от источников электропитания и точный контроль при перемещении грузов. Модель 101561 с высотой подъема 6 метров и грузоподъемностью 5 тонн представляет собой профессиональный инструмент для выполнения повторяющихся подъемно-транспортных операций с высокой степенью безопасности.

Конструкция и принцип работы шестеренного механизма

В отличие от более простых рычажных талей, шестеренная конструкция типа ТРШ обеспечивает вертикальный подъем груза с помощью бесконечной тяговой цепи. Это позволяет оператору работать, стоя на земле, что критически важно для эргономики и безопасности при работе с многотонными грузами. Механизм основан на системе шестерен, заключенных в прочный корпус, который преобразует приложенное к тяговой цепи усилие в значительное тяговое усилие на грузовой цепи. Ключевым преимуществом такой схемы является плавность хода и возможность тонкого, пошагового позиционирования груза, что незаменимо при совмещении деталей, установке оборудования или работе в стесненных условиях.

Расшифровка ключевых параметров и их практическое значение

Грузоподъемность 5 тонн (5000 кг) определяет класс оборудования и сферу его применения. Эта модель рассчитана на работу со станками, тяжелыми металлоконструкциями, промышленными узлами, пресс-формами, двигателями. Важно понимать, что указанная грузоподъемность — это предельная рабочая нагрузка. Для обеспечения долговечности и безопасности рекомендуется планировать работу с эксплуатационной нагрузкой на 10-15% ниже максимальной.

Высота подъема Н=6.0 м — это расстояние от крюка в нижнем положении до крюка в верхнем положении. В данной модели параметр фиксированный (min и max значение одинаковы), что означает стандартную комплектацию цепью определенной длины. Это важный параметр для расчета необходимого свободного пространства под балкой или тележкой, на которую будет подвешена таль. Необходимо учитывать, что к высоте подъема добавляется габаритная высота самой тали и длина грузозахватного крюка.

Диаметр грузовой цепи 10 мм и шаг 30 мм — это показатели прочности и долговечности. Цепь калиброванная, высокой точности изготовления, что обеспечивает ее плавный вход в engagement с шестернями и снижает износ. Прочный диаметр рассчитан на многократные циклы подъема предельного груза с запасом прочности.

Особенности модели типа С и серии TOR

Таль относится к типу С, что подразумевает определенную конструктивную схему с двумя цепями: грузовой и тяговой (бесконечной). Это классическая и наиболее распространенная конструкция для шестеренных талей, проверенная временем. Производитель TOR оснащает свои тали рядом характерных особенностей:

• Прочный литой корпус из высококачественного чугуна, защищающий механизм от пыли, стружки и случайных ударов.


• Термообработанные шестерни из легированной стали, обеспечивающие высокий КПД и износостойкость.


• Надежная дисковая тормозная система с автоматическим действием: тормоз включается самопроизвольно при прекращении вращения тяговой цепи, удерживая груз в любом положении.


• Грузовой крюк с предохранительным замком, выполненный методом ковки, с увеличенным зевом для работы со стропами и такелажными скобами.


• Малый строительный высот (габарит тали в высоту), позволяющий максимально эффективно использовать доступное пространство под перекрытием.

Вес изделия 44.1 кг указывает на солидную металлоемкость конструкции и требует учета при проектировании точки подвеса. Такая масса — это следствие использования durable материалов, а не недостаток.

Сферы применения и ограничения

Данная таль оптимальна для стационарного подвеса на консольную балку, монорельсовый путь или передвижную тележку (которая приобретается отдельно). Она эффективна в условиях, где подъемы производятся не постоянно, но регулярно, а также там, где нет возможности или нецелесообразно использовать электрическую таль (взрывоопасные среды, отсутствие сети, необходимость точного позиционирования).

К ограничениям ручной тали относится производительность — скорость подъема напрямую зависит от физических усилий оператора и составляет в среднем от 0.5 до 1.5 метров в минуту. Поэтому для конвейерных операций с высокой интенсивностью подъема предпочтительны электрические модели. Также важно, что работа требует физического усилия, хотя механизм и обеспечивает значительный выигрыш в силе.

Комплектность и требования к установке

Модель поставляется в собранном виде, готовой к подвешиванию. В базовую комплектацию входит сама таль с грузовой цепью длиной 6 метров и тяговой (бесконечной) цепью, верхний и нижний грузовые крюки. Для монтажа необходимо обеспечить надежную точку подвеса, рассчитанную на вес тали плюс вес груза с динамическим коэффициентом (как правило, не менее 1.5 от полной нагрузки). Обязательно требуется регулярное техническое обслуживание: визуальный осмотр цепи и крюков, очистка от загрязнений, смазка механизма в соответствии с руководством по эксплуатации. Эксплуатация запрещена для подъема людей, а также грузов, масса которых превышает 5 тонн или не надежно закреплена.
