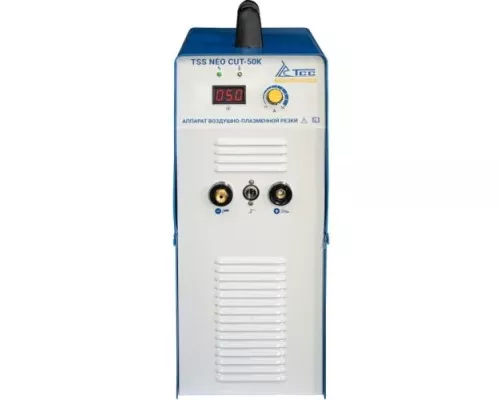

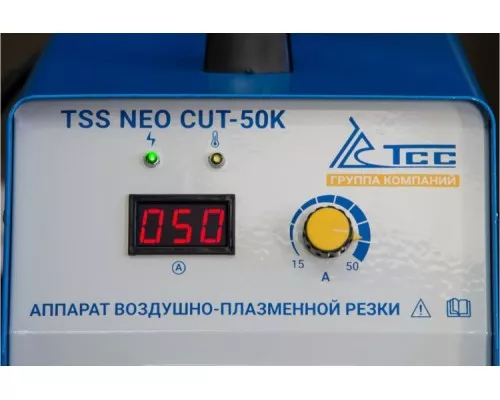

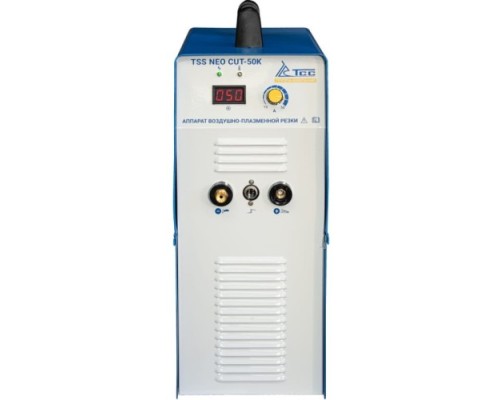

Плазменный аппарат резки ТСС NEO CUT-50K

Аппарат плазменной резки с собственным источником воздуха

Модель NEO CUT-50K от ТСС — это полностью автономный аппарат для воздушно-плазменной резки, ключевой особенностью которого является встроенный компрессор. Это решение устраняет необходимость в подключении к отдельному внешнему источнику сжатого воздуха, что делает установку мобильной и готовой к работе сразу после подключения к стандартной электросети. Аппарат предназначен для быстрой и точной резки токопроводящих материалов в условиях мастерской, гаража, на стройплощадке или в небольшом производственном цеху.

Конструкция и принцип работы

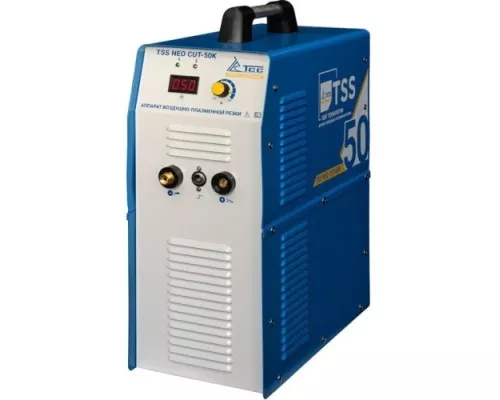

Аппарат объединяет в одном корпусе инверторный источник питания, систему управления и компрессор для нагнетания воздуха. В процессе работы воздух выполняет несколько функций: он ионизируется в плазмотроне до состояния плазмы, охлаждает сопло и выдувает расплавленный металл из реза. Компактные габариты (470x250x575 мм) и вес 21 кг обеспечивают относительную мобильность — аппарат можно переставить в нужное место в пределах рабочей зоны или перевезти на объект. Конструкция рассчитана на продолжительную работу в условиях, характерных для металлообработки.

Технические возможности и практическое применение

Максимальная заявленная толщина разрезаемого металла составляет 15 мм. Этот параметр указывается для низкоуглеродистой стали (например, Ст3) при идеальных условиях. На практике чистовой рез с качественными кромками аппарат уверенно выполняет на толщинах до 10-12 мм. Для более толстого металла (до 15 мм) речь чаще идет о разделительном резе, который может потребовать последующей обработки кромок.

Аппарат эффективно режет различные токопроводящие материалы:

• Все виды сталей (низкоуглеродистые, легированные, нержавеющие).


• Цветные металлы: алюминий, медь, латунь.


• Чугун и их сплавы.

Высокая скорость резки, по сравнению с газовыми методами или углошлифовальной машинкой, минимизирует тепловую деформацию заготовки, особенно на тонких листах, и позволяет делать фигурные резы с высокой точностью.

Ключевые параметры и их значение для пользователя

Напряжение питания 230 В позволяет подключить аппарат к обычной бытовой однофазной сети, что критически важно для работы в гараже или небольшой мастерской. Однако необходимо убедиться, что сеть и розетка рассчитаны на длительную нагрузку до 20-25 А.

Параметр "Процент нагрузки (ПН): 60%" определяет режим эксплуатации. Это означает, что в течение 10-минутного цикла аппарат может непрерывно резать 6 минут, после чего ему требуется 4 минуты на охлаждение. Такой показатель типичен для аппаратов данного класса и достаточен для большинства слесарных, монтажных и ремонтных работ, где резка чередуется с подготовкой, замером или сборкой.

Расход воздуха от 170 до 200 л/мин обеспечивается встроенным компрессором. Это важный параметр, который напрямую влияет на стабильность плазменной дуги и качество реза. Встроенная система избавляет от необходимости контролировать давление на внешнем редукторе.

Система защиты и надежность

Аппарат оснащен защитой от перегрева, которая автоматически отключает питание при превышении критической температуры ключевых компонентов. Это предотвращает выход из строя инверторных модулей и силовой электроники, значительно продлевая срок службы оборудования. Надежность модели NEO CUT-50K базируется на инверторной технологии, которая обеспечивает стабильное горение дуги и хорошую динамику при изменении расстояния от сопла до металла.

Комплектация и готовность к работе

Аппарат поставляется со всем необходимым для начала работы, кроме средств индивидуальной защиты. В базовую комплектацию входит:

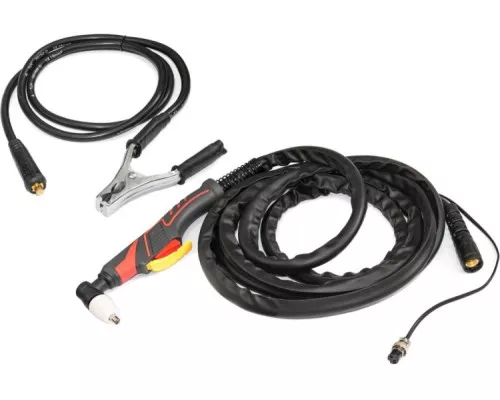

• Плазменный резак PT-31 с кабелем длиной 4 метра. Этой длины достаточно для комфортной работы вокруг стационарно установленного аппарата.


• Комплект ЗИП (запасных частей и принадлежностей) к резаку. Обычно включает электроды, сопла, защитные колпачки и другие расходные элементы, подверженные износу.


• Кабель с клеммой заземления (массы) длиной 1.6 метра. Для безопасной работы необходимо надежно подключить его к очищенной от загрязнений и окалины поверхности заготовки или рабочего стола.

Обратите внимание, что для полноценной эксплуатации потребуется приобретение дополнительных расходных материалов (электроды, сопла) по мере их выработки. Их модель и тип зависят от конкретного исполнения плазмотрона PT-31.

Особенности эксплуатации и ограничения

Аппарат предназначен для резки токопроводящих материалов. Он не режет бетон, камень, кирпич или другие диэлектрики. Качество реза и максимальная толщина напрямую зависят от чистоты и сухости подаваемого воздуха. Встроенный компрессор обычно имеет фильтр, но в условиях высокой влажности или при интенсивной работе может потребоваться дополнительный осушитель или фильтр-влагоотделитель, устанавливаемый на входе в аппарат.

Важно учитывать цикл работы (ПН 60%) при выполнении больших объемов резки без перерыва. Для технологических процессов, требующих непрерывной резки в течение десятков минут, необходимы аппараты с более высоким процентом нагрузки (80-100%). Для большинства же хозяйственных, ремонтных и строительных задач режима 60% вполне достаточно.

Модель NEO CUT-50K представляет собой сбалансированное решение для тех, кому нужен универсальный, автономный и достаточно мощный инструмент для резки металла без необходимости организации отдельной системы подачи сжатого воздуха.
