Назначение и область применения

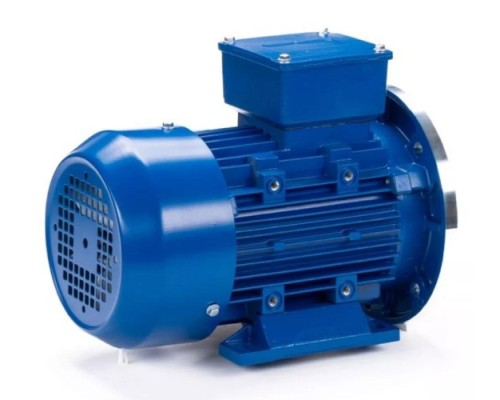

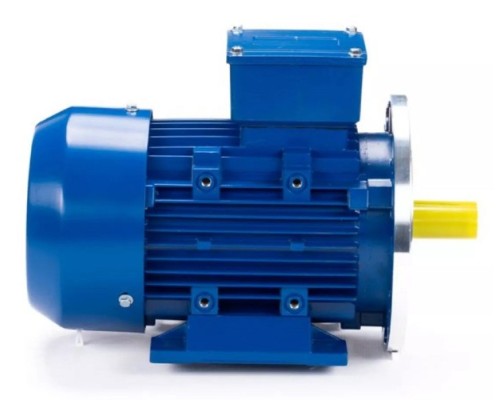

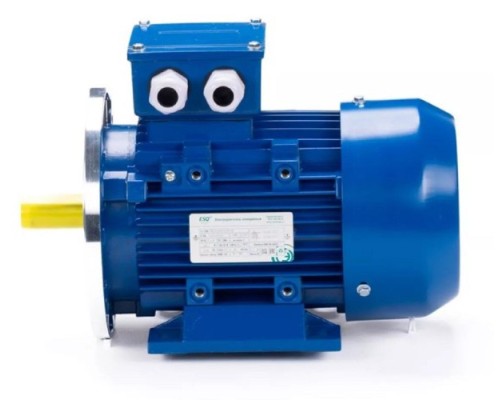

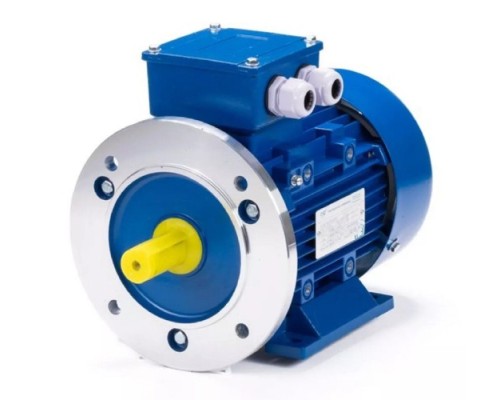

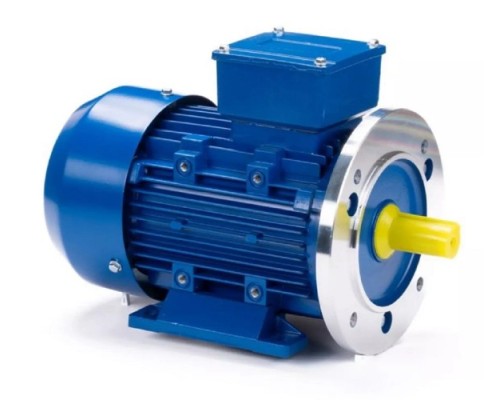

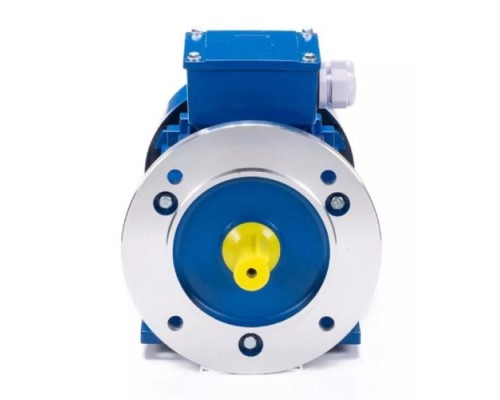

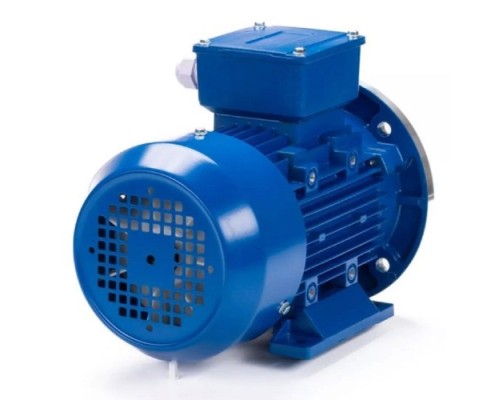

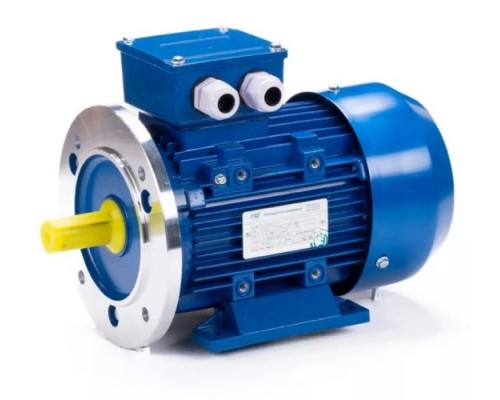

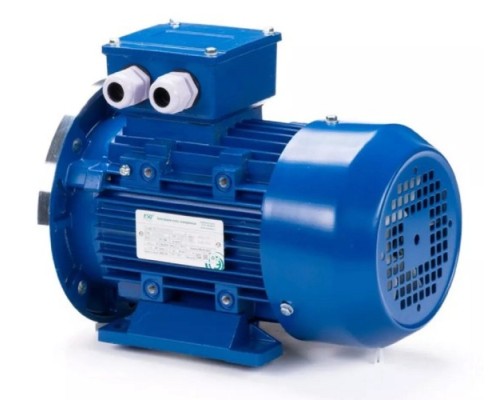

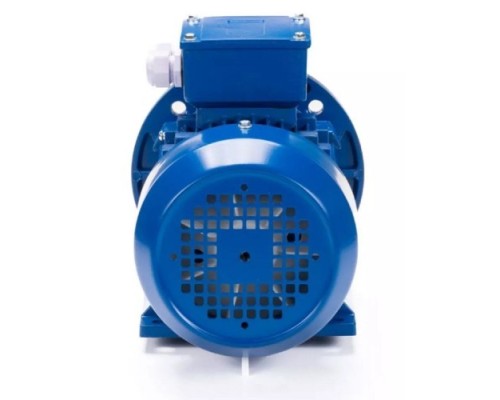

Электродвигатель ESQ 63 B4-SDN- IM B35 0.18/1500 представляет собой компактный трехфазный асинхронный двигатель с короткозамкнутым ротором. Модель мощностью 0,18 кВт и частотой вращения 1500 об/мин предназначена для привода маломощных механизмов, работающих в продолжительном режиме. Двигатель подходит для комплектации насосов малой производительности, вентиляторов, конвейерных линий, станков и сельскохозяйственного оборудования. Исполнение IM B35 (фланцевое с лапами) позволяет крепить двигатель как на горизонтальную поверхность через лапы, так и на вертикальную стенку через фланец, что расширяет варианты монтажа в ограниченном пространстве.
Конструктивные особенности и качество сборки
Корпус двигателя выполнен из чугуна, что обеспечивает жесткость конструкции и эффективное отведение тепла. Статор имеет обмотку с классом нагревостойкости F (до 155 °C), что гарантирует запас по температуре при длительной работе. В двигателе установлены малошумные подшипники, снижающие уровень вибрации и увеличивающие ресурс работы. Клеммная коробка изготовлена из ударопрочной стали, защищая электрические соединения от механических повреждений. Крыльчатка охлаждения выполнена из ударопрочной пластмассы, что снижает риск поломки при случайных ударах. Степень защиты IP55 позволяет эксплуатировать двигатель в условиях повышенной влажности и запыленности, включая установку на улице под навесом.
Электрические параметры и подключение
Двигатель рассчитан на питание от трехфазной сети переменного тока напряжением 230/400 В. При схеме соединения обмоток «треугольник» (230 В) номинальный ток статора составляет 1,12 А, при схеме «звезда» (400 В) — 0,64 А. Это стандартное исполнение для маломощных двигателей, которое требует правильного выбора схемы подключения в зависимости от напряжения сети. КПД на уровне 58% является типичным для двигателей малой мощности и означает, что около 42% потребляемой электроэнергии преобразуется в тепло, а не в механическую работу. При длительной работе в номинальном режиме двигатель нагревается, поэтому необходимо обеспечить свободный доступ воздуха для охлаждения. Для двигателей мощностью до 160 габарита болт заземления отсутствует — заземление выполняется через клемму в коробке.
Габариты и установка

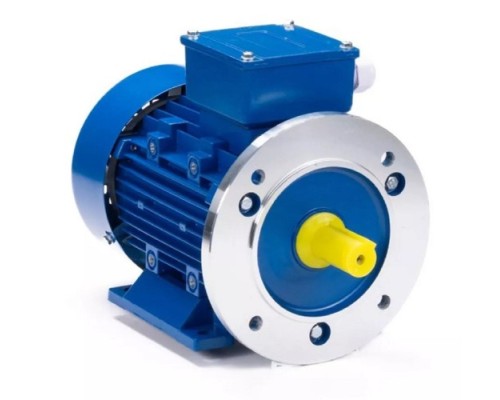

Двигатель имеет компактные размеры: длина 221 мм, ширина 100 мм, высота 133 мм. Вес без упаковки составляет 4,7 кг, что делает его удобным для монтажа вручную. Исполнение IM B35 предполагает наличие фланца с отверстиями для крепления к рабочему механизму и лап для фиксации на основании. При установке важно учитывать, что вал двигателя вращается с частотой 1500 об/мин, что подходит для механизмов, требующих средних оборотов. Для снижения частоты вращения или увеличения крутящего момента может потребоваться редуктор или ременная передача. В комплект поставки входит паспорт и руководство по эксплуатации, содержащее схему подключения и рекомендации по обслуживанию.
Практические ограничения и рекомендации
Мощность 0,18 кВт ограничивает применение двигателя легкими нагрузками — он не подходит для привода тяжелых механизмов с высоким пусковым моментом. Перед подключением обязательно проверьте соответствие напряжения сети и схемы соединения обмоток, указанной на шильдике. Двигатель не оснащен встроенной защитой от перегрузки — для предотвращения выхода из строя рекомендуется установить тепловое реле или автоматический выключатель с соответствующими уставками тока. При эксплуатации в условиях высокой влажности или химически активной среды необходимо дополнительно защищать клеммную коробку и места соединений. Подшипники не требуют обслуживания в течение срока службы, но при появлении постороннего шума или вибрации двигатель следует отключить и проверить состояние узлов.
