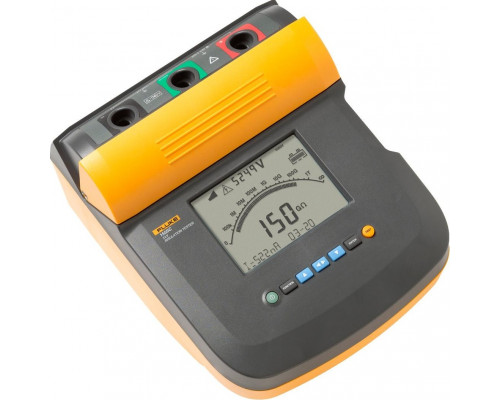

Измеритель сопротивления изоляции Fluke 1550С 3665021

Назначение и сфера применения

Fluke 1550С — это профессиональный мегаомметр с испытательным напряжением до 10 кВ, предназначенный для диагностики изоляции высоковольтного оборудования. Модель ориентирована на обслуживание силовых трансформаторов, высоковольтных выключателей, электродвигателей, генераторов и кабельных линий. Благодаря широкому диапазону измерения сопротивления (от 0 до 1 000 000 МОм) прибор позволяет оценивать состояние изоляции как на новых объектах, так и на оборудовании с длительным сроком эксплуатации. Рабочий температурный диапазон от -20 °С до +55 °С делает его пригодным для использования как в отапливаемых цехах, так и на открытых площадках в холодное время года.

Ключевые возможности для диагностики

Прибор реализует несколько режимов тестирования, критически важных для профилактического обслуживания. Функция обнаружения электрического пробоя фиксирует момент разрушения изоляции при повышении напряжения, что помогает выявить скрытые дефекты. Режим линейного увеличения напряжения (ступенчатый подъем) позволяет проводить испытания на пробой с контролем тока утечки на каждом шаге. Возможность изменения испытательного напряжения с шагом 50 В в диапазоне от 250 до 1000 В и с шагом 100 В при напряжении выше 1000 В дает гибкость при работе с разными классами изоляции — от низковольтных цепей до оборудования на 10 кВ. Встроенный таймер на 99 минут обеспечивает проведение испытаний с выдержкой по времени, что необходимо для расчета коэффициента абсорбции и поляризационного индекса.

Работа с данными и автономность

Внутренняя память прибора рассчитана на хранение до 99 результатов измерений. Это позволяет проводить серию тестов без необходимости записывать показания вручную. В комплект поставки входит программное обеспечение для ПК, с помощью которого можно выгружать сохраненные данные, строить графики изменения сопротивления и формировать отчеты. Такая возможность особенно полезна при реализации программ предупредительного обслуживания, где требуется отслеживать динамику состояния изоляции на протяжении месяцев или лет. Питание осуществляется от встроенного аккумулятора большой емкости, что обеспечивает длительную работу в полевых условиях без подключения к сети. Для зарядки используется комплектный шнур питания.

Конструктивные особенности и комплектация

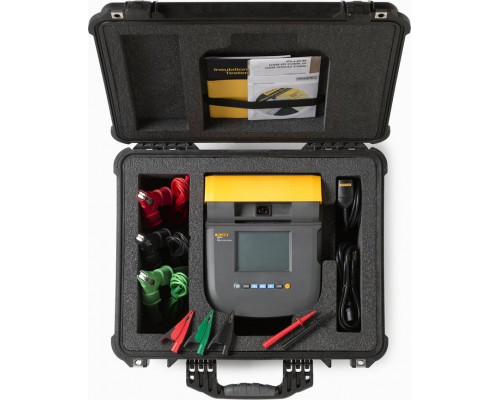

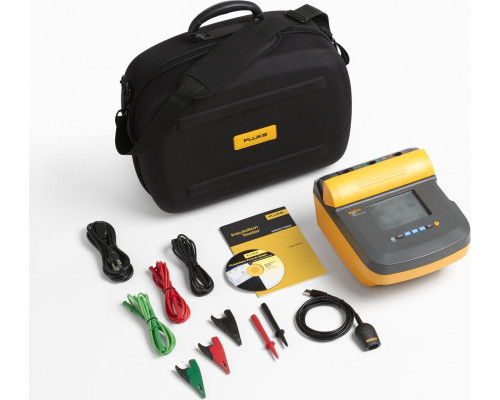

Корпус прибора имеет габариты 170×242×330 мм и массу 3,6 кг, что характерно для высоковольтных мегаомметров данного класса — устройство не является портативным в карманном формате, но достаточно компактно для транспортировки в заводском кейсе, который входит в комплект. Система защиты исключает возникновение токов утечки по корпусу при измерениях высокого сопротивления, что гарантирует точность результатов даже в условиях повышенной влажности. В комплект также входит комплект измерительных проводов, рассчитанных на работу с напряжением до 10 кВ. При выборе стоит учитывать, что для подключения к некоторым типам высоковольтного оборудования могут потребоваться дополнительные адаптеры или удлинители — они не входят в стандартную поставку.

На что обратить внимание при использовании

Прибор предназначен для работы с обесточенным оборудованием и требует соблюдения мер безопасности при работе с высоким напряжением. Испытательное напряжение до 10 кВ накладывает ограничения на применение в цепях с низким классом изоляции — перед началом тестирования необходимо убедиться, что номинальное напряжение объекта не превышено. Встроенный аккумулятор не является съемным, поэтому для длительных выездных работ следует планировать подзарядку от сети. Программное обеспечение совместимо с операционными системами Windows — для пользователей других платформ передача данных возможна только через ручной ввод показаний с экрана.
