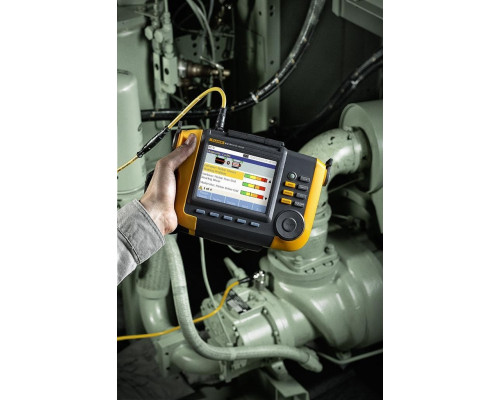

Измеритель вибрации Fluke 810 3542635

Портативный диагностический прибор для виброанализа

Fluke 810 — это не просто измеритель уровня вибрации, а полноценный диагностический инструмент, который помогает выявлять конкретные механические неисправности вращающегося оборудования. В отличие от простых виброметров, показывающих общий уровень вибрации, этот прибор анализирует данные и выдает заключение: что именно неисправно (подшипник, дисбаланс, несоосность или ослабление крепления) и насколько серьезна проблема. Модель 3542635 ориентирована на специалистов по техническому обслуживанию, которым нужно быстро и точно определить причину неполадок без длительного обучения и сложного анализа спектров.

Как работает диагностика

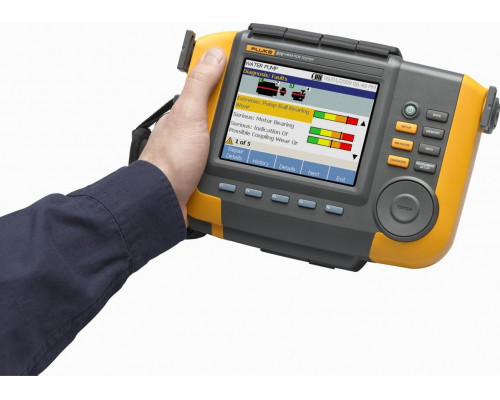

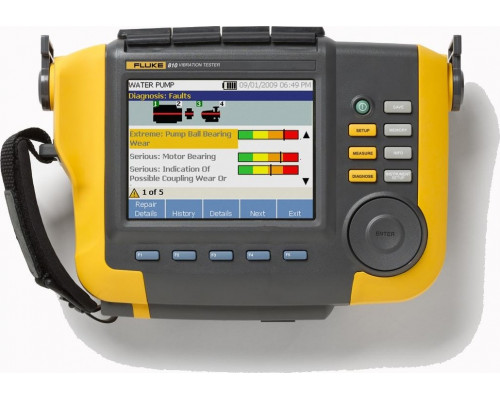

Прибор использует встроенную экспертную систему. После ввода базовых параметров оборудования (тип подшипника, частота вращения вала) и выполнения измерения Fluke 810 не просто выводит числовые значения, а сообщает диагноз, например: «Неисправность подшипника, степень серьезности — 3 из 4». Это позволяет сразу оценить, требуется ли немедленная остановка оборудования или можно продолжить эксплуатацию до ближайшего планового ремонта. Диагностика охватывает четыре основных типа неисправностей: дефекты подшипников качения, дисбаланс, несоосность валов и ослабление механических соединений. Рабочий диапазон частот от 2 до 20000 Гц перекрывает основные вибрационные характеристики типового промышленного оборудования: электродвигателей, насосов, вентиляторов, компрессоров и редукторов.

Практические особенности работы

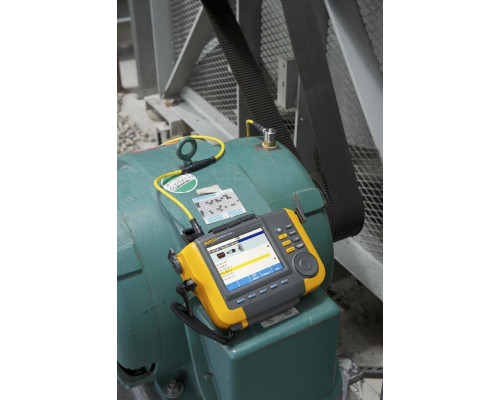

Fluke 810 оснащен трехосевым акселерометром, который одновременно измеряет вибрацию в трех направлениях. Это сокращает время измерений примерно на две трети по сравнению с одноосевыми датчиками, так как не требуется переставлять датчик для каждого направления. В комплекте идут магнитное крепление и монтажные пластины с клейким слоем, что обеспечивает надежную фиксацию датчика на неровных или труднодоступных поверхностях. Встроенный лазерный тахометр предназначен для точного измерения частоты вращения вала — это критически важно, так как алгоритмы диагностики опираются на точное знание оборотов. Без корректного ввода частоты вращения точность диагноза снижается.

Прибор также оснащен контекстно-зависимой системой подсказок, которая помогает настраивать параметры измерения и интерпретировать результаты. Это особенно полезно для специалистов с небольшим опытом вибродиагностики. Встроенная память позволяет хранить данные о большом количестве машин и точек измерения. Для расширения объема хранения предусмотрен слот для карт памяти до 2 ГБ, что дает возможность вести историю измерений и отслеживать динамику развития дефектов. Передача данных на компьютер осуществляется через кабель mini USB - USB, а входящее в комплект программное обеспечение Viewer позволяет просматривать, анализировать и архивировать результаты на ПК.

Условия эксплуатации

Прибор рассчитан на работу в условиях промышленных предприятий. Рабочий диапазон температур составляет от +1 до +50 °C. Важно учитывать, что при температурах ниже +1 °C работоспособность не гарантируется, поэтому для эксплуатации в неотапливаемых помещениях или на улице в холодное время года потребуется прогревать прибор до начала измерений. Габариты устройства (185x70x267 мм) и вес 1,9 кг делают его портативным, но не карманным — для удобства переноски предусмотрен плечевой ремень.

Сильные стороны и ограничения

• Автоматическая диагностика: прибор самостоятельно определяет тип и место неисправности (подшипник, дисбаланс, несоосность, ослабление), а не просто выдает уровень вибрации.


• Шкала серьезности: четыре уровня оценки тяжести дефекта помогают расставить приоритеты в ремонте и планировать работы.


• Трехосевой датчик: сокращает время измерений, так как не требует перестановки датчика по осям.


• Лазерный тахометр: обеспечивает точное измерение оборотов, необходимое для корректной диагностики.


• Встроенные подсказки: контекстная помощь упрощает работу для пользователей без глубоких знаний вибродиагностики.


• Ограничение по типам неисправностей: Fluke 810 оптимизирован для диагностики четырех типов дефектов. Для анализа других проблем (например, дефектов ременных передач, зубчатых зацеплений или электрических дефектов двигателей) требуются более сложные анализаторы спектра.


• Необходимость ввода параметров: для корректной диагностики требуется ввести тип подшипника и частоту вращения. Без этих данных точность диагноза снижается.


• Программное обеспечение: ПО Viewer предназначено для просмотра и хранения данных, но не для глубокого спектрального анализа. Для расширенного анализа потребуется специализированное программное обеспечение от Fluke.

Комплектация

• Измеритель вибраций Fluke 810


• Трехосевой акселерометр с магнитным креплением и комплектом монтажных пластин на клейкой основе


• Кабель акселерометра с быстроразъемным соединением


• Лазерный тахометр с чехлом для хранения


• Аккумуляторный блок с кабелем и переходниками


• Ремень для ношения на плече и регулируемый ремешок на запястье


• Программное обеспечение Viewer для ПК


• Кабель mini USB - USB


• Ознакомительное руководство, иллюстрированное руководство пользователя, компакт-диск с документацией


• Футляр для переноски
