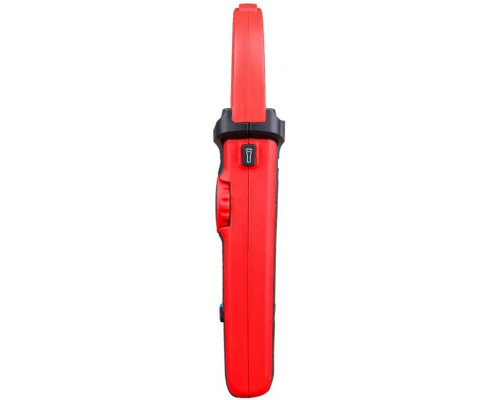

Клещи токоизмерительные RGK CM-20 с поверкой 779692

Назначение и принцип работы

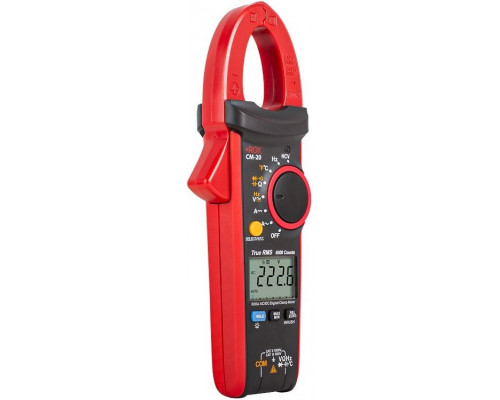

Токоизмерительные клещи RGK CM-20 с поверкой — это портативный измерительный прибор, предназначенный для бесконтактного определения параметров электрических цепей. Модель оснащена датчиком Холла, что позволяет измерять как переменный, так и постоянный ток без разрыва проводника и нарушения изоляции. Устройство рассчитано на работу с проводниками диаметром до 30 мм и подходит для обслуживания распределительных щитов, промышленного оборудования, систем автоматики и бытовых электросетей. Наличие заводской поверки подтверждает соответствие метрологическим стандартам, что критично для профессионального использования при диагностике и ремонте.

Измерительные возможности и практические ограничения

Прибор охватывает широкий диапазон измерений: переменный и постоянный ток до 600 А, переменное напряжение до 600 В, постоянное напряжение до 600 В, сопротивление до 40 МОм, ёмкость до 4000 мкФ и частоту до 10 кГц. Минимальные пороги чувствительности составляют 60 А для тока, 6 В для переменного напряжения, 0,6 В для постоянного напряжения, 0,01 мкФ для ёмкости и 0,06 кГц для частоты. Это означает, что модель не подходит для точных замеров слаботочных цепей — например, сигнальных линий с током менее 60 А или низковольтных схем с напряжением ниже 0,6 В. Однако для силовых сетей, двигателей, трансформаторов и пускорегулирующей аппаратуры её возможностей достаточно.

Ключевые функции для диагностики

Среди практических возможностей стоит выделить:

• Измерение пускового тока (Inrush) — позволяет зафиксировать пиковые значения при запуске электродвигателей, компрессоров и другого оборудования с высокими пусковыми нагрузками.


• Фильтр V.F.C. — подавляет помехи от частотных преобразователей и инверторов, обеспечивая корректные показания в цепях с несинусоидальной формой сигнала.


• Бесконтактное обнаружение напряжения (NCV) — помогает быстро определить наличие фазы на проводнике без прямого контакта, что ускоряет поиск обрывов и проверку целостности цепей.


• Проверка цепи (прозвонка) — со звуковым сигналом при сопротивлении ниже порога, полезна для тестирования предохранителей, соединений и целостности проводов.


• Измерение температуры — от -20°C до 400°C с использованием термопары (в комплект не входит, приобретается отдельно).

Особенности конструкции и эксплуатации

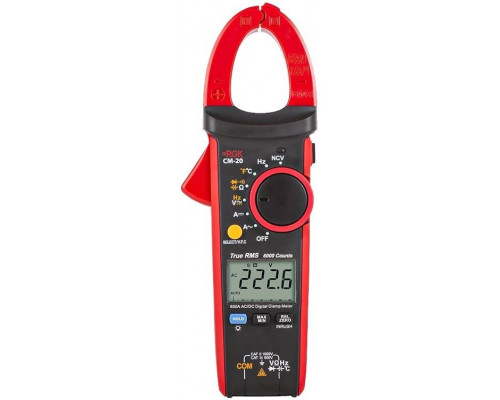

Прибор питается от трёх батарей типоразмера AAA, что обеспечивает автономность при работе в полевых условиях. Дисплей оснащён аналоговой шкалой для визуальной оценки динамики изменений, а также светодиодной подсветкой рабочей области — это упрощает позиционирование клещей на проводнике при плохом освещении. Вес устройства составляет 0,24 кг, что делает его удобным для длительного ношения на поясе или в инструментальной сумке. Важно учитывать, что максимальный захват клещей ограничен 30 мм — для толстых кабелей или шин потребуется модель с большим раскрытием. Также стоит помнить, что измерения постоянного тока возможны только при корректной ориентации проводника относительно меток на клещах, что требует привычки.

Комплектация и что важно проверить

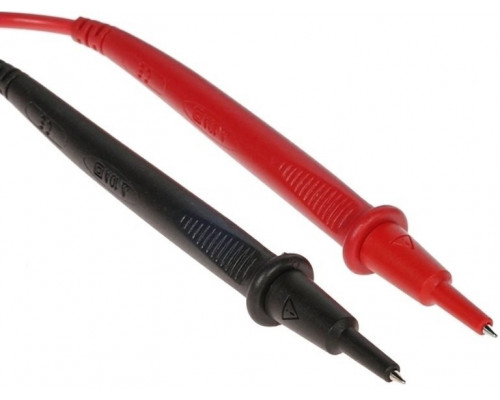

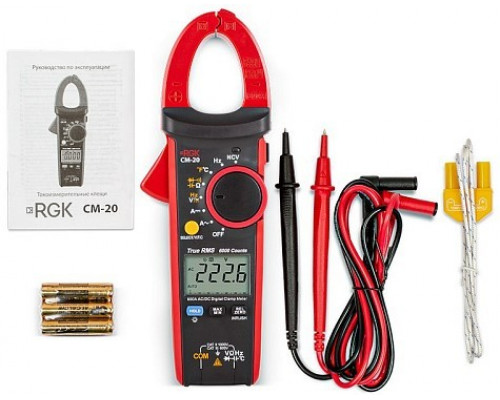

В стандартную поставку входят сами клещи, измерительные щупы, батареи и руководство по эксплуатации. Термопара для измерения температуры приобретается отдельно. При выборе обращайте внимание на наличие поверки — у данной модели она включена, что избавляет от необходимости дополнительного метрологического контроля при использовании в профессиональной деятельности. Если вам требуется регулярная калибровка или работа в лабораторных условиях, уточните срок действия поверки и её соответствие вашим отраслевым стандартам.
