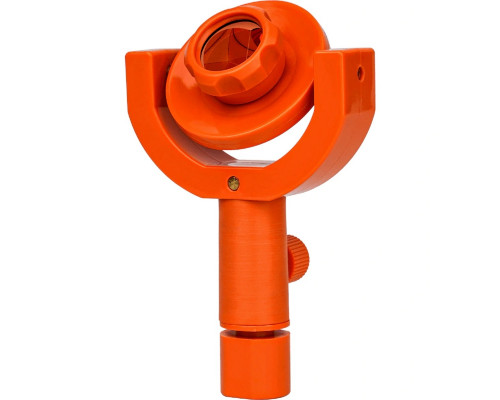

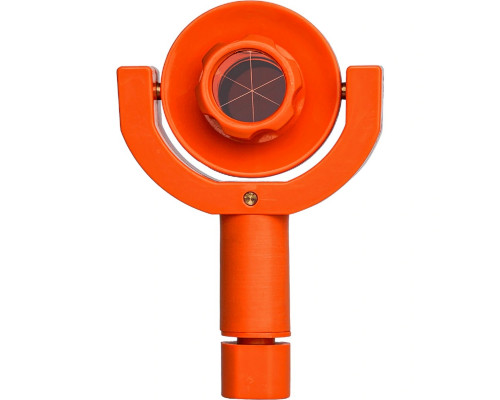

Назначение и конструкция минипризмы RGK MP112
Минипризма RGK MP112 759892 представляет собой компактный геодезический отражатель, предназначенный для работы с тахеометрами и другими лазерными измерительными приборами. Её ключевая задача — обеспечить точное отражение лазерного луча для измерения расстояний, углов и координат. В отличие от полноразмерных призм, данная модель рассчитана на задачи, где важна мобильность и работа в стеснённых условиях, например, при детальной съёмке фасадов, инженерных коммуникаций или мониторинге деформаций. Оптический элемент из стекла имеет рабочий диаметр 25 мм и офсет (постоянную поправку) 17 мм, что является стандартным значением для большинства современных тахеометров и не требует дополнительной калибровки при использовании с совместимым оборудованием.
Крепление и возможности ориентации
Отражатель установлен в Y-образном вилочном кронштейне, который обеспечивает две степени свободы: возможность изменять угол наклона и поворота призмы относительно держателя. Это позволяет точно направить отражающую поверхность на прибор даже при неудобном расположении точки съёмки. Кронштейн выполнен с увеличенной толщиной металла по сравнению с более ранними моделями серии MP, что повышает его жёсткость и устойчивость к случайным ударам. Оси поворота изготовлены из металла, что снижает износ механизма при частой перенастройке. Резьба крепления к вехе или штативу — стандартная 5/8 дюйма, что обеспечивает совместимость с большинством геодезических аксессуаров.
Способы установки и эксплуатационные особенности
Минипризма RGK MP112 может использоваться как в мобильном, так и в стационарном режиме. При установке на веху она фиксируется через винтовое соединение или фитинговый фиксатор Leica — это делает её удобной для тахеометрической съёмки и разбивочных работ в поле. Для задач мониторинга (например, наблюдение за осадками зданий или смещением конструкций) призму можно закрепить неподвижно в заданной точке. Важная особенность: отражательный блок выкручивается из комплектного держателя благодаря резьбовому соединению. Это позволяет использовать призму отдельно, закрепив её в нестандартных местах с помощью дополнительных приспособлений (адаптеров, магнитных оснований или кронштейнов), которые приобретаются отдельно. Вес изделия составляет 0,18 кг, что делает его лёгким для транспортировки, но при этом достаточно массивным для устойчивой фиксации на ветру.
Практические ограничения и рекомендации
При выборе минипризмы RGK MP112 важно учитывать, что её рабочий диаметр 25 мм меньше, чем у стандартных призм (обычно 40–60 мм). Это означает, что максимальная дальность измерений будет ниже, чем при использовании полноразмерных отражателей — модель оптимизирована для работы на средних и коротких дистанциях (до нескольких сотен метров в зависимости от класса тахеометра). Также стоит обратить внимание, что офсет 17 мм должен быть учтён в настройках прибора для корректного вычисления расстояний. При эксплуатации в условиях высокой запылённости или влажности рекомендуется регулярно очищать оптическую поверхность мягкой тканью, так как загрязнения снижают точность отражения. Кронштейн не предназначен для экстремальных механических нагрузок — его следует оберегать от падений с высоты.
Характеристики
Габариты и вес
