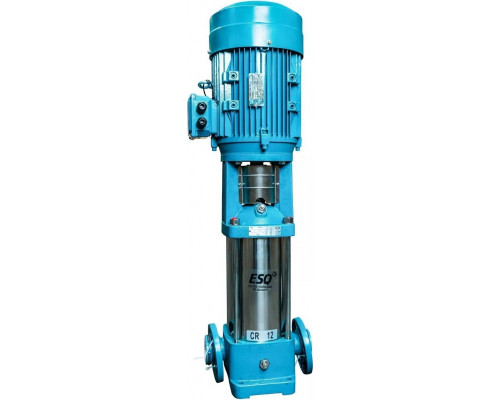

Насос вертикальный многоступенчатый ESQ CR 12-5 HQQE с электродвигателем 3 кВт 3000 об/мин

Назначение и область применения

Насос ESQ CR 12-5 HQQE — это вертикальный многоступенчатый центробежный агрегат, предназначенный для перекачивания чистой или слабозагрязненной воды (кроме морской) и неагрессивных жидкостей, сходных с водой по плотности и вязкости. Модель рассчитана на работу в системах, где требуется стабильное давление и высокая производительность. Основные сценарии использования: повышение давления в хозяйственно-питьевом водоснабжении, подача воды в системы пожаротушения, циркуляция технических жидкостей в кондиционировании, отоплении и водоподготовке. Насос подходит для жидкостей с pH от 6 до 9, температурой от -15°C до 120°C и содержанием твердых примесей не более 0,01% с размером частиц до 0,1 мм.

Конструктивные особенности и материалы

Корпус насоса выполнен из чугуна, что обеспечивает устойчивость к механическим нагрузкам и долговечность при работе в системах с неагрессивными средами. Вертикальная многоступенчатая конструкция с пятью рабочими колесами позволяет эффективно наращивать давление при компактных габаритах (длина 792 мм, ширина 300 мм, высота 792 мм). Агрегат оснащен электродвигателем мощностью 3000 Вт с частотой вращения 3000 об/мин, работающим от трехфазной сети 400 В и 50 Гц. Степень защиты IP55 гарантирует защиту от пыли и водяных струй, что допускает установку в условиях повышенной влажности, но не подразумевает погружение в воду. Класс энергоэффективности IE1 указывает на базовый уровень экономии электроэнергии — при выборе стоит учитывать, что более современные модели могут иметь более высокий класс (IE2-IE4).

Рабочие параметры и практические возможности

Максимальная производительность насоса составляет 200 литров в минуту (12 м³/ч), а максимальный напор — 52,5 метра. Это означает, что агрегат способен поднимать воду на высоту до 52,5 метров или создавать давление до 19,7 атм (примерно 5,25 бар) в закрытых системах. Пять рабочих колес обеспечивают плавный рост давления: на практике это означает, что насос эффективен для систем с длинными трубопроводами или большим количеством точек водоразбора. Важно: максимальные значения производительности и напора не достигаются одновременно — чем выше напор, тем ниже расход, и наоборот. Рабочая точка должна подбираться в соответствии с гидравлическими характеристиками конкретной системы.

Подключение и монтажные нюансы

Насос оснащен трубным соединением внутренней резьбой G2 дюйма (2 дюйма), что соответствует стандартному фланцевому или резьбовому подключению. Установка должна выполняться на ровное основание, способное выдержать вес агрегата (53 кг без упаковки, 58 кг в упаковке). Вертикальная ориентация насоса обязательна — это заложено в конструкцию для правильной работы подшипников и смазки. Перед монтажом убедитесь, что система обеспечивает защиту от сухого хода (например, датчик потока или реле уровня), так как работа без воды приведет к повреждению уплотнений и подшипников. Также рекомендуется установить фильтр грубой очистки на всасывающей линии, чтобы избежать попадания частиц размером более 0,1 мм, которые могут сократить ресурс рабочих колес.

Ограничения и рекомендации

Насос не предназначен для перекачивания морской воды, агрессивных химических реагентов, горючих или взрывоопасных жидкостей. Температура жидкости выше 120°C недопустима — это может привести к деформации уплотнений и снижению КПД. При работе с жидкостями, близкими к максимальной температуре, учитывайте тепловое расширение материалов и возможное снижение производительности. Климатическое исполнение У3.1 по ГОСТ 15150-69 допускает эксплуатацию в умеренном климате в закрытых помещениях или под навесом, защищающим от прямых атмосферных осадков. Для продолжительной работы без перегрузок рекомендуется не превышать номинальные параметры, указанные в паспорте изделия.
