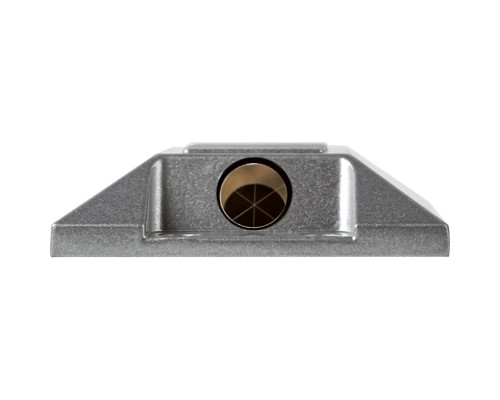

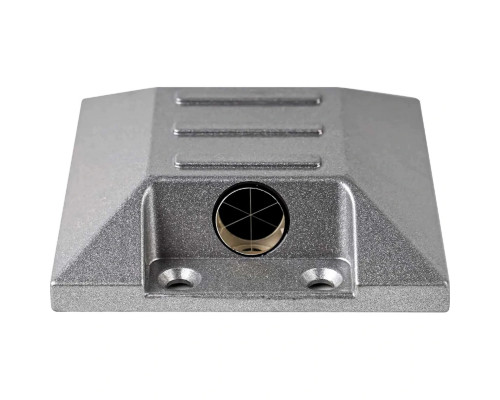

Отражатель RGK MP130 деформационный 759953

Назначение и область применения

Отражатель RGK MP130 деформационный (арт. 759953) представляет собой стационарную геодезическую миру, предназначенную для высокоточного мониторинга деформаций. Модель специально разработана для дорожно-строительной отрасли и позволяет отслеживать вертикальные проседания и горизонтальные сдвиги поверхностей с помощью электронных тахеометров и другого лазерного измерительного оборудования. Основные сценарии использования — контроль состояния автомобильных дорог, мостовых конструкций, тоннелей, подпорных стен и инженерных сооружений, где требуется длительное наблюдение за геометрией объекта.

Конструктивные особенности

Корпус отражателя выполнен в моноблочном исполнении без выступающих элементов. Это принципиальное решение: изделие можно монтировать в местах с открытым доступом, где невозможно обеспечить антивандальную защиту, например, непосредственно на проезжей части или тротуарах. Плоская форма со скосами исключает риск повреждения проходящего транспорта или пешеходов.

Корпус отлит из высокопрочного алюминиевого сплава. Вес самого отражателя составляет 0.34 кг, что обеспечивает достаточную устойчивость при монтаже на горизонтальных поверхностях без излишней нагрузки на основание. Материал устойчив к коррозии и механическим нагрузкам, что критично при установке в условиях дорожного полотна.

Оптический элемент

Отражательный элемент диаметром 17 мм изготовлен из боросиликатного стекла с высоким содержанием свинца. По оптическим свойствам и физическим характеристикам этот материал близок к хрусталю категории люкс, что обеспечивает стабильное отражение лазерного луча в широком диапазоне температур и при длительной эксплуатации. Благодаря высокой долговечности стекла не требуется частая замена отражателя даже при интенсивном мониторинге.

Монтаж и крепление

В корпусе предусмотрены 4 сквозных отверстия для фиксации. Крепление может осуществляться двумя способами:

• С помощью клеевого состава — для установки на асфальт, бетон или другие ровные поверхности без сверления.


• С помощью анкеров, болтов или другой крепежной оснастки — для жесткой фиксации на несущих конструкциях (мосты, тоннели, стены).

При выборе способа монтажа важно учитывать, что отражатель не имеет встроенной защиты от вандалов, поэтому в местах с высокой проходимостью рекомендуется использовать скрытое крепление или дополнительную защиту. В комплект поставки не входят крепежные элементы и клеевые составы — их необходимо подбирать отдельно под конкретное основание.

Упаковка и транспортировка

Отражатель поставляется в индивидуальной упаковке размерами 110×70×135 мм. Вес упаковки с изделием составляет 0.44 кг, что на 0.1 кг больше веса самого отражателя за счет защитной тары. Компактные габариты позволяют перевозить несколько отражателей в стандартном кейсе для геодезического оборудования.

Практические ограничения

Модель RGK MP130 предназначена исключительно для стационарного монтажа — она не рассчитана на переносное использование или быструю перестановку. Отражатель совместим с любыми тахеометрами и лазерными сканерами, работающими на длине волны 635–670 нм (красный лазер), но не подходит для приборов с инфракрасным лазером без дополнительных адаптеров. При выборе места установки следует обеспечить прямую видимость между отражателем и измерительным прибором — препятствия (растительность, снег, строительные конструкции) могут снизить точность измерений.
