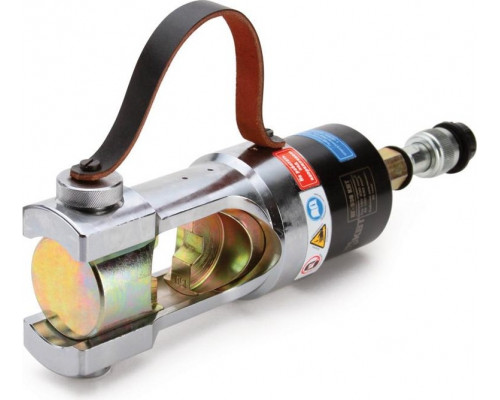

Пресс гидравлический КВТ ПГ-630 54949

Назначение и область применения

Гидравлический пресс КВТ ПГ-630 54949 представляет собой профессиональный инструмент для опрессовки кабельных наконечников и соединительных гильз. Модель ориентирована на работу с силовыми кабелями большого сечения, используемыми при монтаже распределительных устройств, вводно-распределительных щитов и промышленного электрооборудования. Благодаря максимальному усилию в 25 тонн, пресс обеспечивает надежное и равномерное обжатие даже при работе с толстостенными медными и алюминиевыми наконечниками.

Технические возможности и рабочий диапазон

Инструмент рассчитан на опрессовку наконечников сечением от 150 до 630 мм². Нижняя граница в 150 мм² означает, что для работы с меньшими сечениями (например, до 120 мм²) потребуется другая модель пресса или использование переходных матриц, если они предусмотрены производителем. Верхний предел в 630 мм² охватывает практически все стандартные размеры тяжелых кабелей, используемых в магистральных линиях и на промышленных объектах.

Гексагональный профиль рабочей части обеспечивает равномерное распределение давления по всей окружности коннектора. Это исключает локальные деформации и гарантирует плотное прилегание наконечника к жиле кабеля, что критически важно для минимизации переходного сопротивления и предотвращения нагрева контакта под нагрузкой.

Конструктивные особенности

Пресс оснащен выносной рабочей головой, что позволяет выполнять опрессовку в ограниченном пространстве: внутри электрощитов, в кабельных каналах, на высоте при работе со стремянки. Такая конструкция удобнее, чем у прессов с фиксированной головой, так как не требует размещения всего инструмента в зоне обжима.

Модель использует сменные матрицы, которые входят в комплект поставки (набор из 7 штук). Сменные матрицы позволяют подбирать точный размер под конкретный диаметр наконечника, что повышает качество опрессовки и продлевает срок службы инструмента, так как матрицы изнашиваются независимо от основного механизма.

Совместимость и особенности эксплуатации

ПГ-630 является гидравлическим инструментом с ручным приводом, но для его работы требуется подключение к внешнему источнику давления. Модель совместима с гидравлическими помпами КВТ серий ПМР-700, ПМЭ-710, ПМН-700, ПМН-700у и ПМБ-750 К2. Это означает, что пресс не имеет встроенного насоса и используется в паре с отдельным гидравлическим агрегатом, который обеспечивает подачу масла под давлением.

При выборе помпы важно учитывать, что для достижения максимального усилия в 25 тонн требуется насос, способный развивать соответствующее давление. Использование помпы с меньшей производительностью ограничит возможности пресса. Инструмент не предназначен для работы с автономными ручными насосами малой мощности, рассчитанными на легкие модели прессов.

Комплектация и хранение

В базовый комплект поставки входит сам гидравлический пресс ПГ-630, набор из 7 сменных матриц (конкретные размеры матриц уточняйте в документации к модели) и прочный кейс для хранения и транспортировки. Кейс имеет габариты 445x295x100 мм и общий вес комплекта 14,40 кг. Это следует учитывать при организации рабочего места — инструмент требует определенного пространства для размещения и переноски.

Вес самого пресса без помпы и матриц составляет 5,3 кг, что делает его относительно легким для своего класса. Однако при работе с помпой и шлангами общая масса системы возрастает, поэтому для длительного монтажа на высоте рекомендуется использовать страховочные приспособления или подвесные системы.

Практические ограничения

Основное ограничение модели — необходимость внешнего гидравлического привода. Пресс не является автономным инструментом и требует подключения к помпе через гидравлический шланг. Это накладывает ограничения на мобильность: длина шланга определяет радиус действия от помпы. Также важно учитывать, что опрессовка сечения менее 150 мм² данным прессом невозможна без специальных адаптеров, которые не входят в стандартную комплектацию и могут отсутствовать в ассортименте производителя.
