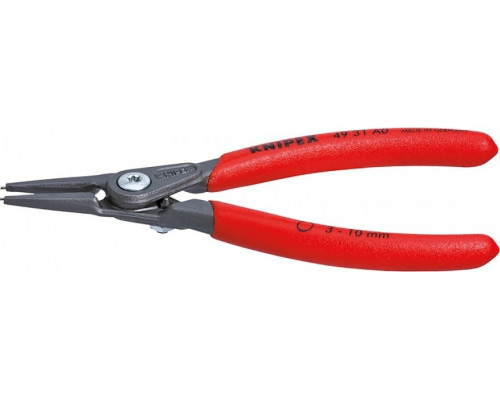

Щипцы KNIPEX KN-4931A1 прецизионные для внешних стопорных колец

Прецизионный инструмент для монтажа внешних стопорных колец

Модель KNIPEX KN-4931A1 представляет собой профессиональные щипцы, предназначенные для установки и снятия внешних стопорных колец (пружинных стопорных шайб) на валах. Инструмент ориентирован на интенсивное использование в условиях серийного производства и ремонтных работ, где требуется высокая точность и долговечность. Длина 140 мм и вес 0.1 кг делают его удобным для работы в ограниченном пространстве, обеспечивая комфортный хват и контроль над усилием.

Конструктивные особенности и их практическая ценность

Главное отличие данной модели — запрессованные наконечники, которые увеличивают ресурс инструмента до 10 раз по сравнению с обточенными аналогами. Это означает, что щипцы сохраняют точность захвата даже после тысяч циклов монтажа. Большие контактные поверхности наконечников исключают перекос кольца в процессе установки, что особенно важно при работе с тонкими или жесткими стопорными элементами — снижается риск деформации детали.

Винтовой шарнир обеспечивает плавный ход без люфта, что критично для прецизионной фиксации. Внутренняя пружина защищена от загрязнения и случайной потери — она не вылетает при разборке и не забивается стружкой. Ручки покрыты нескользящим пластиком, что снижает утомляемость руки и предотвращает соскальзывание даже в маслянистой среде.

Ограничение раскрытия и защита колец

Инструмент оснащен регулируемым упором, который ограничивает максимальное раскрытие наконечников. Это ключевая особенность для работы с кольцами по стандарту DIN 471: упор настраивается с помощью винта с внутренним шестигранником и предотвращает чрезмерное растяжение кольца, что особенно актуально при серийном монтаже. Без такой регулировки легко превысить упругий предел кольца, что приведет к его необратимой деформации и потере фиксирующих свойств.

Ограничение закрытия также регулируется, что позволяет адаптировать инструмент под конкретный диаметр вала и тип кольца, не меняя силу нажатия. Это решение идеально для повторяющихся операций, где важна стабильность усилия.

Совместимость и рабочий диапазон

Щипцы рассчитаны на валы диаметром от 10 до 25 мм. Наконечники имеют диаметр 1.3 мм, что подходит для большинства стандартных внешних стопорных колец этого размерного ряда. Концы инструмента прямые (тип A по DIN 5254), что обеспечивает удобный доступ к кольцам, расположенным в неглубоких проточках. Важно учитывать, что инструмент не предназначен для внутренних стопорных колец — для них требуется другая конфигурация губок.

На что обратить внимание при выборе

• Диаметр вала: модель KN-4931A1 работает строго в диапазоне Ø 10–25 мм. Для меньших или больших диаметров потребуются другие щипцы из серии KNIPEX.


• Тип колец: инструмент оптимизирован под внешние кольца DIN 471. Использование с нестандартными кольцами (например, с усиленным сечением) возможно, но может потребовать дополнительной настройки упора.


• Регулировка упора: для точной настройки потребуется шестигранный ключ (не входит в комплект). Рекомендуется проверять и корректировать ограничение перед началом каждой серии операций.


• Условия эксплуатации: инструмент рассчитан на интенсивную работу, но не предназначен для ударных нагрузок или использования в качестве рычага.
