Штангенциркуль ЧИЗ ШЦСЦ-20-300 0,02 мм межцентровой 124422

Специализированный инструмент для точных межцентровых измерений

Штангенциркуль ЧИЗ ШЦСЦ- 20-300 0,02 межцентровой 124422 — это не универсальный измерительный инструмент, а узкоспециализированное приспособление для контроля расстояний между осями отверстий. Модель разработана для задач, где обычный штангенциркуль или линейка не дают нужной точности и удобства. Основное отличие — конструкция губок, которые имеют коническую форму и заточены под определённый угол, что позволяет им точно фиксироваться в центрах отверстий разного диаметра. Инструмент предназначен для работы в условиях, где требуется высокая повторяемость измерений: в механообработке, при контроле деталей с расточками, в ремонтных мастерских и на производственных участках.

Конструкция и принцип работы

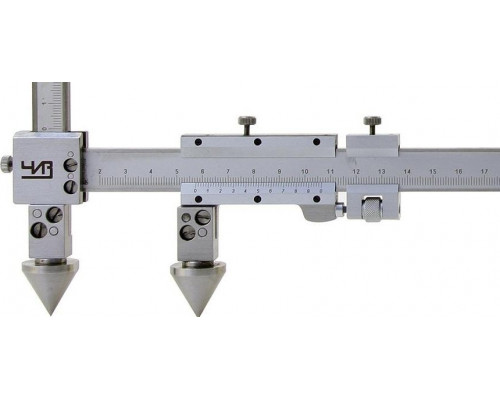

Особенность данной модели — межцентровые губки, которые выполнены в виде заострённых конусов. При измерении они вводятся в отверстия, и за счёт конической формы самоцентрируются по их осям. Это исключает ошибки, связанные с неточным совмещением кромок отверстия, как при использовании обычных губок. Шаг отсчёта 0,02 мм обеспечивает достаточную точность для большинства задач по контролю межосевых расстояний, включая детали, работающие в парах с подшипниками или валами. Диапазон измерений от 20 до 300 мм охватывает широкий спектр типовых узлов — от небольших фланцев до крупных корпусных деталей.

Практические возможности и ограничения

Инструмент позволяет измерять межцентровые расстояния на плоских деталях, где отверстия расположены в одной плоскости. Губки имеют ограниченную длину, поэтому глубина проникновения в отверстие невелика — это следует учитывать при работе с глубокими расточками или деталями сложной формы. Измерения проводятся только по наружным поверхностям отверстий; для внутренних межцентровых расстояний (например, между двумя расточками в корпусе) инструмент не предназначен. Точность показаний напрямую зависит от состояния кромок отверстий — они должны быть чистыми, без заусенцев и фасок, иначе конические губки могут смещаться. Вес 0,30 кг делает инструмент лёгким, что удобно при длительной работе, но требует аккуратности, чтобы не повредить острые наконечники губок при падении.

На что обратить внимание при выборе

Перед использованием убедитесь, что диаметр отверстий на детали соответствует диапазону, для которого рассчитаны губки: слишком маленькие отверстия губки не войдут, а слишком большие — не обеспечат надёжного центрирования. Инструмент не имеет защитного корпуса в стандартной комплектации, поэтому после работы рекомендуется хранить его в отдельном чехле или кейсе, чтобы избежать деформации острых кончиков. Модель ЧИЗ ШЦСЦ- 20-300 0,02 межцентровой 124422 не предназначена для измерения глубины или внутренних диаметров — это сугубо специализированный инструмент для одной задачи. При выборе важно проверить плавность хода рамки и отсутствие люфтов, так как даже незначительный зазор в направляющих приведёт к погрешности в сотые доли миллиметра, что критично для данного класса точности.
