Назначение и конструкция

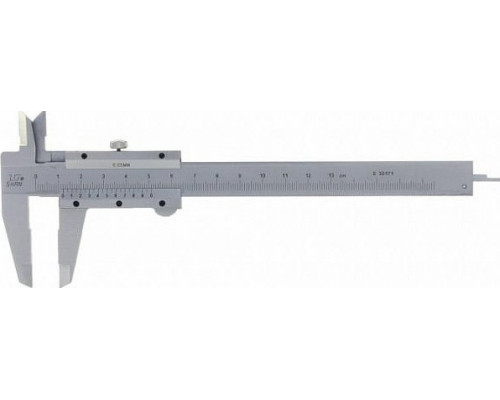

Штангенциркуль SHAN ШЦ-I 125 (модель 123639) — это ручной измерительный инструмент классического типа с нониусом, предназначенный для линейных измерений с точностью до десятых долей миллиметра. Модель относится к распространённому типу ШЦ-I, что означает наличие двух пар губок (для наружных и внутренних размеров) и глубиномера. Инструмент рассчитан на работу с деталями, длина которых не превышает 125 мм, что делает его универсальным решением для слесарных, столярных, ремонтных и контрольных операций в мастерских и на производстве.
Возможности измерения
Штангенциркуль позволяет выполнять три основных типа замеров:
- Наружные размеры — с помощью нижних губок длиной 40 мм. Такая длина губок достаточна для охвата большинства плоских и цилиндрических деталей малого и среднего размера, включая валы, трубы и заготовки.
- Внутренние размеры — верхними губками, которые имеют скошенные кромки для удобного ввода в отверстия. Глубина измеряемого отверстия ограничена длиной губок.
- Глубину — выдвижной линейкой глубиномера, расположенной на тыльной стороне штанги. Это позволяет измерять глубину пазов, уступов, отверстий и канавок без дополнительных приспособлений.
Точность и цена деления
Шаг измерения (цена деления нониуса) составляет 0,1 мм. Это означает, что инструмент позволяет считывать показания с точностью до десятой доли миллиметра, что достаточно для большинства задач технического контроля, подгонки деталей и проверки геометрии. Диапазон измерения от 0 до 125 мм охватывает наиболее востребованный в быту и мелкосерийном производстве интервал размеров. Стоит учитывать, что инструмент не является цифровым — отсчёт ведётся визуально по шкалам, поэтому требуется аккуратность при снятии показаний и хорошее освещение.
Особенности эксплуатации и ограничения
Штангенциркуль выполнен из инструментальной стали, что обеспечивает износостойкость измерительных поверхностей при правильном хранении. Однако модель не имеет защитного покрытия от коррозии, поэтому после работы в условиях повышенной влажности или с загрязнёнными деталями необходимо протирать губки и штангу насухо. Инструмент не предназначен для измерений на вращающихся деталях, а также для работы с агрессивными средами. Губки длиной 40 мм накладывают ограничение на максимальный диаметр измеряемой детали при наружных замерах — при охвате цилиндрической поверхности диаметр не должен превышать примерно 30–35 мм для уверенного контакта по всей длине губок.
Практические рекомендации при выборе
При использовании штангенциркуля SHAN ШЦ-I 125 обращайте внимание на плавность хода рамки — она должна перемещаться без люфтов и заеданий. Перед началом работы проверяйте совмещение нулевых отметок шкалы штанги и нониуса при сомкнутых губках. Инструмент поставляется без футляра, поэтому для сохранения точности рекомендуется хранить его в отдельном чехле или ящике, исключающем удары и контакт с другими металлическими предметами. Модель подходит как для профессионального использования при невысокой интенсивности, так и для домашних мастерских, где требуется надёжный и простой инструмент без электроники.
Характеристики
Габариты и вес
