Назначение и конструктивные особенности

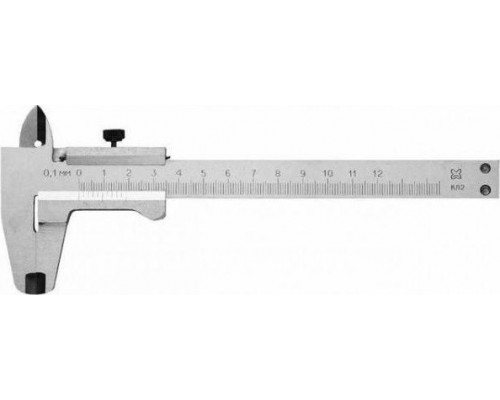

Штангенциркуль ШЦ-II 0-125 0,1 (модель 3445-125) — это механический измерительный инструмент с ценой деления нониуса 0,1 мм, предназначенный для наружных, внутренних измерений и разметки. Относится к классическому типу штангенциркулей с двусторонним расположением губок: нижние губки служат для измерения наружных размеров и разметки, верхние — для внутренних диаметров. Диапазон измерения от 0 до 125 мм позволяет работать с деталями среднего размера, что актуально для слесарных, токарных и контрольных операций в мастерских и на производстве. Отсутствие указания производителя в характеристиках означает, что при выборе стоит обратить внимание на качество обработки шкалы и плавность хода рамки.

Практический смысл диапазона и точности

Максимальный измеряемый размер 125 мм охватывает большинство типовых задач: контроль валов, втулок, толщины листового металла, глубины пазов (при наличии глубиномера — уточните комплектацию отдельно). Шаг измерения 0,1 мм (цена деления нониуса) обеспечивает достаточную точность для ремонтных работ, изготовления деталей по 12-14 квалитетам точности и оперативного контроля. Однако для прецизионных измерений с допусками менее 0,1 мм этот инструмент не подходит — в таких случаях требуется штангенциркуль с нониусом 0,05 мм или цифровой аналог.

Ограничения и особенности эксплуатации

Модель ШЦ-II 0-125 0,1 не оснащена электронным дисплеем, поэтому все показания считываются визуально с основной шкалы и нониуса. Это требует навыка отсчёта и хорошего освещения. Инструмент не защищён от влаги и абразивной пыли — после работы с загрязнёнными деталями необходимо очищать направляющие и губки. При измерении внутренних диаметров верхними губками к показаниям следует добавлять их толщину (обычно 10 мм, но точное значение указано на корпусе или в паспорте). Вес инструмента (0,01 кг) указан предположительно для упаковки — фактический вес штангенциркуля из стали составляет около 0,2-0,3 кг, что следует учитывать при транспортировке.

На что обратить внимание при выборе

Качество нониуса: чёткость делений, отсутствие люфта рамки, плавность хода.

Состояние губок: они должны быть без забоин и износа, плотно смыкаться при нулевом положении.

Наличие глубиномера: в стандартной комплектации ШЦ-II часто включает глубиномерную линейку, но это необходимо уточнить для конкретного экземпляра.

Материал: инструмент из нержавеющей стали устойчивее к коррозии, чем из углеродистой.

Данная модель — базовый рабочий инструмент для измерений средней точности. Она не требует батареек и электроники, что делает её надёжной в полевых условиях, но уступает цифровым аналогам в скорости снятия показаний и удобстве при массовых замерах.
