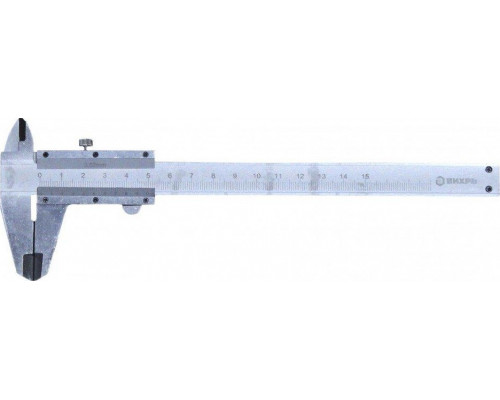

Штангенциркуль ВИХРЬ ШЦ-150 с глубиномером

Назначение и сфера применения

Штангенциркуль ВИХРЬ ШЦ-150 с глубиномером — это ручной измерительный инструмент для определения наружных и внутренних линейных размеров, а также глубины отверстий и пазов. Модель рассчитана на работу с деталями длиной до 150 мм, что охватывает большинство задач в слесарном деле, ремонте, столярных работах и мелкосерийном производстве. Инструмент подходит для бытового использования и профессиональной деятельности, где требуется оперативный контроль геометрии заготовок из металла, пластика, дерева и других твердых материалов.

Конструктивные особенности и точность измерений

Корпус штангенциркуля выполнен из углеродистой стали, что обеспечивает жесткость и устойчивость к износу при регулярном контакте с твердыми поверхностями. Основная шкала имеет цену деления 1 мм, а нониус (вспомогательная шкала) позволяет считывать показания с точностью до 0,1 мм (маркировка 73/11/2/1 указывает на конструкцию нониуса с 11 делениями на 9 мм основной шкалы, что дает стандартную для ШЦ точность 0,1 мм). Это значит, что инструмент пригоден для большинства ремонтных и производственных задач, где не требуется микрометрическая точность, но важна надежная фиксация результата с погрешностью в десятые доли миллиметра.

Практические возможности и ограничения

Инструмент оснащен глубиномером — тонкой планкой, которая выдвигается из торца штанги. Это позволяет измерять глубину узких отверстий, пазов, уступов и канавок без применения дополнительных приспособлений. Для измерения наружных размеров используются нижние губки, для внутренних — верхние (с разметкой для внутренних замеров). Ход бегунка плавный, что важно для точного позиционирования без рывков. Ограничением является отсутствие цифрового дисплея и механизма микрометрической подачи — все показания считываются визуально по шкале, а фиксация результата выполняется стопорным винтом. Это накладывает требования к аккуратности оператора и хорошему освещению рабочей зоны.

Комплектация и хранение

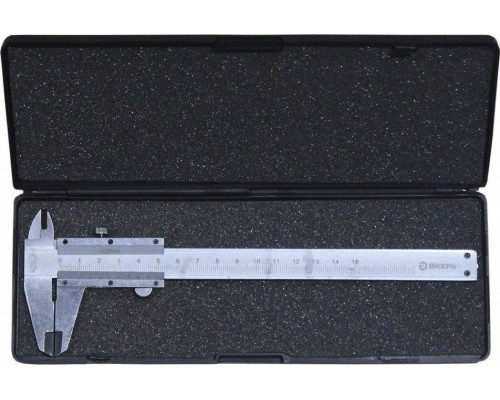

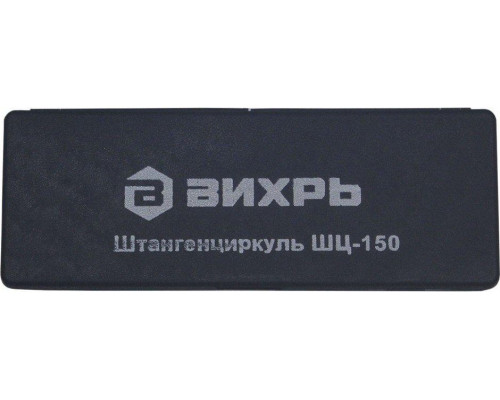

Штангенциркуль поставляется в пластиковом кейсе, который защищает измерительные поверхности от ударов, царапин и коррозии при транспортировке и хранении. Габариты кейса (160×70×200 мм) и вес 0,25 кг делают набор компактным — его удобно носить в сумке с инструментом или хранить на верстаке. В комплект входит сам штангенциркуль и кейс, дополнительные аксессуары (например, сменные губки или отвертка для регулировки) не предусмотрены. Перед первым использованием рекомендуется проверить плавность хода бегунка и совмещение нулевых отметок основной шкалы и нониуса при сомкнутых губках.

Что важно учесть при работе

• Материал изготовления — углеродистая сталь, поэтому инструмент не обладает коррозионной стойкостью. После работы с влажными или агрессивными средами (масла, кислоты) необходимо протирать измерительные поверхности насухо и смазывать их тонким слоем машинного масла.


• Глубиномер выдвигается только при перемещении бегунка — его длина ограничена ходом рамки, поэтому максимальная измеряемая глубина не превышает 150 мм (зависит от положения бегунка).


• Для точных замеров внутренних размеров (отверстий, пазов) необходимо учитывать толщину верхних губок — обычно она указана на самой губке или в паспорте инструмента.


• Шкала нанесена методом гравировки или травления, что обеспечивает долговечность разметки при условии отсутствия сильных ударов по штанге.
