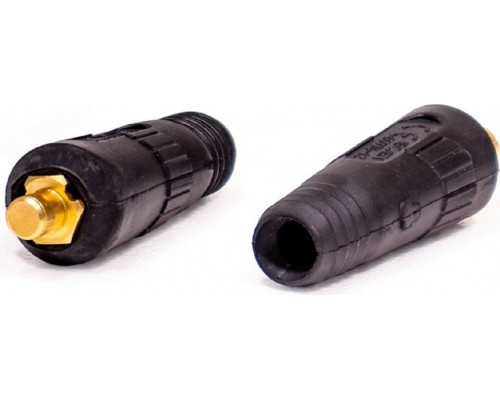

Штекер AURORA 10-25 MMQ (200A) папа

Быстроразъёмный штекер для сварочных кабелей

Штекер AURORA 10-25 MMQ (папа) — это силовой разъём, предназначенный для создания надёжного и быстрого подключения сварочного кабеля к источнику тока. Модель с индексом «папа» (вилка) является активной частью пары разъёмов и рассчитана на работу с кабелями большого сечения.

Назначение и область применения

Данный штекер используется в составе сварочных аппаратов и постов, где важна оперативность коммутации. Он подходит для профессионального и полупрофессионального оборудования, требующего подключения кабелей сечением до 25 мм². Основная задача — обеспечить безопасный и стабильный контакт, способный выдерживать высокие токи сварки, без необходимости каждый раз закручивать клеммы или использовать неразъёмные соединения.

Ключевые особенности и технические возможности

Модель 12336 рассчитана на номинальный ток до 200 А, что указывает на её способность работать в режимах средней мощности. Маркировка «10-25» означает совместимость с кабелями, чьё сечение лежит в этом диапазоне. Это позволяет использовать штекер как с более тонкими 10-миллиметровыми кабелями, так и с максимально толстыми на 25 мм², обеспечивая универсальность в оснастке.

Конструкция вилки выполнена как быстроразъёмное соединение. На практике это означает, что для подключения или отключения кабеля от сварочного инвертора или выпрямителя потребуются буквально секунды. Такая особенность критически важна при частой переконфигурации рабочего места, перемещении оборудования или при работе несколькими аппаратами.

Практические ограничения и важные нюансы

При выборе данной модели необходимо учитывать несколько факторов. Это штекер типа «папа», поэтому для работы ему обязательно требуется ответная часть — розетка (гнездо) с таким же типоразмером и стандартом подключения, например, из той же серии AURORA Trak-SK.

• Максимальное сечение подключаемого кабеля ограничено 25 мм². Попытка установить вилку на кабель большего сечения невозможна физически, а на кабель меньшего сечения потребует правильного обжатия и фиксации для обеспечения надёжного контакта.


• Номинальный ток в 200 А является предельным значением для продолжительной работы. Превышение этого тока может привести к перегреву и повреждению контактов.


• Штекер поставляется без кабеля — это компонент для самостоятельного монтажа. Качественная установка на кабель, включая зачистку, обжатие и фиксацию, напрямую влияет на конечную безопасность и эффективность соединения.

На что обратить внимание при подборе

Перед приобретением следует убедиться в совместимости штекера с имеющимся оборудованием. Проверьте тип разъёма на вашем сварочном аппарате или держателе — он должен соответствовать данной вилке. Оцените сечение вашего силового сварочного кабеля, оно должно попадать в диапазон 10-25 мм². Также учтите планируемые рабочие токи: для интенсивной работы на токах, близких к 200 А, данная модель подходит, но для более высоких мощностей потребуется штекер с большим номинальным током.
