Система автоматики ДЖИЛЕКС БРА 3500

Готовый блок автоматизации для скважины или колодца

Система автоматики ДЖИЛЕКС БРА 3500 представляет собой заводской комплект, объединяющий ключевые элементы управления насосным оборудованием в единую конструкцию. Это не отдельный прибор, а полноценный узел водоснабжения, предназначенный для монтажа в колодце или приямке скважины. Модель рассчитана на работу с погружными и поверхностными насосами мощностью до 16 А при напряжении 220 В.

Для каких условий подходит

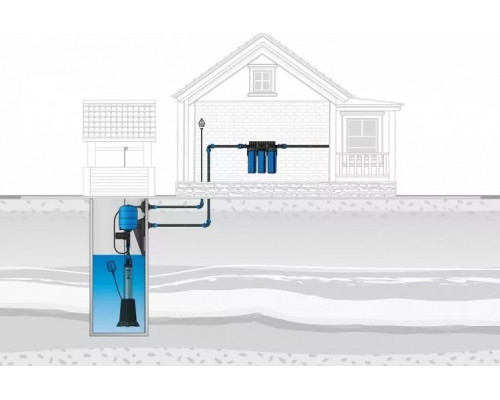

БРА 3500 создана для организации автономного водоснабжения частного дома или дачного участка. Основное применение — обустройство колодцев с бетонными кольцами, где требуется герметичный ввод напорной магистрали и электрокабеля. Благодаря встроенному реле давления с диапазоном регулировки от 1,0 до 5,5 бар, система поддерживает стабильный напор в сети и автоматически включает/отключает насос по мере расходования воды.

Максимальное давление 5,5 бар достаточно для большинства бытовых задач: подачи воды в дом, полива участка, работы стиральной машины или душа. Однако если требуется давление выше 5,5 бар (например, для многоэтажного дома или системы с большими потерями), эта модель не подойдет.

Конструкция и практические возможности

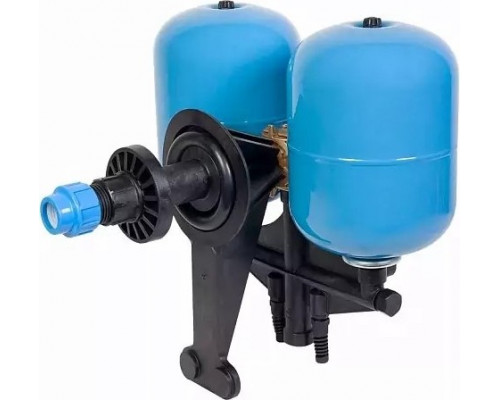

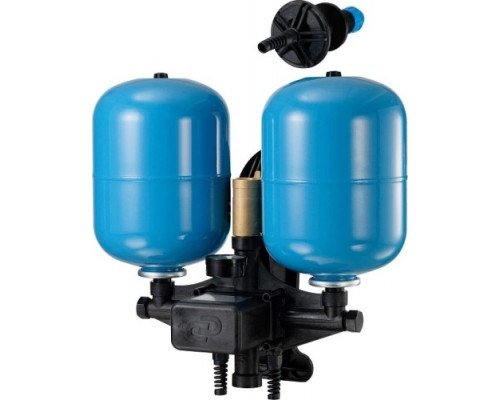

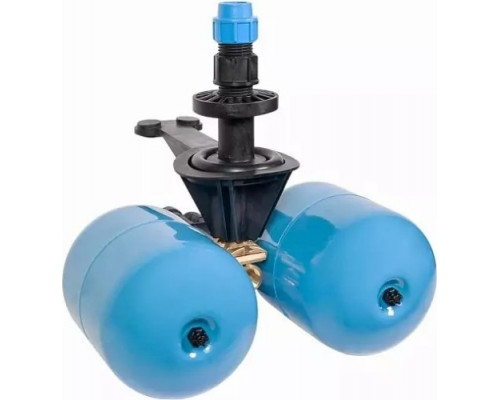

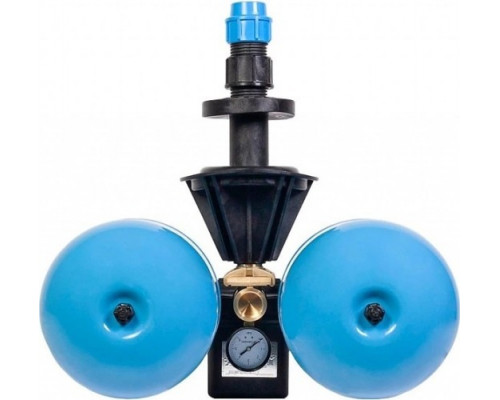

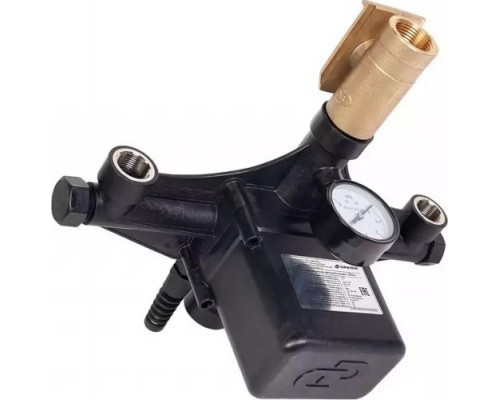

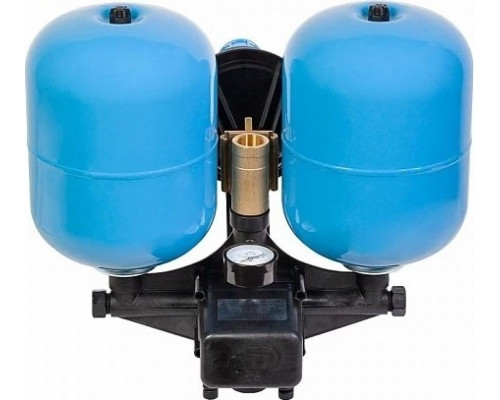

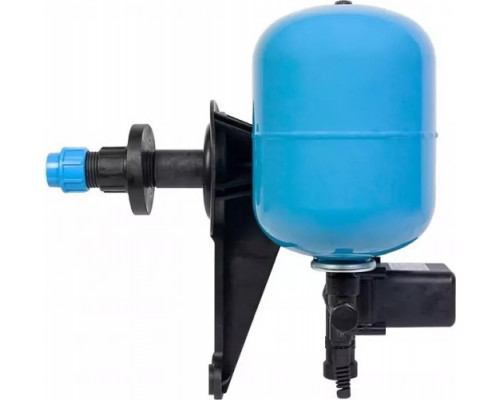

В состав системы входят гидроаккумулятор объемом 20 литров, реле давления и манометр. Гидроаккумулятор сглаживает гидроудары и снижает частоту включений насоса, что продлевает его ресурс. 20 литров — оптимальный объем для одного-двух точек водоразбора; при одновременном использовании нескольких кранов или душа может потребоваться дополнительный гидроаккумулятор.

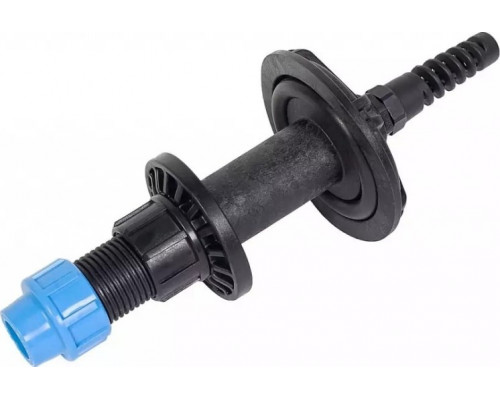

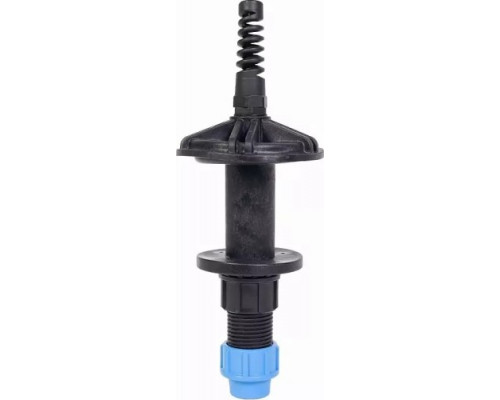

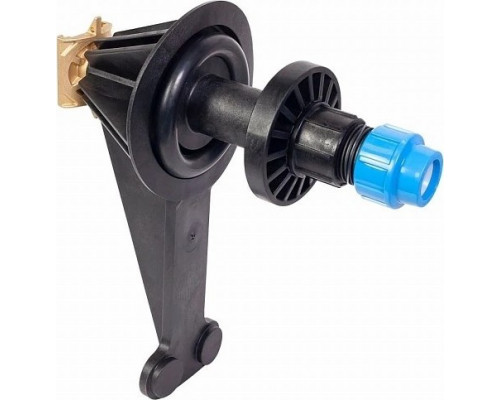

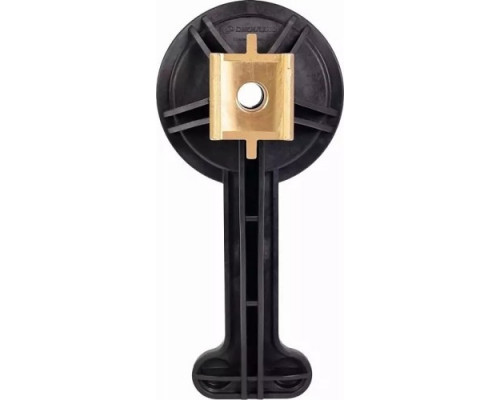

Ключевая особенность модели — герметичное исполнение. Реле давления размещено в защитном отсеке, исключающем попадание воды. Уплотнительное кольцо обеспечивает надежное соединение с основанием колодца без потери герметичности. Для фиксации напорной трубы предусмотрен кронштейн, выдерживающий нагрузку до 120 кг.

Диаметр присоединяемых патрубков — 1 дюйм. Это стандартный размер для большинства бытовых насосов и трубопроводов. Дополнительные выходы позволяют организовать отдельную магистраль, например, на полив огорода, без нарушения основной схемы водоснабжения.

Монтаж и ограничения

Установка не требует сварочных работ — все соединения выполняются с помощью резьбовых фитингов. Система крепится к бетонному кольцу колодца через штатное основание. Важно учитывать, что БРА 3500 не включает сам насос, кабель или трубы — это только блок автоматики и гидроаккумулятор.

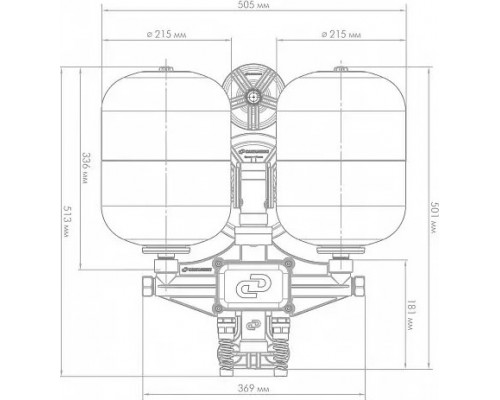

Вес системы 7,8 кг делает ее удобной для транспортировки и монтажа одним человеком. При выборе места установки убедитесь, что габариты упаковки (385×490×565 мм) позволяют разместить блок в колодце или техническом помещении.

На что обратить внимание

• Совместимость с насосом: реле рассчитано на ток до 16 А — проверьте соответствие пускового тока вашего насоса.


• Объем гидроаккумулятора: 20 литров подходит для небольшого расхода воды. При интенсивном использовании (семья из 3-4 человек, несколько точек водоразбора) рассмотрите возможность установки дополнительного гидроаккумулятора.


• Диаметр патрубков: 1 дюйм — универсальный размер, но при подключении к насосу с другим выходом потребуется переходник.


• Герметичность: уплотнительное кольцо и защищенное реле делают систему пригодной для установки в сырых условиях, но полное погружение в воду не допускается.


• Регулировка давления: стартовое давление настраивается в пределах 1,0–5,5 бар. Заводские настройки обычно соответствуют средним значениям (около 1,5–2,0 бар), но их можно изменить под конкретные нужды.
