Система стружкоудаления JET JRDC-1C для фрезерного стола JR030

Назначение и конструкция системы стружкоудаления JET JRDC-1C

Система стружкоудаления JET JRDC-1C представляет собой стальной сборный короб, который монтируется под фрезерный стол. Её основная функция — сбор и отвод стружки, опилок и пыли, образующихся в процессе фрезерования. Установка этого приспособления превращает обычный фрезерный стол в подобие закрытого фрезерного станка, где большая часть отходов не разлетается по мастерской, а направляется в систему пылеудаления. Модель JRDC-1C является вспомогательным элементом для нестаночного фрезерования и входит в линейку принадлежностей JET, предназначенных для организации рабочего места столяра.

Как устроен короб и как он работает

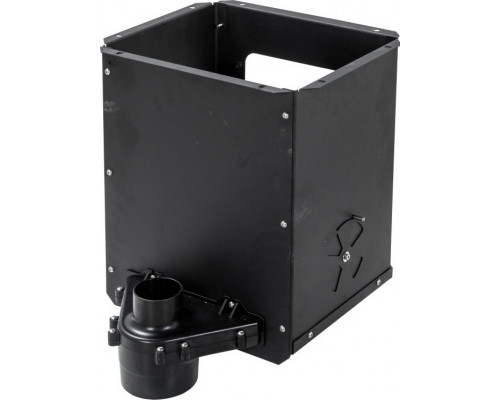

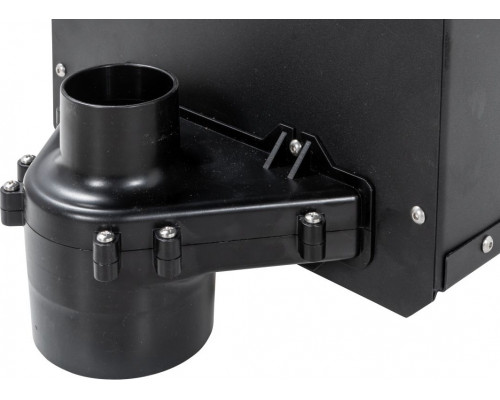

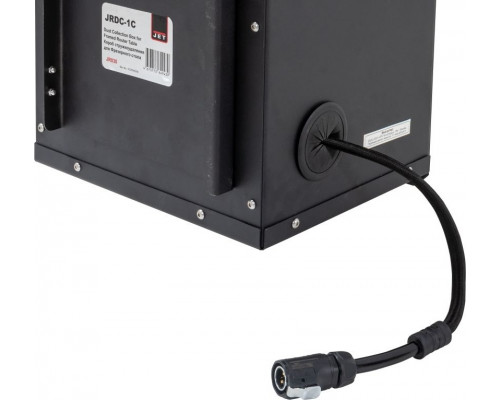

Корпус выполнен из стали и имеет жёсткую конструкцию, что обеспечивает устойчивость и долговечность при постоянной эксплуатации. В нижней части короба расположены два порта для подключения системы пылеудаления. Один порт диаметром 63,5 мм предназначен для подключения шланга от фрезерного упора, который собирает стружку непосредственно в зоне резания. Второй порт диаметром 100 мм служит для общего отведения всей собранной стружки и пыли в центральную систему стружкоудаления мастерской. Такая двухканальная схема позволяет эффективно удалять отходы как из зоны фрезерования, так и из внутреннего пространства короба.

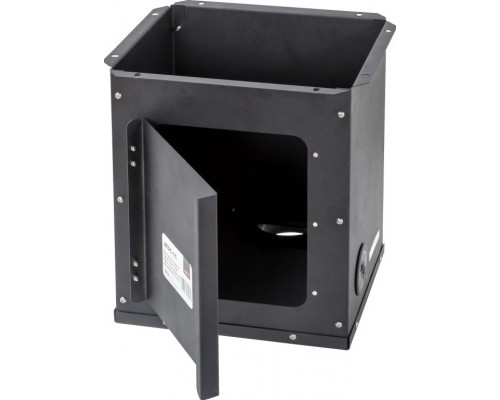

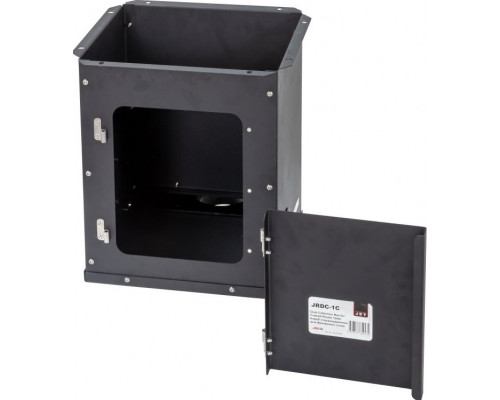

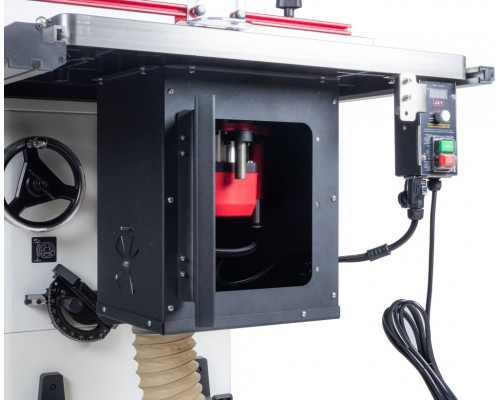

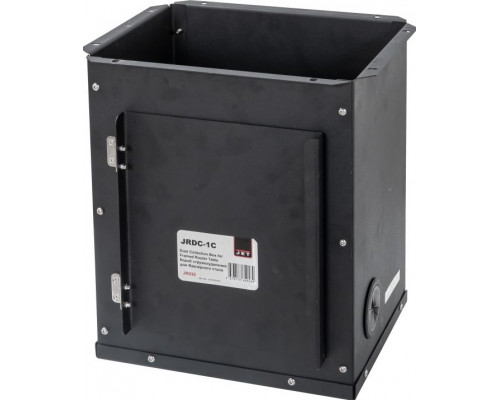

С противоположной от портов стороны короба расположена быстросъёмная дверка. Она обеспечивает удобный доступ к фрезерному двигателю для его обслуживания, замены фрезы или регулировки. Дверка фиксируется надёжно, но при необходимости открывается без инструмента.

Вентиляция и охлаждение двигателя

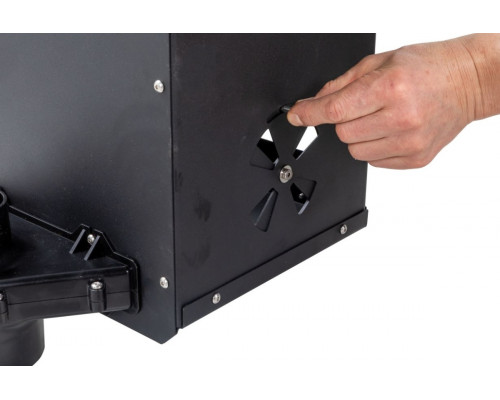

Важной особенностью модели JRDC-1C является система вентиляции внутреннего пространства. С обеих сторон короба предусмотрены встроенные порты подачи внешнего воздуха и регулируемые шторки вентиляции. Эти элементы необходимы для обеспечения притока воздуха к двигателю фрезера, который установлен внутри короба. Без достаточной вентиляции двигатель может перегреваться при длительной работе. Шторки позволяют регулировать количество поступающего воздуха: их можно открывать для усиления охлаждения или частично закрывать, если требуется уменьшить подсос пыли из мастерской. Регулировка простая и интуитивно понятная.

Совместимость и установка

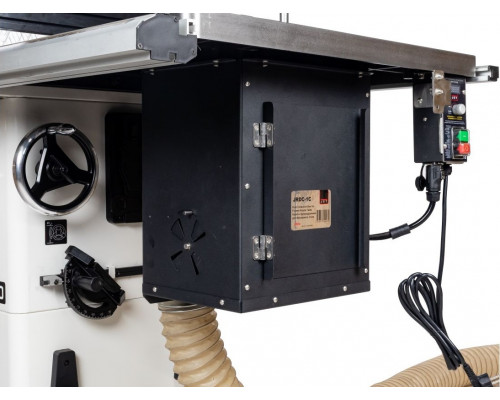

Система стружкоудаления JRDC-1C изначально разработана для установки на чугунный фрезерный стол JET JRT-1C. В коробе предусмотрены отверстия для крепления, которые полностью совпадают с посадочными местами на этом столе. Однако конструкция короба позволяет использовать его и с другими фрезерными столами, включая изделия сторонних производителей, при условии, что размеры и крепёжные отверстия подходят. Перед покупкой рекомендуется убедиться в совместимости конкретной модели стола с данным коробом. Установка выполняется самостоятельно, все необходимые крепёжные элементы входят в комплект. Сборка не требует специального инструмента и занимает немного времени.

Преимущества модели

• Быстрая и лёгкая самостоятельная сборка без необходимости сложной настройки.


• Жёсткая стальная конструкция, обеспечивающая долговечность и стабильность.


• Быстросъёмная дверка для удобного доступа к двигателю и фрезе.


• Регулируемая шторка вентиляции для контроля охлаждения двигателя и внутреннего пространства.


• Полная совместимость с чугунным фрезерным столом JET JRT-1C.

На что обратить внимание

• Короб предназначен для установки под фрезерный стол. Перед покупкой убедитесь, что ваш стол совместим по размерам и крепёжным отверстиям, особенно если он не от JET JRT-1C.


• Для эффективной работы системы требуется подключение к внешней системе пылеудаления с патрубками диаметром 63,5 мм (от упора) и 100 мм (общий отвод). Без неё стружка не будет удаляться.


• Вентиляционные шторки необходимо регулировать в зависимости от интенсивности работы фрезера. При длительном фрезеровании твёрдых пород дерева шторки должны быть открыты для предотвращения перегрева двигателя.


• Вес короба составляет 5,7 кг, что делает его достаточно лёгким для монтажа, но при этом устойчивым после установки.
