Станок ленточнопильный JET HVBS-912L 230B JRM80912M

Назначение и конструктивные особенности

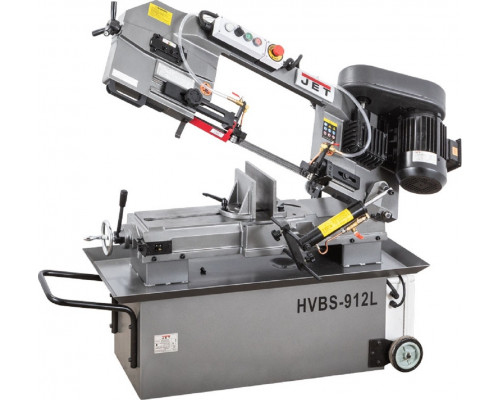

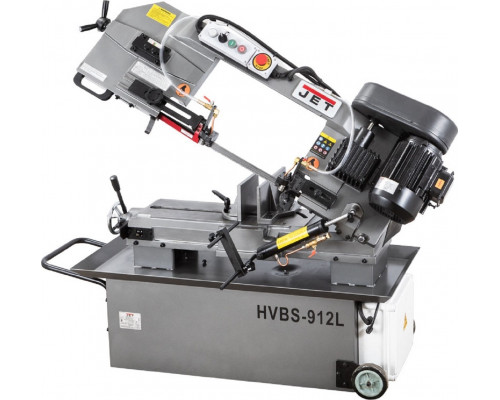

Ленточнопильный станок JET HVBS-912L 230 B (JRM80912M) представляет собой стационарную модель американского типа, ориентированную на серийное пиление металлических заготовок. Конструкция базируется на тяжелой литой консоли, что обеспечивает жесткость и устойчивость при обработке массивных деталей. Станок предназначен для выполнения прямых и угловых резов в условиях производственных мастерских, где требуется высокая повторяемость и точность. Модель рассчитана на работу с черными и цветными металлами, а также с нержавеющей сталью при условии использования соответствующего полотна.

Технические возможности и практические ограничения

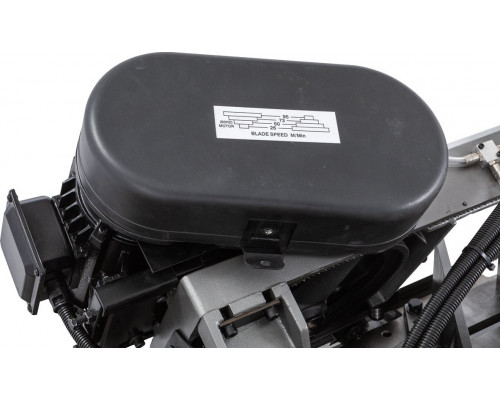

При пилении под прямым углом (90°) станок позволяет обрабатывать круглые заготовки диаметром до 229 мм и прямоугольные сечением до 178х305 мм. При повороте пильной рамы на 45° максимальный диаметр заготовки снижается до 150 мм, а прямоугольные профили ограничены сечением 127х150 мм. Эти параметры определяют реальную рабочую зону и должны учитываться при планировании раскроя. Пиление осуществляется на четырех фиксированных скоростях движения ленточного полотна: 26, 50, 73 и 95 м/мин. Переключение скоростей производится через ременную передачу, что позволяет подбирать режим резания в зависимости от твердости материала и типа полотна. Длина пильной ленты составляет 2655 мм, что является стандартным размером для данной категории станков.

Система подачи и управления резанием

Станок оснащен системой гидроразгрузки, которая обеспечивает плавное опускание тяжелой пильной рамы на заготовку. Скорость опускания регулируется гидроцилиндром, а прижимное усилие создается за счет собственного веса консоли – это исключает необходимость дополнительного механического нагружения. После завершения сквозного распила предусмотрено автоматическое отключение станка, что повышает безопасность при серийной работе. Управление осуществляется с пульта, расположенного на консоли; предусмотрена кнопка аварийной остановки.

Точность реза и оснастка

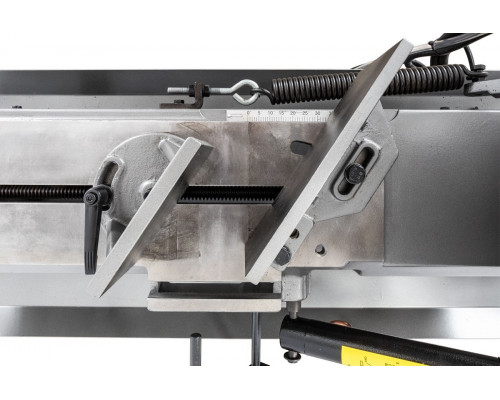

Качество пиления обеспечивается регулируемыми направляющими ленточного полотна, которые оснащены блоком подшипников и твердосплавными сухарями. Эти элементы фиксируют полотно строго перпендикулярно поверхности заготовки, предотвращая его увод в сторону и вибрацию. Передние и задние направляющие регулируются отдельно, что позволяет настраивать станок под конкретную форму и диаметр детали. Механические тиски оснащены поворотными губками, которые могут фиксироваться под углом до 45°, что упрощает установку заготовок для угловых резов. Для серийных работ предусмотрен регулируемый концевой упор, позволяющий быстро повторять одинаковые по длине заготовки. Натяжение пильной ленты осуществляется маховиком, расположенным в левой торцевой части консоли; для контроля усилия натяжения используется тензометр.

Система охлаждения и сбор отходов

В зону резания подается смазочно-охлаждающая жидкость (СОЖ), что снижает трение, отводит тепло и улучшает качество поверхности реза. Станок оснащен встроенной системой подачи СОЖ, размещенной в подставке. Для сбора стружки и отработанной жидкости предусмотрен поддон. Это позволяет поддерживать чистоту рабочего места и продлевает срок службы пильной ленты.

Преимущества модели

• Тяжелая литая консоль и жесткая конструкция для стабильной работы с крупными заготовками.


• Гидравлическая система плавного опускания пильной рамы с регулировкой скорости.


• Четыре скорости резания для адаптации к различным материалам и типам полотна.


• Регулируемые направляющие с твердосплавными сухарями и подшипниками для точного перпендикулярного реза.


• Поворотные губки тисков до 45° и регулируемый концевой упор для серийных операций.


• Автоматическое отключение после завершения распила.


• Встроенная система подачи СОЖ и поддон для сбора стружки.

На что обратить внимание

• Станок требует подключения к однофазной сети напряжением 230 В и потребляет мощность 1,1 кВт – убедитесь в наличии подходящей розетки с заземлением.


• Вес станка составляет 190 кг, что требует прочного и ровного основания для установки; перемещение возможно только с помощью подъемного оборудования.


• Максимальный диаметр заготовки при пилении под углом 45° ограничен 150 мм – это важно учитывать при планировании угловых резов.


• Скорость резания переключается механически через ременную передачу – для смены режима требуется остановка станка и ручная перестановка ремня.


• Для работы с нержавеющей сталью или твердыми сплавами может потребоваться пильная лента с соответствующим шагом и типом зубьев.


• Система подачи СОЖ требует регулярной очистки и замены жидкости для предотвращения засорения и коррозии.


• Перед началом работы обязательно проверяйте натяжение пильной ленты с помощью тензометра – недостаточное натяжение приводит к уводу полотна и снижению точности.

Комплектация

• Станок ленточнопильный JET HVBS-912L 230 B (JRM80912M).


• Подставка со встроенной системой подачи СОЖ.


• Поддон для сбора стружки и отработанной жидкости.


• Пильная лента (предустановлена).


• Механические тиски с поворотными губками.


• Регулируемые направляющие ленточного полотна.


• Тензометр для контроля натяжения.


• Пульт управления с кнопкой аварийной остановки.


• Регулируемый концевой упор.
