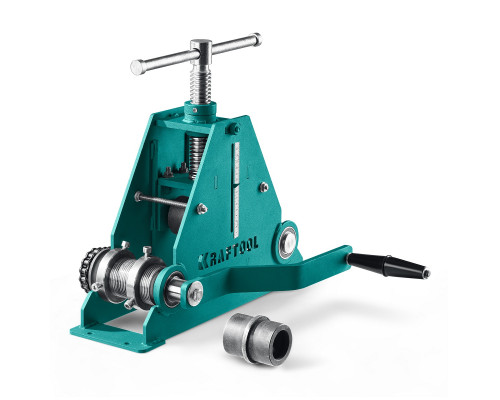

Станок профилегибочный KRAFTOOL CB-60 23630-60

Назначение и сфера применения

Станок профилегибочный KRAFTOOL CB-60 23630-60 представляет собой ручной цепной механизм для холодной гибки металлических профилей. Он предназначен для придания криволинейной формы прямоугольным и квадратным профильным трубам, полнотелым пруткам, стальным полосам и другим сортовым изделиям. Оборудование ориентировано на профессиональное использование в мастерских, на стройплощадках и в производственных цехах, где требуется точный и повторяемый гиб элементов без нагрева. Отсутствие электрического привода (напряжение питания не требуется) делает станок полностью автономным и пригодным для работы в полевых условиях.

Конструктивные особенности и принцип работы

В основе станка лежит цепной привод, который обеспечивает равномерное перемещение заготовки через три рабочих ролика. Два ведущих ролика оснащены насечкой, что исключает проскальзывание материала в процессе прокатки. Все три ролика изготовлены из закалённой стали 40Х, что гарантирует их износостойкость при работе с твёрдыми металлами. Наличие семи закрытых подшипников в узлах качения снижает трение, повышает плавность хода и продлевает срок службы механизма. Один из роликов выполнен с ребордой (фланцем), что позволяет фиксировать заготовку по ширине и предотвращать её боковое смещение во время гибки.

Управление процессом осуществляется вручную за счёт вращения рукоятки, которая через цепную передачу передаёт усилие на два мощных приводных вала. Такая схема (X2 chain power) удваивает крутящий момент, позволяя обрабатывать заготовки с большим сечением без чрезмерных физических усилий. Для точного повторения одинаковых радиусов гиба на станке предусмотрена шкала повторяемости — она позволяет фиксировать положение роликов и возвращаться к нему при серийной работе.

Практические возможности и ограничения

Станок KRAFTOOL CB-60 подходит для гибки профильных труб, полнотелых прутков и стальных полос. Благодаря цепному приводу и закалённым роликам он способен работать с материалами средней и высокой твёрдости. Однако важно учитывать, что максимальное сечение заготовки ограничено конструкцией роликов и прочностью привода — для точного определения пределов гибки необходимо ориентироваться на техническую документацию производителя. Оборудование не требует подключения к электросети, что является преимуществом при удалённой работе, но при этом все операции выполняются вручную, что накладывает ограничения по скорости и физической нагрузке.

Габариты станка (460x380x200 мм) и вес 25 кг делают его относительно компактным для профессионального оборудования, но при этом достаточно массивным для устойчивости во время работы. Для стационарного использования рекомендуется закреплять станок на верстаке или раме, чтобы исключить смещение при прокатке длинных заготовок.

Преимущества модели

• Цепной привод с двумя мощными валами обеспечивает высокий крутящий момент и равномерную подачу материала.


• Три закалённых ролика из стали 40Х устойчивы к износу и деформации при работе с твёрдыми металлами.


• Ведущие ролики с насечкой предотвращают проскальзывание заготовки, что повышает точность гиба.


• Семь закрытых подшипников снижают трение и увеличивают ресурс механизма без необходимости частого обслуживания.


• Ролик с ребордой фиксирует заготовку по ширине, исключая её боковое смещение.


• Шкала повторяемости позволяет быстро выставлять одинаковый радиус для серийных деталей.


• Полная автономность — работа без электричества, что удобно на выездных объектах.

На что обратить внимание

• Станок не имеет электрического привода — все операции выполняются вручную, поэтому для обработки толстостенных профилей требуются физические усилия.


• Максимальное сечение и толщина стенки обрабатываемых профилей не указаны в характеристиках — перед покупкой уточните эти параметры в технической документации производителя.


• Для устойчивости при работе рекомендуется жёстко закреплять станок на верстаке или станине, так как вес 25 кг может быть недостаточным для удержания при прокатке длинных заготовок.


• Станок предназначен для холодной гибки методом прокатки — не подходит для резки, штамповки или других видов обработки металла.


• Комплектация поставки (наличие рукоятки, ключей, смазки) не указана — уточняйте её при приобретении.
