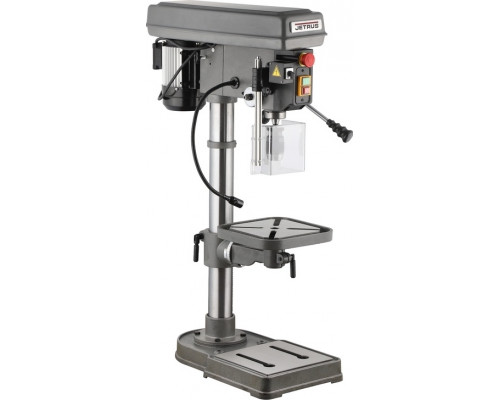

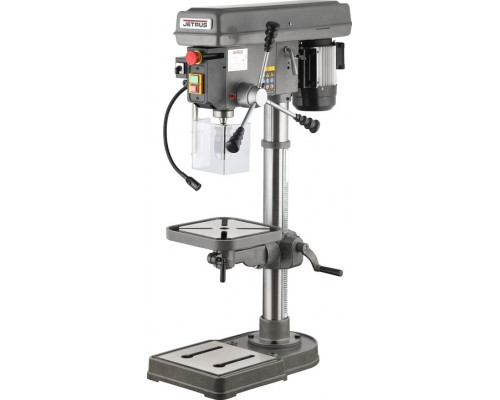

Станок сверлильный JET JDP-15LT по металлу, 400В JRM215LT

Назначение и область применения

Станок сверлильный JET JDP-15LT JRM215LT — это профессиональная модель промышленной серии, предназначенная для выполнения точных сверлильных операций в металле и других твердых материалах. Оборудование рассчитано на подключение к трехфазной сети 400 В, что обеспечивает стабильную работу в условиях мастерских, производственных участков и сервисных центров. Благодаря мощному асинхронному двигателю и жесткой конструкции, станок подходит для серийного изготовления деталей, где требуется высокая повторяемость результатов и долговечность без потери точности.

Конструкция и рабочие возможности

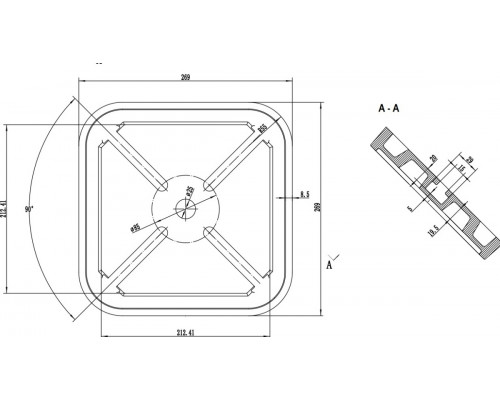

Основание станка выполнено из качественного чугуна с размерами 520x310 мм, оснащено параллельными пазами шириной 18 мм для надежной фиксации заготовок струбцинами или прижимными устройствами. Колонна диаметром 73 мм с зубчатой рейкой обеспечивает плавное вертикальное перемещение рабочего стола. Сам стол размером 270x270 мм также чугунный, с четырьмя Т-образными пазами шириной 15 мм, расположенными крест-накрест. Это позволяет гибко закреплять детали различной формы и конфигурации. Стол можно поворачивать вокруг колонны на 360° и наклонять вправо/влево в пределах ±45°, что расширяет возможности обработки под углом.

Максимальное расстояние от шпинделя до основания составляет 690 мм, а до стола — 465 мм, что дает достаточный запас для работы с высокими заготовками или использования дополнительных приспособлений. Ход пиноли шпинделя равен 80 мм, что позволяет сверлить отверстия значительной глубины за один проход. Для контроля глубины на лимбе предусмотрена миллиметровая шкала и стопорный винт, фиксирующий ход пиноли.

Скоростные характеристики и управление

Станок оснащен 12-ступенчатой коробкой скоростей, диапазон частоты вращения шпинделя составляет от 230 до 2550 об/мин. Переключение скоростей осуществляется с помощью клиноременной передачи через шкивную группу. Широкий диапазон позволяет подбирать оптимальный режим резания для разных диаметров сверл (от 1 до 16 мм) и типов обрабатываемых материалов. На передней панели расположен переключатель реверса, что удобно для нарезания резьбы метчиками или извлечения застрявшего инструмента.

Управление станком продумано с точки зрения безопасности: запуск шпинделя осуществляется зеленой кнопкой, остановка — красной. Для экстренного отключения предусмотрен красный грибковый выключатель. Под кожухом ременной передачи установлен концевой датчик, блокирующий включение станка при открытой крышке. Прозрачный защитный экран с концевым выключателем предотвращает доступ к вращающемуся инструменту. Станок оснащен лампой местного освещения на гибком держателе, что позволяет направлять свет точно в зону резания.

Преимущества модели

• Высокая жесткость и виброустойчивость благодаря массивному чугунному основанию и колонне диаметром 73 мм.


• 12 скоростей вращения шпинделя с широким диапазоном (230–2550 об/мин) для работы с различными материалами и диаметрами сверл.


• Наличие реверса для нарезания резьбы и извлечения инструмента.


• Удобная система фиксации и наклона стола (360° поворот, ±45° наклон) для обработки под углом.


• Комплексная система безопасности: защитный экран с выключателем, блокировка при открытой крышке, аварийная кнопка.


• Встроенная лампа местного освещения для точной работы в условиях недостаточного света.


• Асинхронный двигатель, рассчитанный на длительную эксплуатацию в промышленном режиме.

На что обратить внимание

• Станок предназначен для подключения к трехфазной сети напряжением 400 В. Убедитесь, что в вашей мастерской или на производственном участке есть соответствующее электроснабжение.


• Максимальный диаметр сверления по металлу составляет 16 мм. Для работы с более крупным инструментом (например, коронками или зенкерами) возможности станка ограничены.


• Станок не оснащен системой подачи СОЖ (смазочно-охлаждающей жидкости). При интенсивной обработке металла потребуется использовать ручное охлаждение или внешнюю систему.


• Лазерный целеуказатель отсутствует — точность позиционирования достигается за счет разметки и визуального контроля через защитный экран.


• Вес станка (59 кг без упаковки) требует устойчивого основания или прочного верстака. Рекомендуется дополнительно закрепить его на рабочей поверхности.

Комплектация

• Лампа местного освещения: 1 шт.


• Инструкция по эксплуатации: 1 шт.


• Защитный экран: 1 шт.


• Быстрозажимной сверлильный патрон 1-16 мм / В16: 1 шт.
