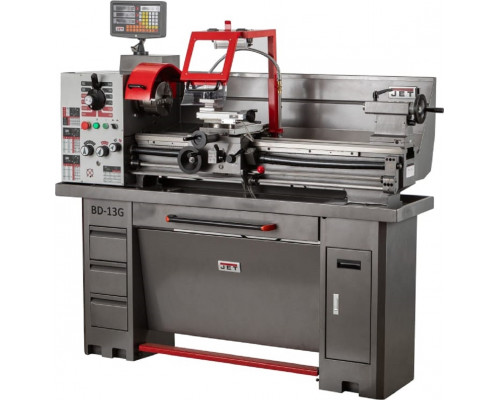

Станок токарный по металлу JET BD-13G, 400 В, JRM113T

Токарный станок JET BD-13G: универсальное решение для профессиональной обработки металла

JET BD-13G — это токарно-винторезный станок, рассчитанный на интенсивную работу в условиях мастерских, автосервисов, учебных заведений и небольших производств. Модель представляет собой наиболее оснащенный вариант в линейке бытовых станков JET, сочетающий увеличенную рабочую зону с возможностями, характерными для промышленного оборудования. Станок предназначен для обработки черных и цветных металлов, включая точение, растачивание, подрезку торцов, сверление и нарезание резьб.

Конструкция и точность обработки

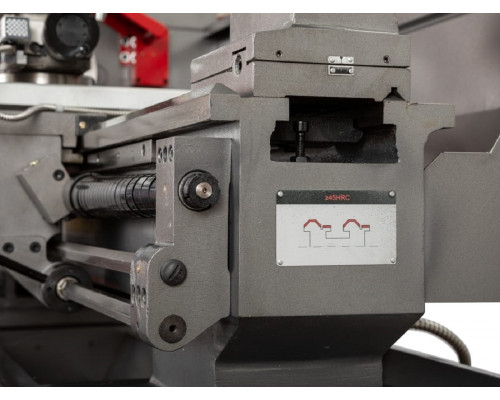

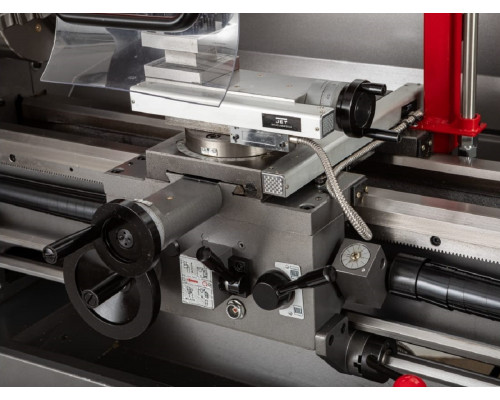

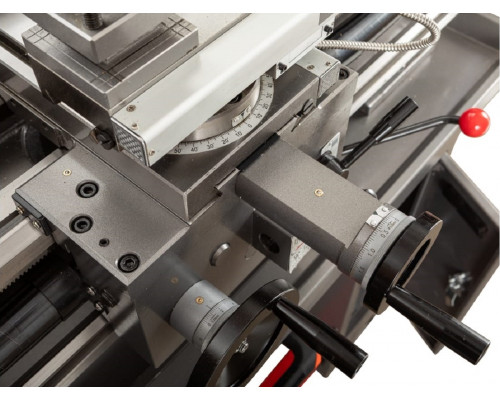

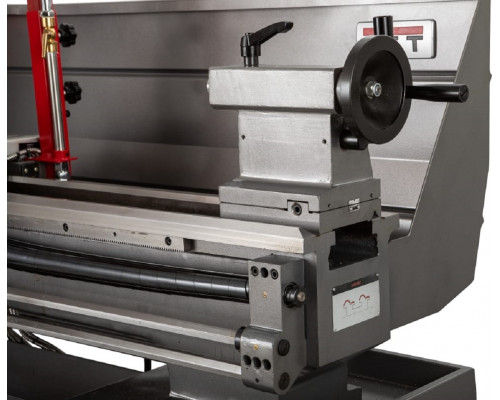

Основой станка служит массивная чугунная станина с закаленными и отшлифованными направляющими. Такая конструкция обеспечивает высокую жесткость и гасит вибрации, что критически важно для получения чистовой обработки и сохранения геометрии деталей. Станок соответствует классу точности «Н» (нормальная точность по ГОСТ 18097), где биение шпинделя не превышает 0,015 мм. Это позволяет выполнять работы с приемлемой для большинства ремонтных и производственных задач точностью. Задняя бабка имеет регулировку смещения, что дает возможность протачивать длинные конусы, а поворотный суппорт малой продольной подачи — обрабатывать короткие конусы.

Рабочие возможности и практический смысл параметров

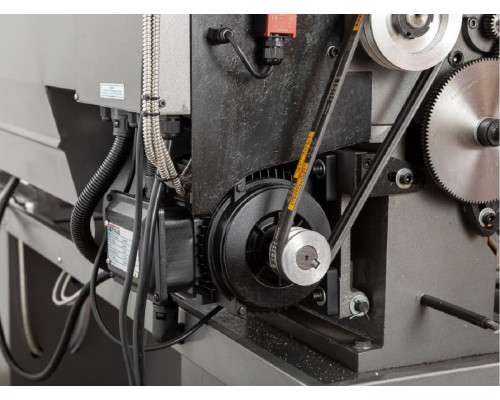

Станок позволяет обрабатывать детали диаметром до 330 мм над станиной и до 205 мм над суппортом. Расстояние между центрами составляет 1000 мм, что определяет максимальную длину заготовки, которую можно закрепить в центрах. Проходное отверстие шпинделя диаметром 38 мм ограничивает размер прутка, который может проходить через шпиндель. Ход поперечного суппорта в 185 мм и ход пиноли задней бабки в 85 мм дают достаточный запас для большинства типовых операций. Двигатель мощностью 1,8 кВт (трехфазный, 400 В) обеспечивает стабильную работу при снятии стружки с черных металлов в течение полного рабочего дня без перегрева.

Скоростные режимы и резьбонарезание

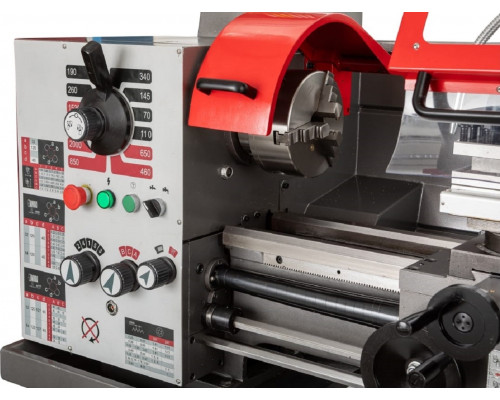

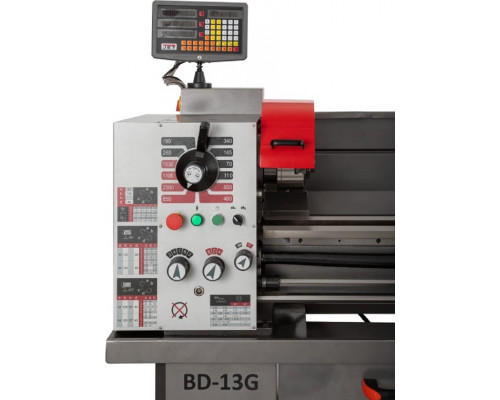

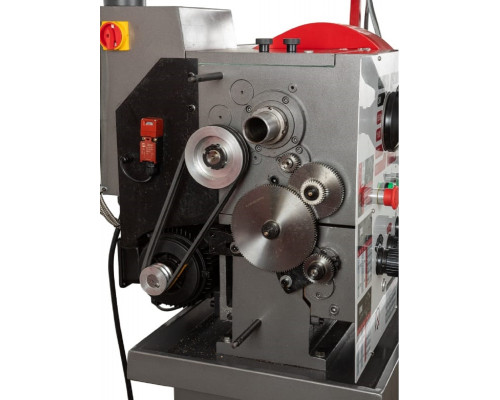

Шпиндель имеет 12 фиксированных скоростей в диапазоне от 75 до 2000 об/мин. Низкие обороты (75-200 об/мин) применяются для нарезания резьб и обработки крупных заготовок, средние (300-800 об/мин) — для чернового точения, высокие (1000-2000 об/мин) — для чистовой обработки и работы с мелкими деталями. Станок оснащен коробкой подач, которая обеспечивает 15 типов автоматических продольных и поперечных подач, а также позволяет нарезать 18 видов метрических и 13 видов дюймовых резьб. Предусмотрена возможность нарезания как правой, так и левой резьбы, что расширяет технологические возможности. Для удобства при нарезании длинных резьб в комплекте идет резьбоуказатель.

Оснащение и удобство работы

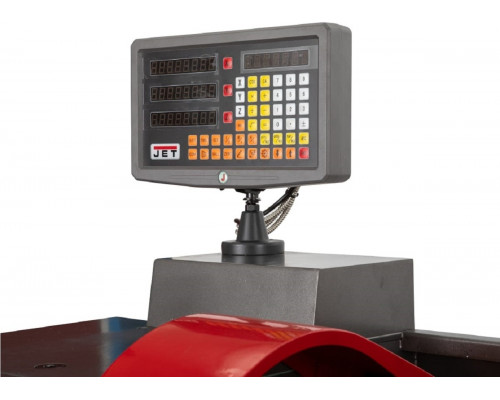

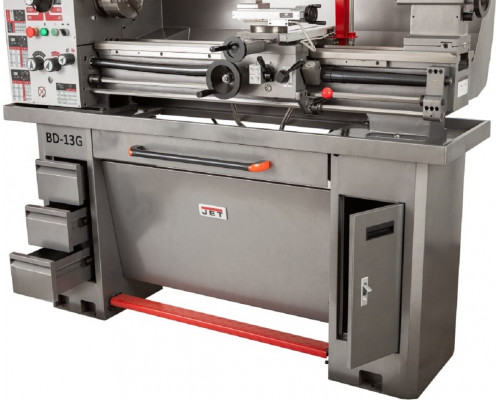

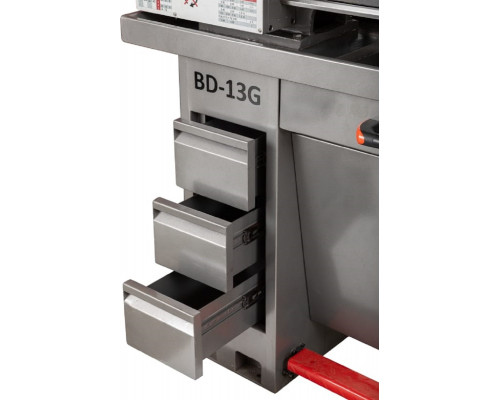

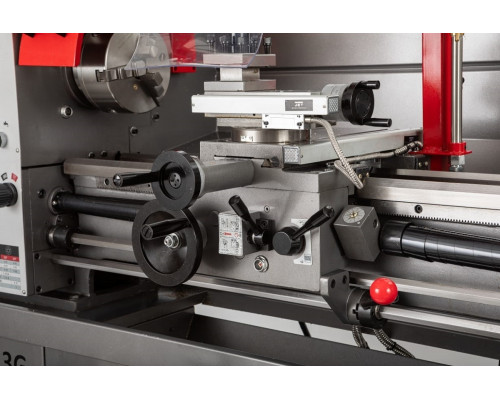

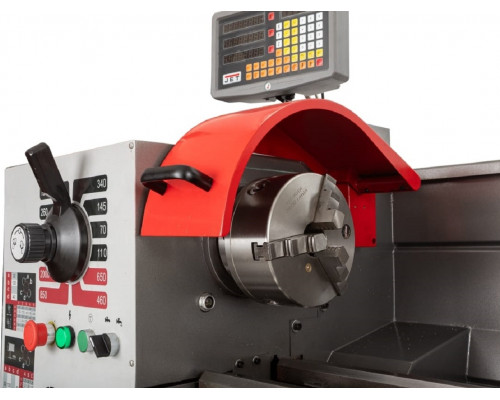

Станок поставляется в расширенной комплектации, включающей устройство цифровой индикации (УЦИ) с линейками по трем осям. Это упрощает контроль размеров и снижает вероятность ошибок при обработке. Ножной тормоз позволяет быстро останавливать шпиндель, что повышает безопасность и ускоряет смену заготовок. Защитный экран суппорта с регулировкой защищает оператора от стружки и СОЖ. Станок уже оснащен системой подачи смазочно-охлаждающей жидкости (СОЖ), что необходимо при работе с большинством металлов. Подставка с выдвижными ящиками и поддоном для стружки входит в комплект поставки (отдельно от станка), что упрощает организацию рабочего места.

Преимущества модели

• Увеличенная рабочая зона (диаметр над станиной 330 мм, расстояние между центрами 1000 мм) для обработки крупных деталей.


• Высокая жесткость конструкции благодаря массивной чугунной станине с закаленными направляющими.


• Широкий набор скоростей (12 ступеней, 75-2000 об/мин) и возможность нарезания метрических и дюймовых резьб.


• УЦИ по трем осям в базовой комплектации для точного контроля размеров.


• Ножной тормоз и система подачи СОЖ для безопасной и эффективной работы.


• Регулировка задней бабки для проточки конусов и наличие резьбоуказателя.

На что обратить внимание

• Станок требует подключения к трехфазной сети напряжением 400 В. Для использования в бытовых условиях с однофазной сетью потребуется преобразователь частоты или фаз, что необходимо учесть при выборе места установки.


• Вес станка составляет 480 кг, а в упаковке — 540 кг. Для транспортировки и установки потребуется погрузочная техника и ровный бетонный пол, способный выдержать такую нагрузку.


• Габариты станка (1830x760x1660 мм) требуют достаточного пространства в мастерской с учетом доступа к задней бабке и суппорту.


• Проходное отверстие шпинделя (38 мм) ограничивает диаметр прутка, который можно обрабатывать без дополнительных приспособлений.


• Подставка поставляется отдельно от станка, что необходимо учитывать при получении и сборке.

Комплектация

• Станок токарный JET BD-13G.


• Подставка с выдвижными ящиками и поддоном для стружки (поставляется отдельно).


• Устройство цифровой индикации (УЦИ) с линейками по трем осям.


• Ножной тормоз.


• Регулируемый защитный экран суппорта.


• Система подачи СОЖ.


• Подвижный и неподвижный люнеты.


• Резьбоуказатель.


• Переходная втулка.


• Набор инструмента.


• Лампа освещения рабочей зоны.
