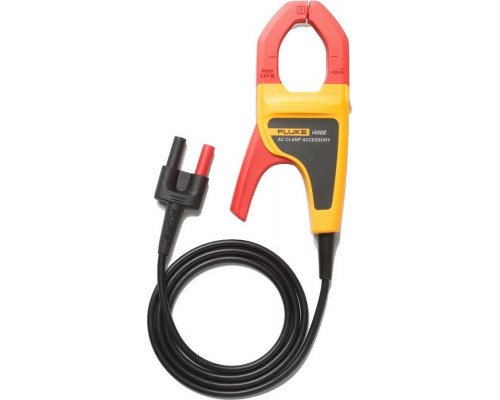

Токовые клещи Fluke i400E 4377917

Что такое Fluke i400E и как он работает

Токовые клещи Fluke i400E (артикул 4377917) — это измерительный аксессуар, который расширяет возможности мультиметра для бесконтактного измерения переменного тока. Устройство выполнено в формате компактных клещей, которые охватывают проводник и преобразуют силу тока в напряжение на выходе. Это позволяет измерять ток до 400 А без разрыва цепи и без непосредственного контакта с токоведущими частями, что упрощает диагностику в электрощитах, на вводах питания и в промышленном оборудовании.

Совместимость и особенности подключения

Модель i400E разработана для работы с мультиметрами, поддерживающими вход переменного напряжения в диапазоне милливольт. Она совместима с портативными цифровыми мультиметрами Fluke 101, 106 и 107, а также с большинством других мультиметров Fluke, оснащённых закрытыми штекерами типа «банан» с шагом 19,05 мм. При подключении к прибору, который имеет режим измерения мВ переменного тока, клещи преобразуют ток в напряжение по формуле 1 мВ на 1 А. Это означает, что показания мультиметра в милливольтах напрямую соответствуют току в амперах — например, 100 мВ на дисплее соответствуют 100 А в проводнике.

Практические возможности и ограничения

Fluke i400E предназначен исключительно для измерения переменного тока (AC) с максимальным значением 400 А. Выходной сигнал составляет 1 мВ/А, что обеспечивает простоту снятия показаний без дополнительных расчётов. Устройство не требует разрыва электрической цепи — достаточно охватить клещами один изолированный проводник. При этом важно учитывать, что для корректных измерений необходимо размещать проводник в центре раскрытых губок клещей, а также избегать одновременного охвата нескольких проводников (фазы и нуля), так как это приведёт к взаимной компенсации токов и нулевым показаниям.

Конструкция и удобство использования

Клещи имеют компактные габариты: длина 146 мм, ширина 62 мм и высота 34 мм при весе всего 0,15 кг. Такая конструкция делает их удобными для работы в ограниченном пространстве — например, в распределительных щитах с плотной компоновкой проводов. Небольшой вес и эргономичная форма снижают утомляемость при длительной диагностике. Устройство поставляется без дополнительных аксессуаров в комплекте, поэтому для подключения к мультиметру потребуются стандартные измерительные провода с разъёмами типа «банан».

На что обратить внимание при выборе

Перед использованием убедитесь, что ваш мультиметр поддерживает измерение переменного напряжения в диапазоне до 400 мВ (поскольку 400 А на выходе дадут 400 мВ). Fluke i400E не предназначен для измерения постоянного тока (DC) — это строго AC-аксессуар. Также важно помнить, что точность измерений зависит от правильного положения проводника в губках и отсутствия внешних магнитных полей. Модель ориентирована на профессиональную эксплуатацию при обслуживании электроустановок, диагностике цепей переменного тока и контроле нагрузки на линиях.
