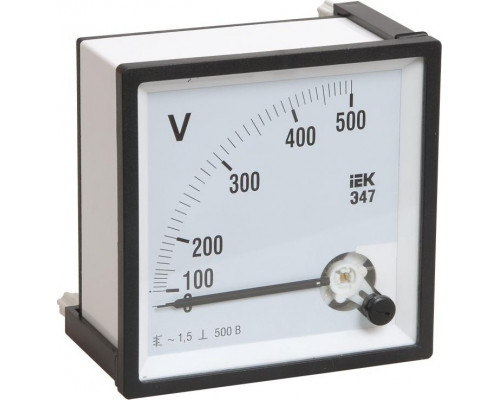

Вольтметр IEK Э47 72х72 мм 500В IPV10-6-0500-E

Назначение и область применения

Вольтметр IEK Э47 (модель IPV10-6-0500-E) — это аналоговый электромагнитный прибор, предназначенный для измерения напряжения в цепях переменного тока. Устанавливается в низковольтные комплектные устройства (щиты, шкафы, пульты) на объектах жилого, коммерческого и промышленного назначения. Модель рассчитана на работу в сетях с номинальным напряжением до 500 В, что охватывает стандартные однофазные (220 В) и трёхфазные (380 В) системы без необходимости применения дополнительных трансформаторов напряжения.

Конструктивные особенности и принцип работы

Прибор выполнен по электромагнитной системе: внутри круглой катушки расположены подвижный и неподвижный сердечники. При протекании тока через обмотку создаётся магнитное поле, которое намагничивает оба сердечника. Одноимённые полюса отталкиваются, заставляя подвижный сердечник поворачивать ось со стрелкой. Такая конструкция обеспечивает устойчивость к перегрузкам и простоту конструкции. Для снижения влияния внешних магнитных полей катушка и сердечники закрыты металлическим экраном.

Практический смысл ключевых параметров

• Класс точности 1.5: допустимая погрешность измерения составляет ±1,5% от конечного значения шкалы. Для модели на 500 В это означает отклонение до ±7,5 В. Этого достаточно для контроля напряжения в распределительных щитах, где не требуется высокая метрологическая точность (например, для лабораторных или калибровочных задач).


• Диапазон измерения 0–500 В: шкала прибора проградуирована от нуля до 500 В. При подключении к сети 380 В стрелка будет отклоняться примерно на 76% шкалы, что обеспечивает наглядное визуальное считывание показаний. Подключать прибор к цепям с напряжением выше 500 В без внешнего трансформатора напряжения нельзя — это приведёт к выходу из строя.


• Габариты 72х72 мм: стандартный посадочный размер для щитовых приборов. Вырез в панели — квадрат 68х68 мм (под ключ 72 мм). Прибор подходит для установки в типовые электрощиты, где используются аналогичные по размеру модули.

Особенности подключения и эксплуатации

Вольтметр подключается непосредственно к измеряемой цепи (параллельно нагрузке). Для однофазной сети достаточно двух проводов — фаза и ноль. Для трёхфазной сети обычно используют один прибор с переключателем для поочерёдного контроля напряжения на каждой фазе, либо устанавливают три отдельных вольтметра. Прибор не требует внешнего питания — работает за счёт энергии измеряемого сигнала. Корпус имеет степень защиты IP40 (со стороны лицевой панели), что допускает эксплуатацию в сухих отапливаемых помещениях без риска попадания брызг и пыли.

Совместимость и ограничения

• Предназначен только для цепей переменного тока частотой 50 Гц. Для измерения постоянного напряжения использовать нельзя — это приведёт к ошибке показаний или повреждению.


• Не имеет цифрового выхода, интерфейсов связи или возможности дистанционной передачи данных. Это чисто аналоговый индикатор для визуального контроля.


• В комплект поставки входит только сам прибор. Клеммы, крепёжные элементы, переключатели и соединительные провода приобретаются отдельно.

На что обратить внимание при выборе

Если требуется контролировать напряжение в сети 220/380 В с приемлемой точностью для бытовых или промышленных щитов — модель IEK Э47 500 В подходит. Для точных измерений (например, при настройке оборудования) лучше выбрать прибор класса 0.5 или цифровой вольтметр. При установке в щит убедитесь, что глубина монтажа (93 мм) позволяет разместить прибор внутри шкафа без помех для других компонентов. Для сетей с напряжением выше 500 В потребуется трансформатор напряжения с соответствующим коэффициентом трансформации.
