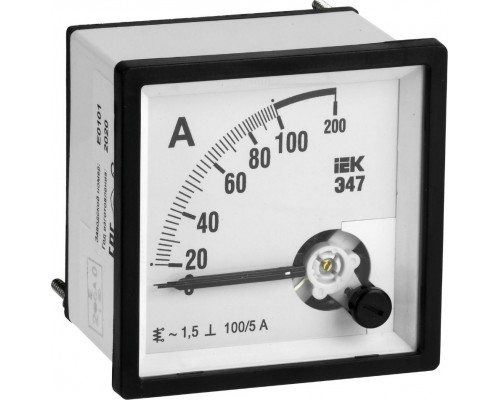

Амперметр IEK Э47 72х72 мм 100/5А IPA10-6-0100-E

Назначение и область применения

Амперметр IEK Э47 72х72мм 100/5А IPA10-6-0100-E — это аналоговый электромагнитный измерительный прибор, предназначенный для контроля силы тока в цепях переменного тока. Модель рассчитана на работу в низковольтных комплектных устройствах (НКУ), распределительных щитах и на производственных объектах. Основная задача прибора — визуальное отображение текущего значения тока в диапазоне от 0 до 100 А, что позволяет оперативно оценивать нагрузку на оборудование и выявлять отклонения в работе сети.

Конструкция и принцип действия

Прибор использует электромагнитную систему измерения. Внутри корпуса расположена катушка с двумя сердечниками — неподвижным и подвижным. При протекании тока через катушку создается магнитное поле, которое намагничивает оба сердечника. Одноименные полюса отталкиваются, заставляя подвижный сердечник поворачивать ось со стрелкой. Металлический экран защищает измерительный механизм от внешних магнитных полей, что обеспечивает стабильность показаний в условиях промышленных помещений.

Ключевые характеристики и их практический смысл

Модель имеет класс точности 1.5, что означает допустимую погрешность измерений в пределах ±1.5% от конечного значения шкалы. Для диапазона 0–100 А это составляет до 1.5 А. Такой точности достаточно для большинства задач мониторинга в распределительных сетях жилых, коммерческих и производственных объектов, где не требуется прецизионный контроль.

Прибор рассчитан на работу с трансформаторами тока с номинальным вторичным током 5 А. Это означает, что амперметр подключается не напрямую к силовой цепи, а через измерительный трансформатор. Прямое подключение к сети 100 А невозможно — требуется использовать внешний трансформатор тока с коэффициентом трансформации, соответствующим первичному току (например, 100/5 А).

Габариты корпуса 72х72 мм соответствуют стандартному посадочному окну для щитовых приборов. Глубина монтажа — 86 мм, что важно учитывать при установке в ограниченном пространстве распределительного щита.

Соответствие стандартам и реестрам

Амперметр внесен в Государственный реестр средств измерений, что подтверждает его соответствие требованиям ГОСТ 30012.1, 8711, 22261, а также ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3. Прибор изготовлен по техническим условиям ТУ 4223-023-18461115-2008. Наличие сертификата об утверждении типа средств измерений позволяет использовать его в системах, где требуется официально подтвержденная точность показаний (например, при учете электроэнергии или контроле технологических процессов).

Особенности эксплуатации и ограничения

Прибор предназначен исключительно для цепей переменного тока. Для измерения постоянного тока он не подходит. Подключение амперметра должно выполняться через трансформатор тока с номинальным вторичным током 5 А. При выборе трансформатора необходимо убедиться, что его коэффициент трансформации соответствует максимальному току измеряемой линии (например, 100/5 А для данной модели).

Установка прибора требует соблюдения полярности подключения вторичной обмотки трансформатора тока. Размыкание вторичной цепи при наличии тока в первичной обмотке недопустимо — это может привести к выходу из строя трансформатора и поражению электрическим током.

Прибор поставляется без трансформатора тока. В комплект входит только сам амперметр. Для монтажа потребуется приобрести трансформатор тока отдельно, с учетом параметров сети и требуемого диапазона измерений.

Упаковка и транспортировка

Габариты упаковки: ширина 89 мм, высота 88 мм, глубина 86 мм. Вес прибора в упаковке — 0.21 кг. Компактные размеры и небольшой вес упрощают транспортировку и хранение, однако при монтаже следует учитывать хрупкость стеклянного корпуса и стрелочного механизма.
