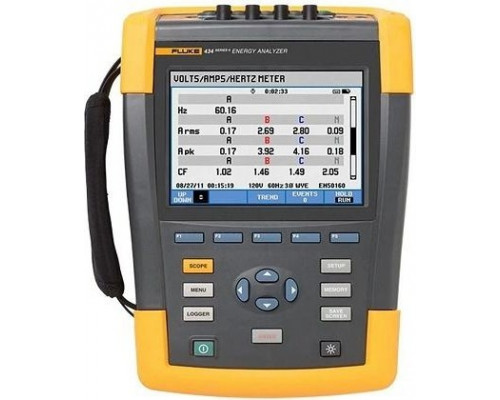

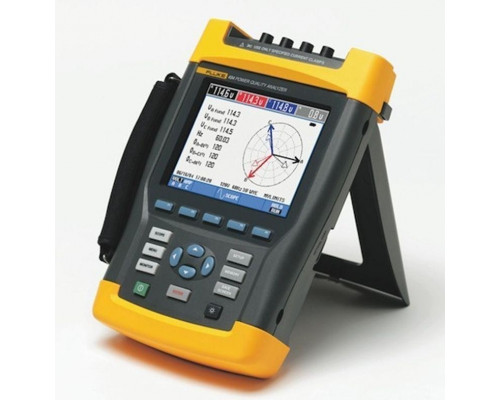

Анализатор качества электроэнергии Fluke 434-II/RU

Назначение и область применения

Fluke 434-II/RU — это портативный трехфазный анализатор качества электроэнергии, предназначенный для профессионального мониторинга, регистрации и анализа параметров электрических сетей. Модель ориентирована на инженеров-энергетиков, специалистов по обслуживанию промышленного оборудования и электромонтажников, которым требуется выявлять нестабильность питания, потери энергии и гармонические искажения в распределительных щитах, на вводах зданий или в цеховых сетях. Прибор позволяет оценивать соответствие параметров сети стандартам EN 50160 и проводить углубленную диагностику без отключения оборудования.

Ключевые возможности и практическая польза

Устройство совмещает функции осциллографа, регистратора и анализатора гармоник. Среди основных сценариев использования:

• Калькулятор потерь энергии — позволяет количественно оценить потери в кабелях и трансформаторах, вызванные несимметрией нагрузки или гармониками. Это помогает рассчитать экономический эффект от установки фильтров или перераспределения нагрузки.


• Устранение неполадок в реальном времени — отображение форм сигналов, векторных диаграмм и событий (провалы, выбросы, прерывания) с временной привязкой. Полезно при поиске причин сбоев в работе чувствительного оборудования.


• Автоматический анализ тенденций — прибор самостоятельно строит тренды по выбранным параметрам (напряжение, ток, мощность, THD) за заданный период, выявляя ухудшение качества сети без ручной настройки.


• Просмотр графиков и генерация отчетов — встроенная память и ПО позволяют формировать детальные отчеты для протоколов проверки или отчетности перед руководством.

Время работы от аккумулятора (до 7 часов в режиме регистрации) дает возможность проводить длительные измерения в удаленных точках без подключения к сети.

Особенности конструкции и эксплуатации

Анализатор выполнен в прочном корпусе с размерами 265x190x70 мм и весом 2.1 кг, что делает его удобным для переноски и работы в полевых условиях. Рабочий диапазон температур от 0 до +50 °C накладывает ограничение: прибор не предназначен для эксплуатации при отрицательных температурах (например, на неотапливаемых складах или улице зимой). При планировании измерений в холодных помещениях необходимо предусмотреть предварительный прогрев или использовать альтернативные решения.

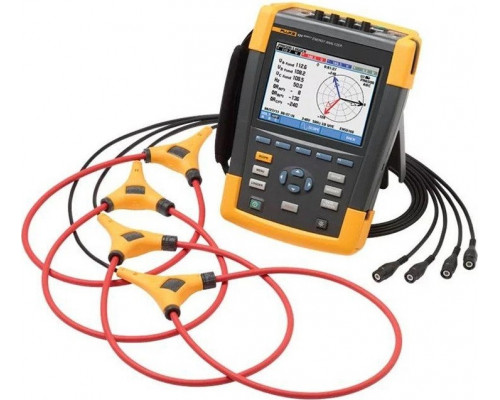

Комплектация включает четыре гибких токовых клещей i430flex-TF длиной 24 дюйма (около 610 мм), что позволяет охватывать проводники большого сечения или труднодоступные шины без разрыва цепи. Для подключения к сети используются измерительные провода TLS430 с зажимами-крокодилами и набор переходников под международные стандарты розеток. В комплект также входят зажимные клещи WC100 с цветовой маркировкой для идентификации фаз и региональные ярлыки — это упрощает маркировку проводов при многократных измерениях.

Комплектация и ограничения

В базовый набор входит все необходимое для начала работы: футляр, аккумулятор, адаптер питания BC430, USB-кабель для связи с ПК и SD-карта для хранения данных. Обратите внимание: в комплекте нет жесткого кейса для транспортировки (только мягкий футляр), а также отсутствуют дополнительные аккумуляторы для длительных автономных сессий. При необходимости регистрации более 7 часов потребуется внешнее питание или запасная батарея (приобретается отдельно).

Вес в упаковке указан как 1 кг — это значение относится только к массе самого прибора без аксессуаров и футляра; полный комплект весит около 2.1 кг (как указано в характеристиках).

На что обратить внимание при выборе

Модель 434-II/RU является промежуточной в линейке Fluke 430 Series II: она поддерживает все базовые функции анализа качества электроэнергии, но не включает расширенные возможности старших версий (например, анализ мерцания света или запись переходных процессов с высоким разрешением). Если ваши задачи ограничены мониторингом гармоник, несимметрии и потерь энергии — этой модели достаточно. Для более глубокой диагностики (например, проверка flicker или регистрация микросекундных импульсов) стоит рассмотреть Fluke 435-II/RU.

Учитывайте также, что прибор работает только от встроенного аккумулятора или сетевого адаптера — возможность питания от USB отсутствует. При длительных выездных измерениях рекомендуется иметь при себе полностью заряженный аккумулятор или источник питания 220 В.
