Анализатор качества электроэнергии Fluke 434 серии II 4116638

Назначение и ключевые возможности

Fluke 434 серии II — это портативный анализатор качества электроэнергии, предназначенный для профессиональной диагностики и сбора статистики в трёхфазных и однофазных сетях. Модель ориентирована на инженеров-энергетиков, специалистов по обслуживанию промышленного оборудования и электромонтажников, которым требуется не просто фиксация параметров сети, а инструмент для принятия решений: от поиска причин простоя до расчёта экономической эффективности энергосберегающих мероприятий.

Главное отличие этой версии — встроенный калькулятор потерь электроэнергии. Устройство переводит показатели качества (гармоники, дисбаланс фаз, реактивная мощность) в денежный эквивалент. Это позволяет не просто констатировать, что сеть «грязная», а оценить, сколько средств теряется из-за низкого качества энергии, и обосновать инвестиции в фильтры, компенсаторы или модернизацию распределительных щитов.

Практический смысл измерений

Прибор выполняет стандартные функции анализатора: регистрирует провалы и выбросы напряжения, переходные процессы, гармонические искажения (до 50-й гармоники), несимметрию фаз, частоту и мощность. Но ключевая ценность — в интерпретации данных. Вместо сырых чисел на экране отображаются тренды и графики, которые сразу показывают, где находится проблема: на вводе, в распределительном щите или в конкретном потребителе.

Функция «Оценка электроэнергии» позволяет сравнивать состояние сети до и после установки компенсирующих устройств. Это даёт объективный критерий: снизились ли потери, уменьшился ли нагрев кабелей, стабилизировалось ли напряжение. Для профилактики полезен автоматический анализ тенденций — прибор сам выявляет ухудшающиеся параметры, не дожидаясь аварии.

Конструктивные и эксплуатационные особенности

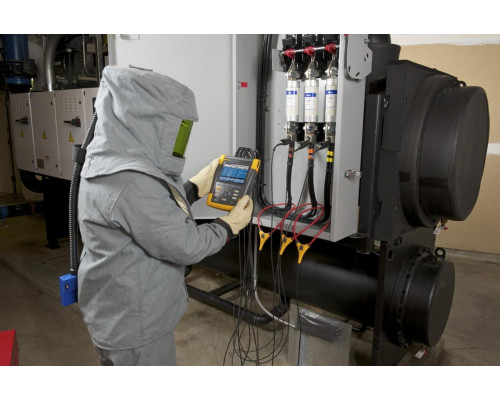

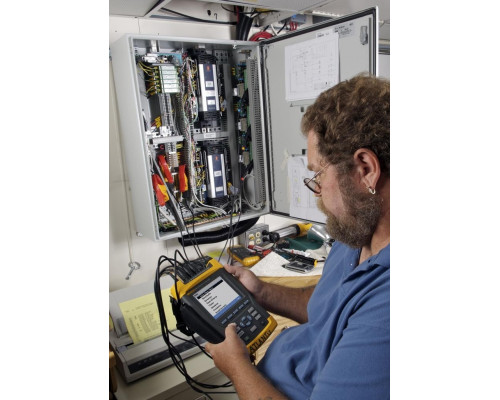

Корпус выполнен в ударопрочном исполнении, габариты 265x190x70 мм и вес 2,1 кг делают его удобным для переноски и работы в распределительных щитах, на производственных площадках и в полевых условиях. Рабочий диапазон температур от 0 до 50 °C — прибор рассчитан на использование в неотапливаемых помещениях и на улице под навесом, но не для экстремально холодных сред. Время автономной работы от аккумулятора достаточно для длительных сессий сбора данных, а возможность записи на SD-карту позволяет оставлять анализатор на объекте без подключения к ноутбуку.

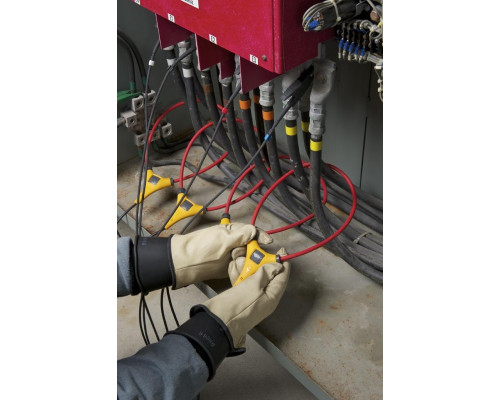

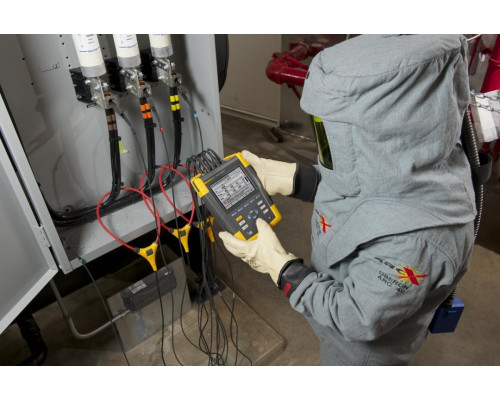

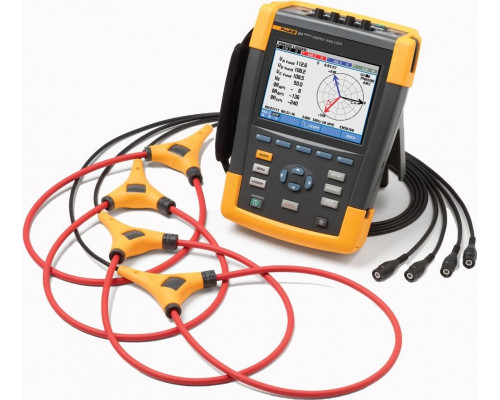

В комплекте идут четыре гибких токовых клещей i430flex-TF (длина 24 дюйма) — они охватывают проводники большого сечения и позволяют измерять ток без разрыва цепи. Наличие набора переходников с вилками международных образцов и зажимов «крокодил» делает прибор готовым к работе в разных типах сетей. Однако важно учитывать: анализатор не имеет встроенных жёстких токоизмерительных клещей — все измерения тока выполняются только через прилагаемые гибкие датчики. Для работы с шинами малого сечения или в стеснённых условиях может потребоваться дополнительная оснастка.

Ограничения и что важно знать при выборе

Fluke 434 II — это прибор для анализа качества электроэнергии, а не универсальный мультиметр или осциллограф. Он не предназначен для высокочастотных измерений (выше 50-й гармоники) и не заменяет регистратор переходных процессов с микросекундным разрешением. Также стоит учитывать, что для полноценного использования функций монетизации и оценки потерь требуется базовое понимание электротехники и умение настраивать параметры сети (тарифы, тип нагрузки).

При выборе модели обращайте внимание на комплектацию: в данном варианте присутствует карта памяти SD, USB-кабель для передачи данных и адаптер питания BC430. Отсутствие ПО для ПК в комплекте не критично, так как основные отчёты формируются на самом приборе, но для глубокого анализа и построения детализированных графиков может потребоваться отдельное программное обеспечение от Fluke. Анализатор поставляется в жёстком футляре, что упрощает транспортировку и хранение.
