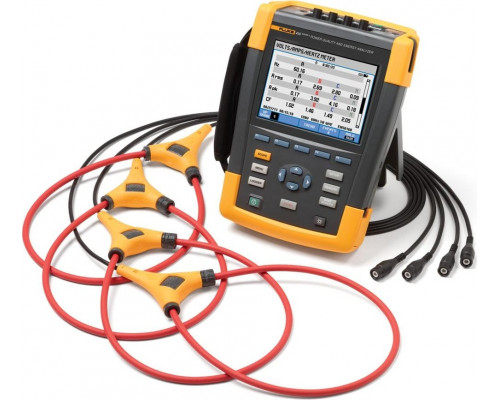

Анализатор качества электроэнергии Fluke 435 Series II

Профессиональный инструмент для анализа качества электроэнергии

Анализатор качества электроэнергии Fluke 435 серии II (модель 4116661) — это портативный прибор, предназначенный для углубленной диагностики и мониторинга параметров электрических сетей на промышленных объектах и в коммерческих зданиях. Устройство позволяет не только фиксировать отклонения, но и оценивать их финансовые последствия, что делает его незаменимым для энергоаудиторов, инженеров-электриков и специалистов по обслуживанию электроустановок. Модель ориентирована на работу с трехфазными системами и способна выявлять как очевидные, так и скрытые проблемы, влияющие на надежность и эффективность оборудования.

Ключевые возможности и практическое применение

Fluke 435 II оснащен функциями, которые выходят за рамки стандартных измерений. Сбор данных PowerWave позволяет фиксировать быстрые изменения среднеквадратичных значений напряжения и тока, отображая каждую форму сигнала. Это помогает точно определить, как колебания нагрузки или переходные процессы влияют на работу чувствительного оборудования. Функция оценки эффективности инвертора мощности полезна при проверке преобразователей частоты, источников бесперебойного питания и солнечных инверторов — вы можете измерить фактические потери и сравнить их с паспортными данными. Калькулятор потерь энергии переводит показатели низкого качества электроэнергии (например, гармоники или несимметрию) в денежное выражение, что упрощает обоснование инвестиций в компенсирующие устройства или модернизацию сети.

Диагностика и профилактика неполадок

Прибор поддерживает устранение неполадок в режиме реального времени: на экране отображаются подсказки и типовые причины отклонений, что ускоряет поиск неисправностей и восстановление работы сети. Автоматический анализ тенденций позволяет выявлять нерегулярные проблемы, которые проявляются только при определенных условиях — например, раз в сутки или при запуске мощного оборудования. Функция долгосрочного анализа записывает данные на карту памяти SD (входит в комплект) для последующего изучения в программе на ПК. Это особенно важно для профилактики: вы можете обнаружить ухудшение параметров задолго до того, как они приведут к простою или повреждению оборудования. Также доступна проверка электрической системы перед добавлением новых нагрузок — вы оцените, выдержит ли сеть подключение дополнительных потребителей без перегрузок и падений напряжения.

Конструкция и условия эксплуатации

Корпус прибора рассчитан на работу в диапазоне температур от 0 до +50 °C, что позволяет использовать его в неотапливаемых цехах, на распределительных подстанциях и в серверных. Габариты (265x190x70 мм) и вес 2,1 кг делают устройство портативным, но при этом оно достаточно массивное для устойчивого размещения на горизонтальной поверхности или в сумке для переноски. Учтите, что при температурах ниже 0 °C эксплуатация не допускается — это ограничение важно для работы на открытых площадках зимой.

Комплектация и особенности подключения

В комплект поставки входят четыре гибких токоизмерительных клещей i430flex-TF (длина 24 дюйма), которые позволяют охватить проводники большого сечения или шины без разрыва цепи. Для подключения напряжения используется измерительный провод TLS430 с набором зажимов типа «крокодил» и зажимные клещи с цветовой маркировкой WC100, что упрощает идентификацию фаз. Также включен адаптер питания BC430 для длительной работы от сети, USB-кабель для передачи данных на компьютер и карта памяти SD для автономной записи. Набор переходников BP290 с вилками международных образцов расширяет совместимость при подключении к разным типам розеток, но для работы с трехфазными цепями потребуется использовать измерительные провода напрямую.

На что обратить внимание при выборе

Fluke 435 II — это прибор профессионального уровня, который не предназначен для бытового использования. Он требует понимания основ электротехники и методов анализа качества электроэнергии. Если ваша задача — только базовый мониторинг напряжения и тока без оценки гармоник или потерь, возможно, стоит рассмотреть более простые модели. Однако для комплексной диагностики, расчета экономической эффективности энергосберегающих мероприятий и предотвращения аварийных ситуаций эта модель предоставляет все необходимые инструменты. Убедитесь, что в вашей сети есть точки доступа для подключения клещей и измерительных проводов, а также что условия эксплуатации соответствуют температурному диапазону.
