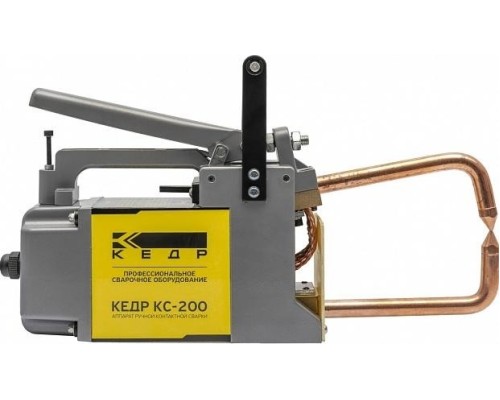

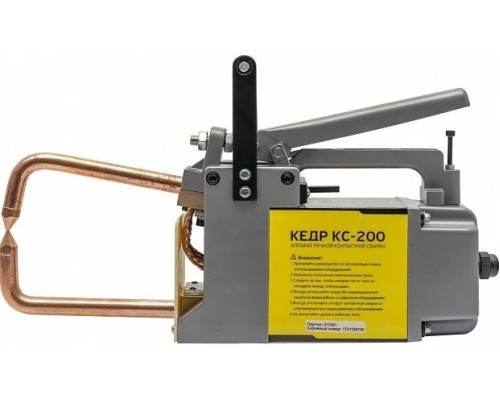

Аппарат для контактной сварки Кедр КС-200

Назначение и возможности аппарата

Аппарат для контактной сварки Кедр КС-200 — это специализированный инструмент для создания прочных точечных соединений. В отличие от дуговой сварки, он не использует присадочные материалы и электроды. Соединение формируется за счет сильного сжатия деталей и пропускания через точку контакта мощного импульса тока, который расплавляет металл. Этот метод обеспечивает высокую скорость работы, минимальную деформацию заготовок и аккуратные, прочные сварные точки.

Для каких материалов и задач предназначен КС-200

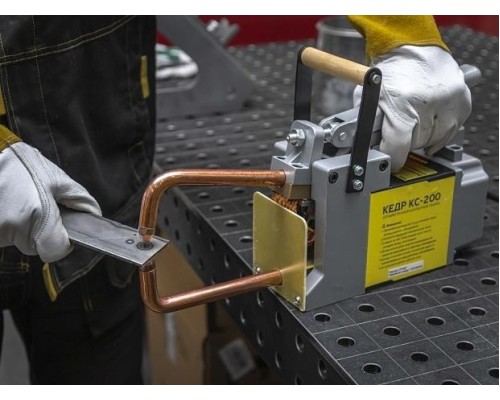

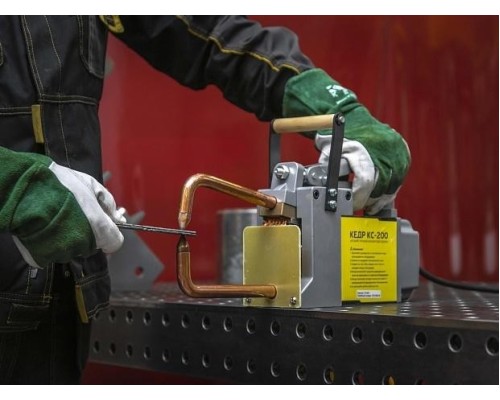

Данная модель разработана для работы с черными металлами. Она эффективно справляется с точечной сваркой листов, прутков и проволоки из низкоуглеродистой, углеродистой и легированной сталей. Это делает аппарат востребованным в кузовном ремонте автомобилей, при изготовлении металлоконструкций, решеток, ворот, элементов мебели и хозяйственного инвентаря. Он оптимален для серийного соединения однотипных деталей в условиях мастерской, гаража или небольшого производства.

Ключевым ограничением является максимальная суммарная толщина свариваемого пакета: аппарат рассчитан на соединение двух стальных листов толщиной до 2 мм каждый (2+2 мм). Превышение этого параметра приведет к некачественному провару и может вывести оборудование из строя. Для сварки цветных металлов (алюминия, меди) или нержавеющей стали стандартной серии данный аппарат не подходит.

Расшифровка ключевых характеристик и их практическое значение

Параметры аппарата напрямую определяют его производительность и требования к условиям эксплуатации.

• Сварочный ток 6500 А — это высокое значение, которое обеспечивает необходимую энергию для мгновенного расплавления металла в зоне контакта. Именно этот параметр в сочетании с усилием сжатия электродов гарантирует качественную и глубокую точку сварки.


• Потребляемая мощность 8 кВт указывает на высокую нагрузку на электросеть. Для стабильной и безопасной работы аппарата критически важно наличие качественной проводки, соответствующего автоматического выключателя и розетки. Подключение через удлинители или слабую сеть недопустимо.


• Напряжение питания 230 В позволяет использовать аппарат от стандартной однофазной бытовой или промышленной сети, что упрощает его интеграцию в условиях мастерской.

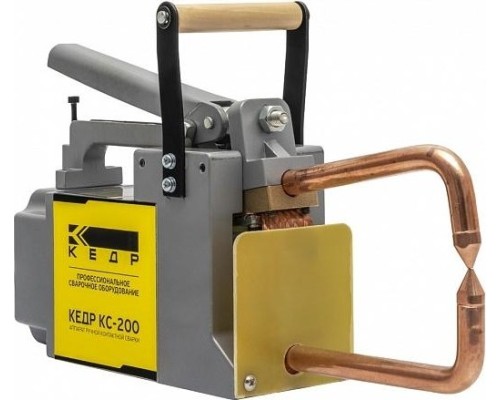

• Габариты и вес (440x230x100 мм, 13.6 кг) говорят о компактности и относительной мобильности устройства. Его можно установить на верстак или передвижной стол, не занимая много места.

Особенности конструкции и эксплуатации

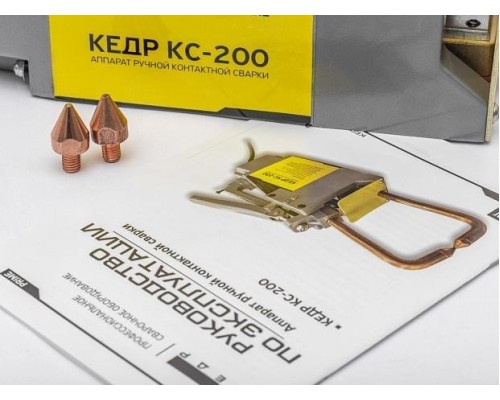

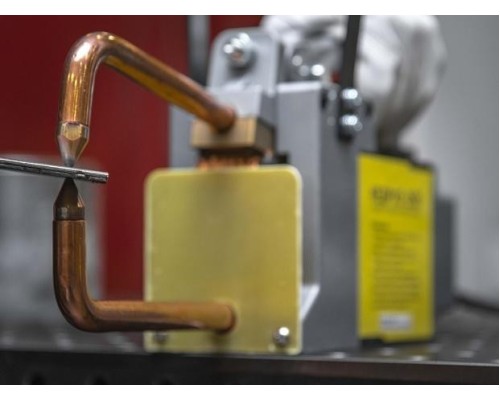

Аппарат Кедр КС-200 относится к классу контактных сварочных машин точечного действия с пневматическим или механическим (в зависимости от модификации) приводом электродов. В базовой комплектации, как правило, поставляются стандартные электроды, но для разных задач (сварка в труднодоступных местах, работа с разными формами) может потребоваться дополнительный набор сменных наконечников.

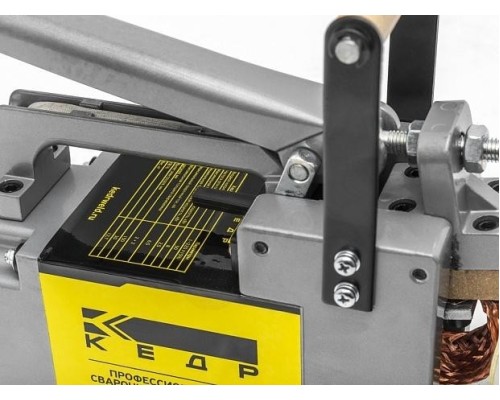

Управление процессом сварки осуществляется с помощью регуляторов, позволяющих настраивать силу сварочного тока и длительность его импульса. Правильная настройка этих параметров в зависимости от толщины и марки металла — залог качественного соединения. Для работы аппарата также необходим источник сжатого воздуха, если используется пневматический привод.

На что обратить внимание перед использованием

Перед началом эксплуатации необходимо убедиться в соответствии электросети требованиям аппарата (сечение кабеля, номинал автомата). Обязательно требуется заземление корпуса. Для обеспечения чистоты контакта и стабильного качества сварки поверхности заготовок должны быть очищены от окалины, краски, ржавчины и грязи. Регулярное обслуживание включает в себя проверку состояния электродов, их подточку или замену для сохранения оптимальной площади контакта, а также очистку внутренних компонентов от пыли.

Аппарат Кедр КС-200 — это профессиональное решение для задач, где требуется быстрое, надежное и аккуратное точечное соединение стальных деталей средней толщины. Его эффективность полностью раскрывается при наличии подготовленной электросети, сжатого воздуха и навыков настройки параметров сварки под конкретный материал.
