Аппарат плазменной резки DGM CUT-40 DG5820-1

Плазморез DGM CUT-40: инверторный аппарат для точной резки металла

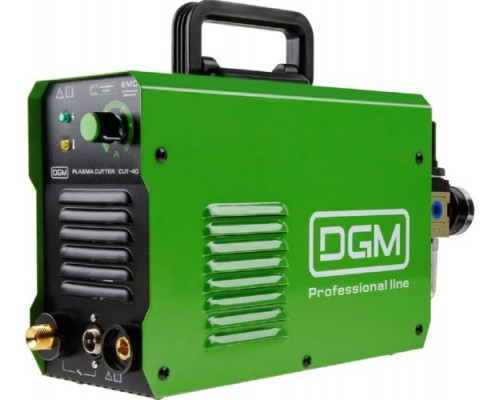

Аппарат плазменной резки DGM CUT-40 DG5820-1 — это компактный инверторный источник, предназначенный для быстрой и чистой резки чёрных металлов. Его ключевая задача — заменить традиционные методы, такие как газовые резаки или углошлифовальные машины, обеспечивая более ровный рез с минимальным тепловым воздействием на материал. Модель рассчитана на использование в условиях небольшой мастерской, гаража или на стройплощадке, где важны мобильность и простота настройки.

Технические возможности и рабочие параметры

Сердцем аппарата является инверторная технология IGBT, которая обеспечивает стабильность дуги и высокий КПД при компактных размерах и весе в 7.3 кг. Рабочий ток плазменной резки регулируется в диапазоне от 15 до 40 А, что позволяет гибко настраивать оборудование под разные задачи.

Толщина разрезаемого металла — критически важный параметр. Аппарат справляется с максимальной толщиной в 12 мм, однако оптимальной, гарантирующей высокое качество реза и долговечность расходников, является толщина 8 мм. Это означает, что для регулярной работы лучше ориентироваться на сталь толщиной до 8 мм — такой рез будет быстрым и аккуратным. Процент нагрузки (ПН) на уровне 35% указывает на цикличность работы: аппарат рассчитан на интенсивное использование, но требует пауз для охлаждения, что типично для оборудования этого класса.

Особенности подключения и требования к компрессору

Плазморез DGM CUT-40 — не автономный агрегат. Для его работы необходим внешний источник сжатого воздуха. Это ключевое условие эксплуатации, которое часто упускают из виду. Требуемые параметры компрессора:

• Производительность: не менее 150-170 литров в минуту.


• Давление на входе в аппарат: минимум 6 бар (атмосфер).

Использование слабого или малопроизводительного компрессора приведёт к нестабильности дуги, плохому качеству реза и быстрому выходу из строя электродов и сопел. В комплектацию, что важно, входит регулятор расхода воздуха с манометром, позволяющий точно настроить давление непосредственно перед резаком.

Комплектация и эргономика

Аппарат поставляется полностью готовым к работе после подключения к сети 230 В и компрессору. В комплекте присутствует плазменный резак PT-31 с трёхметровым кабелем и эргономичной рукояткой, что обеспечивает удобство при длительной работе. Наличие сумки для резака помогает защитить его при транспортировке и хранении.

Особого внимания заслуживает комплект расходных материалов и вспомогательных элементов:

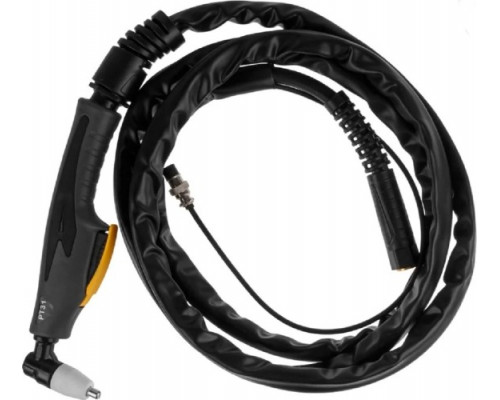

• Плазменный резак PT-31 (3 м).

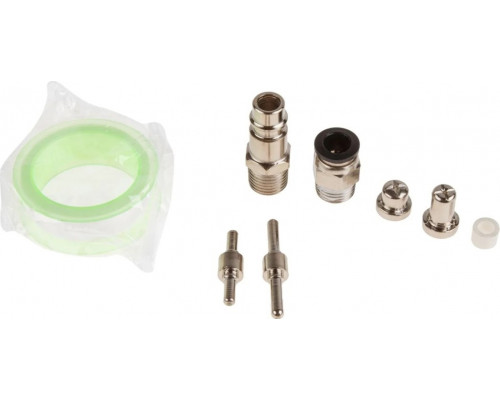

• Электроды и сопла — по 2 штуки, что позволяет сразу начать работу и иметь запас.

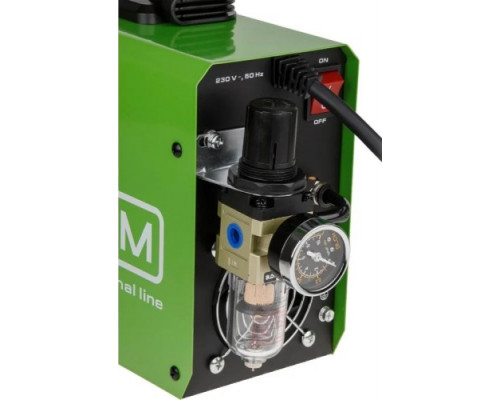

• Регулятор давления воздуха с манометром и кронштейном для крепления на аппарат.

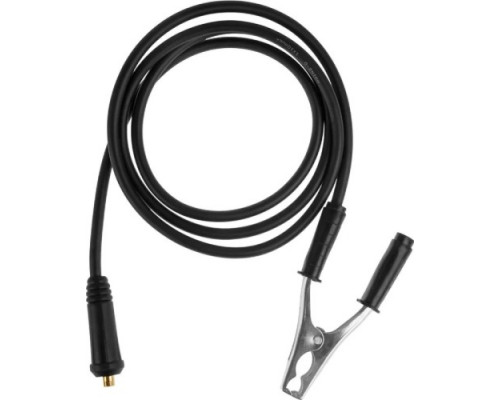

• Клемма заземления с кабелем 2 метра.


• Необходимая арматура для подключения воздушного шланга (фитинг, соединители, фум-лента).

Такая комплектация избавляет от необходимости докупать ключевые компоненты для начала работы.

Система поджига и управление

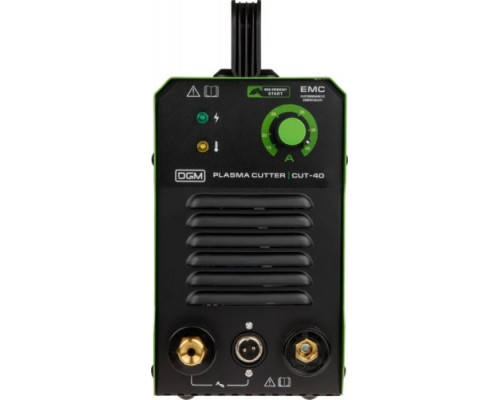

В аппарате реализован высоковольтный контактный поджиг дуги. Это надёжная и проверенная система, при которой для инициирования плазменной дуги необходимо коснуться соплом разрезаемого металла. Данный метод обеспечивает уверенный старт резки. Регулировка силы тока осуществляется плавно, позволяя подобрать оптимальный режим для тонкого или толстого металла, а также для снижения скорости износа расходников при резке тонколистовых материалов на минимальном токе (15 А).

Область применения и практические задачи

DGM CUT-40 оптимален для решения широкого круга задач в металлообработке. Он эффективен при:

• Раскрое листового металла (сталь, нержавеющая сталь, алюминий) толщиной преимущественно до 8 мм.


• Вырезке фигурных элементов, ремонте кузовов автомобилей, изготовлении деталей для ворот, заборов, мангалов.


• Демонтажных работах, резке труб, арматуры, металлоконструкций.


• Работах, где требуется минимальная зона термического влияния и чистый рез, не требующий дополнительной обработки кромок.

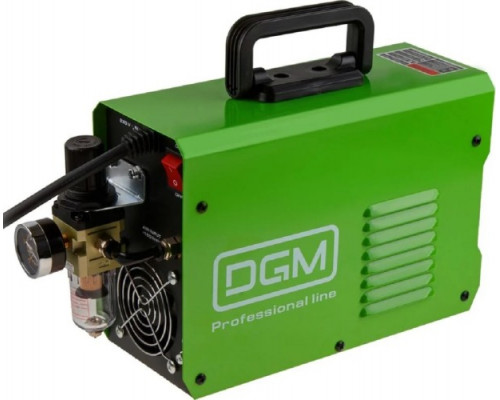

Благодаря складной ручке для переноски и компактным габаритам (400x255x270 мм) аппарат легко транспортировать к месту выполнения работ.

Ограничения и условия эксплуатации

При выборе данной модели важно учитывать её рабочие границы. Она не предназначена для промышленной, непрерывной резки толстого металла из-за ограниченного ПН и максимальной толщины. Качество реза напрямую зависит от корректно подобранного компрессора. Также необходимо следить за состоянием расходных материалов (электрод, сопло, диффузор) — их своевременная замена является залогом стабильной работы. Аппарат работает от стандартной однофазной сети 230 В, 50 Гц, что делает его доступным для использования в стандартных условиях.
