Блок автоматики FUBAG Startmaster BS 25000 D трехфазный для бензиновых электростанций

Назначение и сфера применения

Блок автоматики FUBAG Startmaster BS 25000 D (400 В) — это устройство для автоматического ввода резерва (АВР), предназначенное для организации бесперебойного энергоснабжения объектов при отключении централизованной сети. Модель рассчитана на работу с трехфазными бензиновыми электростанциями FUBAG, оснащенными специальным разъемом для подключения блока автоматики. Основная задача — обеспечить автоматический запуск генератора при пропадании напряжения в сети и его остановку после восстановления питания, а также предоставить возможность ручного управления станцией без демонтажа оборудования.

Ключевые технические возможности

Блок рассчитан на нагрузку до 55 кВА при напряжении 400 В, что позволяет подключать к нему мощные потребители, включая промышленное оборудование, насосные станции, системы отопления и вентиляции. Силовые клеммы на 100 А обеспечивают надежное соединение даже при пиковых нагрузках до 22 кВт — это означает, что блок способен пропускать ток до 100 ампер без перегрева и потери контакта, что критично для стабильной работы в условиях высоких пусковых токов.

Режимы работы и управление

Предусмотрено два режима эксплуатации:

• Автоматический режим — блок непрерывно контролирует наличие напряжения в сети. При его исчезновении или критическом понижении (ниже допустимого порога) через 4 секунды подается сигнал на запуск электростанции. После восстановления сетевого напряжения блок переключает нагрузку обратно на сеть и останавливает генератор. Задержка в 4 секунды исключает ложные срабатывания при кратковременных скачках или перебоях.


• Ручной режим — блок отключается от цепи управления станцией, и генератор может использоваться как независимый источник питания без необходимости физического отсоединения блока автоматики. Это удобно для проведения работ, тестирования или при необходимости ручного запуска.

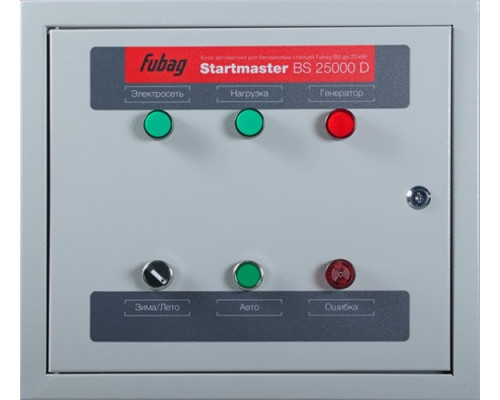

На передней панели выведены органы управления и индикация режимов работы, что упрощает контроль состояния системы.

Сезонная адаптация и защита

Функция выбора режима «зима/лето» позволяет адаптировать алгоритм запуска станции под текущие погодные условия. В зимнем режиме блок увеличивает время предпускового прогрева двигателя, что снижает износ и обеспечивает уверенный запуск при низких температурах. Летний режим сокращает время подготовки к работе, ускоряя переход на резервное питание. Это продлевает ресурс двигателя генератора и повышает надежность системы в целом.

Совместимость и особенности подключения

Блок Startmaster BS 25000 D предназначен для совместной работы с трехфазными бензиновыми электростанциями FUBAG, имеющими разъем для подключения блока автоматики. В списке совместимых моделей: BS 6600 DA ES, BS 8500 DA ES, BS 11000 DA ES, BS 14000 DA ES, BS 17000 DA ES. Устройство подходит для генераторов как с одноцилиндровыми, так и с двухцилиндровыми двигателями. Важно: блок не имеет встроенного аккумулятора — для работы автоматики и запуска станции требуется внешняя аккумуляторная батарея (приобретается отдельно). Во время длительных простоев блок поддерживает заряд аккумулятора, чтобы обеспечить готовность к запуску.

Конструктивные особенности

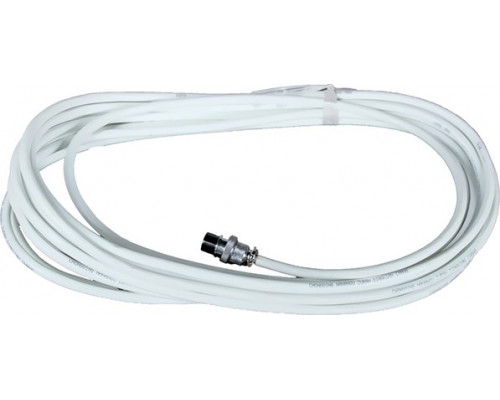

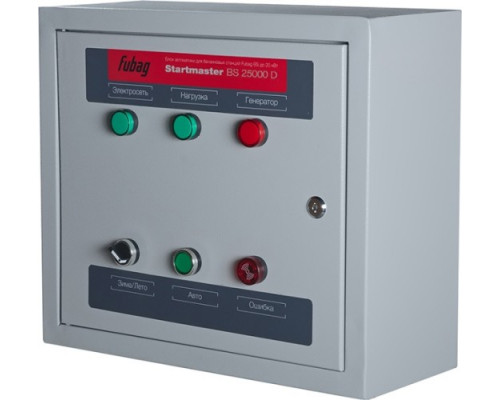

Корпус выполнен из металла и оснащен ушками для настенного крепления, что упрощает монтаж в помещении или на внешней стене. В комплект поставки входит 8-метровый кабель для подключения к генератору — этого достаточно для размещения блока на удалении от станции, например, в отдельном электрощите или на стене рядом с вводным автоматом. Габариты упаковки (440×250×530 мм) и вес 13 кг делают блок компактным для установки в ограниченном пространстве.

Ограничения и важные замечания

• Блок автоматики совместим только с указанными моделями генераторов FUBAG, оснащенными соответствующим разъемом. Для других производителей или моделей без разъема подключение невозможно без доработок.


• Максимальная нагрузка 55 кВА — это суммарная мощность всех подключенных потребителей. Превышение этого значения может привести к срабатыванию защиты или выходу блока из строя.


• Отсутствие встроенного аккумулятора означает, что для автономной работы системы резервного питания необходимо приобрести и подключить внешнюю батарею подходящей емкости.


• Блок не предназначен для работы с однофазными генераторами или сетями с напряжением 230 В — только трехфазные системы 400 В.

Практические рекомендации при выборе

При подборе блока автоматики важно убедиться, что мощность вашего генератора не превышает 55 кВА, а сама станция входит в список совместимых моделей. Также следует учитывать, что для корректной работы в автоматическом режиме потребуется качественная аккумуляторная батарея с достаточной емкостью для запуска двигателя в холодное время года. Если планируется эксплуатация в регионах с частыми перебоями электроснабжения, стоит заранее предусмотреть место для настенного монтажа блока и трассу прокладки кабеля от генератора.
